在如圖所示的電路中，電源電壓不變．閉合開關S，電路正常工作．一段時間后，電阻R處發生故障，使得電路中一個電壓表的示數變大，此時電阻R可能出現．（填“短路”或“斷路”）

如圖所示，通電螺線管附近的小磁針處于靜止，請?jiān)趫D中標出電源的正負極．

如圖所示，電阻R_l、R₂和R₃接到電壓為12V的電路中，電壓表V_l的示數是6V，電壓表V₂的示數是8V，電路消耗的總功率是2.4W．則電阻R₂Ω；經過10s，電阻R₃消耗的電功是J．

如圖，電路中除了有一根導線是斷的，其余器材均完好，燈L₁電阻為10Ω，燈L₂電阻為5Ω，電源由兩節新的蓄電池組成（4V），為查出斷的導線，小剛采用下列方法：將電表的正接線柱與電源的正極a相連，再將電表的負接線柱分別與L₁的b接線柱和L₂的c接線柱相連．
（1）操作前，小剛選用電表應是下列哪個？；
甲．量程為3V的電壓表
乙．量程為15V的電壓表
丙．量程為0.6A的電流表
（2）當電表接a、b兩點時，如果電表有示數，則導線一定是斷的；如果電表沒有示數，則說明導線可能是斷的．當電表接a、c兩點時，如果電表有示數，則導線未斷，此時電表的示數為．

為研究燈泡的發光情況，小明設計了如圖所示的電路進行實驗．電路中兩個燈泡規格相同（額定電壓都是1.5V）、電源電壓恒為3V，實驗時，當開關閉合后，兩燈發光，一段時間后，兩燈泡突然熄滅，但電壓表仍然有示數．經檢查發現除燈泡外其余器材的連接良好．請簡述造成這種情況的可能原因．（寫出兩種，并在每種原因中說明兩燈的具體情況）
原因一：；
原因二：．

（2010?盧灣區二模）某小組同學在做“驗證凸透鏡成像規律”實驗過程中發現：發光物體通過不同凸 透鏡所成實像的高度有時是相同的，有時是不同的．為了研究發光物體通過凸透鏡所成實 像的高度與哪些因素有關，他們把不同高度的發光物體A、B分別放在焦距為f1 和f2 的凸透鏡 前，按正確的方法安裝和調節好實驗裝置，進行了多次實驗，每次都在光屏上得到發光體 清晰的像，并記下相應的物距u和像距v，測出像的高度h，記錄數據如表一、表二和表三所示．
表一：發光物體 A
凸透鏡的焦距為f 1

實驗序號	u（厘米）	v（厘米）	h（厘米）
1	20	60	1.8
2	30	30	0.6
3	60	20	0.2

表二：發光物體 B
凸透鏡的焦距為f 1

實驗序號	u（厘米）	v（厘米）	h（厘米）
4	20	60	2.7
5	30	30	0.9
6	60	20	0.3

表三：發光物體 B
凸透鏡的焦距為f 2

實驗序號	u（厘米）	v（厘米）	h（厘米）
7	16	48	2.7
8	24	24	0.9
9	48	16	0.3

①分析比較實驗序號中的數據及相關條件，可得出的初步結論是：發光物體通過凸透鏡所成實像的高度與發光物體的高度（選填“有關”或“無關”）．
②請進一步綜合分析比較表二和表三中的數據及相關條件，并歸納得出結論．
（a）分析比較中的數據及相關條件，可得出的初步結 論是：，像的高度是相同的．
（b）分析比較中的數據及相關條件，可得出的初步結 論是：．

（2010?盧灣區二模）小明、小華和小紅三位同學各自進行“測定小燈泡電功率”的實驗．實驗中使用的 小燈標有“2.5V”字樣，滑動變阻器標有“20?  2A”字樣．
①小明連接的電路如圖所示，圖中尚有一根導線未連接，請用筆線代替導線在圖中正確連接．要求：若將變阻器的滑片向右移動，閉合電鍵S后，能使它接入電路中的電阻最大．（用 2B鉛筆在答題紙的相應位置連線）

②小華實驗步驟正確，閉合電鍵后，發現小燈發光較暗，電流表、電壓表的示數如圖、（b）所示，他所用的電源電壓為伏．接著他移動變阻器的滑片，當觀察 到電壓表的示數為伏時，小燈正常發光．若此時變阻器的滑片恰好在中點上（即它接入電路的電阻為 10 歐），小燈的額定功率為瓦．

③小紅正確連接電路，閉合電鍵，移動變阻器的滑片，觀察到小燈始終不亮，電壓表的 示數為零．若電路中只有一處故障且只發生在小燈或滑動變阻器上，電路中存在的故障可能是（請將所有可能填寫完整），小紅想通過電流表的示數進一步確定故障，請判斷 他能否查找出電路的故障，并說明理由．．

（2010?盧灣區二模）在“探究二力平衡的條件”實驗時，圖 中，符合實驗?zāi)康氖?!--BA-->[選填“（a）”或“（b）”]．在“用電壓表、電流表測電阻”的實驗中，連接電路時，電鍵應處于 狀 態（選填“閉合”或“斷開”）；測量時，多次改變滑動變阻器滑片的位置是為了．

（2010?盧灣區二模）圖 （a）中被測物體的重力為 牛；圖 （b）中溫度計的示數為℃； 根據圖 （c）中天平平衡時砝碼和游碼的示數，可知被測物體的質量為 克．

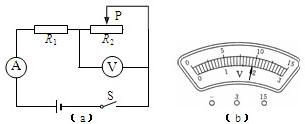

（2010?盧灣區二模）在圖 （a）所示的電路中，電源電壓為22伏且保持不變，滑動變阻器R₂上標有“50? 2A”字樣．閉合電鍵S后，電流表A的示數為0.4安，電壓表V的示數為6伏，求：
①此時變阻器R₂消耗的電功率P₂．
②定值電阻R₁的阻值．
③請用定值電阻R₀來替換電阻R₁．
要求：選擇不同的電表量程，移動變阻器的滑片P，都能使電壓表V的指針處于圖 （b）所示位置，且電路能正常工作．
第一，符合上述條件的定值電阻R0最小阻值為歐，最大阻值為歐． 第二，滿足上述要求時，若定值電阻R0 分別取最小和最大阻值連入電路，在兩種情況下各自電流表示數的最小值．（寫明必要理由）
