某同學在實驗室先后完成下面兩個實驗：

①測定一節干電池的電動勢和內電阻；

②描繪小燈泡的伏安特性曲線．

(1)用①實驗測量得到數據作出U－I圖線如圖中a線，實驗測得干電池電動勢為________V，內電阻為________Ω

(2)在描繪小燈泡伏安特性曲線的實驗中，為減小實驗誤差，方便調節，請在給定的四個電路圖和三個滑動變阻器中選取適當?shù)碾娐坊蚱鞑模�并將它們的編號填在橫線上．應選取的電路是________，滑動變阻器應選取________．

E．總阻值15 Ω，最大允許電流2 A的滑動變阻器

F．總阻值200 Ω，最大允許電流、2 A的滑動變阻器

G．總阻值1000 Ω，最大允許電流1 A的滑動變阻器

(3)將實驗②中得到的數據在實驗①中同一U－I坐標系內描點作圖，得到如圖所示的圖線b，如果將實驗①中的電池與實驗②中的小燈泡組成閉合回路，此時小燈泡的實際功率為________W．

物理興趣小組的同學發現不同的變壓器，它們的初級線圈和次級線圈的匝數都不一樣，于是他們提出了一個這樣的探究問題：是不是變壓器的輸出電壓與變壓器的匝數有關呢？為了驗證自己的猜想，他們進行了以下的探究實驗：

實驗器材有：可拆變壓器(即初級線圈、次級線圈匝數都可改變)，交流電流表，學生電源(可輸出低壓交流電)其實驗原理圖如圖所示，每次實驗后每同時改變依次初級線圈、次級線圈的匝數，并將每次實驗時初級線圈、次級線圈的匝數記錄在表格中，同時將每次初級線圈的輸入電壓、次級線圈的輸出電壓也記錄在下表中：

(1)計算出每次實驗所用的初級線圈與次級的匝數比以及初級線圈的輸入電壓與次級線圈的輸出電壓之比并填入表中

(2)通過以上實驗的數據分析，得出相應的規律：

學了法拉第電磁感應定律后，為了定量驗證感應電動勢E與時間Δt成反比，某小組同學設計了如圖所示的一個實驗裝置：線圈和光電門傳感器固定在水平光滑軌道上，強磁鐵和擋光片固定在運動的小車上．每當小車在軌道上運動經過光電門時，光電門會記錄下?lián)豕馄�的擋光時間Δt，同時觸發接在線圈兩端的電壓傳感器記錄下在這段時間內線圈中產生的感應電動勢E．利用小車末端的彈簧將小車以不同的速度從軌道的最右端彈出，就能得到一系列的感應電動勢E和擋光時間Δt．

在一次實驗中得到的數據如下表：

(1)觀察和分析該實驗裝置可看出，在實驗中，每次測量的Δt時間內，磁鐵相對線圈運動的距離都_______(選填“相同”或“不同”)，從而實現了控制________不變；

(2)在得到上述表格中的數據之后，為了驗證E與Δt成反比，他們想出兩種辦法處理數據：第一種是計算法：算出___________，若該數據基本相等，則驗證了E與Δt成反比；第二種是作圖法：在直角坐標系中作___________關系圖線，若圖線是基本過坐標原點的傾斜直線，則也可驗證E與Δt成反比．

(3)為了驗證兩個是否成反比的關系，可計算出兩個物理量的乘積，如果兩個物理量的乘積一定，則兩個物理量就成反比；若采用圖象法來驗證兩個物理量的關系，若做出的圖線是基本過坐標原點的傾斜直線，則兩個物理兩成反比．

某學生為了測量一物體的質量，找到一個力電轉換器，該轉換器的輸出電壓正比于受壓面的壓力(比例系數為k)，如圖所示，測量時先調節輸入端的電壓，使轉換器空載時的輸出電壓為0；而后在其受壓面上放一物體，即可測得與物體的質量成正比的輸出電壓U．

現有下列器材：力電轉換器、質量為m₀的砝碼、電壓表、滑動變阻器、干電池各一個、電鍵及導線若干、待測物體(可置于力電轉換器的受壓面上)．

請完成對該物體質量的測量．

(1)設計一個電路，要求力電轉換器的輸入電壓可調，并且使電壓的調節范圍盡可能大，在方框中畫出完整的測量電路圖．

(2)簡要說明測量步驟，求出比例系數k，并測出待測物體的質量m．

(3)請設想實驗中可能會出現的一個問題．

圖中所示裝置可以用來測量硬彈簧(即勁度系數較大的彈簧)的勁度系數k．電源的電動勢為E，內阻可忽略不計：滑動變阻器全長為l，重力加速度為g，為理想電壓表．當木板上沒有放重物時，滑動變阻器的觸頭位于圖中a點，此時電壓表示數為零．在木板上放置質量為m的重物，滑動變阻器的觸頭隨木板一起下移．由電壓表的示數U及其它給定條件，可計算出彈簧的勁度系數k．

(1)寫出m、U與k之間所滿足的關系式．

(2)已知E＝1.50 V，l＝12.0 cm，g＝9.80 m/s²．測量結果如下表：

①m－U直線的斜率為________kg/V．

②彈簧的勁度系數k＝________N/m．(保留3位有效數字)

圖1為某一熱敏電阻(電阻值隨溫度的改變而改變，且對溫度很敏感)的I－U關系曲線圖．

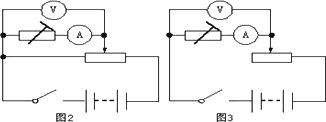

(1)為了通過測量得到圖1所示I－U關系的完整曲線，在圖2和圖3兩個電路中應選擇的是圖________；簡要說明理由：____________________．(電源電動勢為9 V，內阻不計，滑線變阻器的阻值為0－100 Ω)．

(2)圖4電路中，電源電壓恒為9 V，電流表讀數為70 mA，定值電阻R₁＝250 Ω，由熱敏電阻的I－U關系曲線可知，熱敏電阻兩端的電壓為________V；電阻R₂的阻值為________Ω．

(3)舉出一個可以應用熱敏電阻的例子：

___________________________．

熱敏電阻是傳感電路中常用的電子元件．現用伏安法研究熱敏電阻在不同溫度下的伏安特性曲線，要求特性曲線盡可能完整．已知常溫下待測熱敏電阻的阻值約4～5 Ω．熱敏電阻和溫度計插入帶塞的保溫杯中，杯內有一定量的冷水，其它備用的儀表和器具有：盛有熱水的熱水瓶(圖中未畫出)、電源(3 V、內阻可忽略)、直流電流表(內阻約1 Ω)、直流電壓表(內阻約5 KΩ)、滑動變阻器(0～20 Ω)、開關導線若干．

(1)在如圖的方框畫出實驗電路圖，要求測量誤差盡可能�。�

(2)根據電路圖，在如圖的實物圖上邊線．

(3)簡要寫出完成接線后的主要實驗步驟______________________．

現有一阻值為10.0 Ω的定值電阻、一個電鍵、若干根導線和一個電壓表，該電壓表表面上有刻度但無刻度值，要求設計一個能測定某電源內阻的實驗方案．(已知電壓表內阻很大，電壓表量程大于電源電動勢，電源內阻約為幾Ω)要求：

①在下邊方框中畫出實驗電路圖．

②簡要寫出完成接線后的實驗步驟．

③寫出用測得的量計算電源內阻的表達式r＝________．

要求測量由2節干電池串聯而成的電池組的電動勢ε和內阻r(約幾歐)，提供下列器材：電壓表V₁(量程3 V，內阻1 kΩ)、電壓表V₂(量程15 V，內阻2 kΩ)、電阻箱(0～9999 Ω)、電鍵、導線若干．

某同學用量程為15 V的電壓表連接成如圖所示的電路．實驗步驟如下：

(1)合上電鍵S，將電阻箱R阻值調到R₁＝10 Ω，讀得電壓表的讀數為U₁．

(2)將電阻箱R阻值調到R₂＝20 Ω，讀得電壓表的讀數為U₂，由方程組

解出ε、r．為了減少實驗誤差，上述實驗在選擇器材和實驗步驟中，應做哪些改進？

________________________

現在按圖①所示的電路測量一節舊干電池的電動勢E(約1.5 V)和內阻r(約20)，可供選擇的器村如下：電流表A₁、A₂(量程0～500 A)內阻約為500，滑動變阻器R(阻值0～100，額定電流1.0 A)，定值電阻R1(阻值約為100)電阻箱R₂、R₃(阻值0～999.9)，開關、導線若干．由于現有電流表量程偏小，不能滿足實驗要求，為此，先將電流表改裝(擴大量程)，然后再按圖①電路進行測量．

(1)測量電流表A₂的內阻按圖②電路測量A₂的內阻，以下給出了實驗中必要的操作．

A．斷開S₁

B．閉合S₁、S₂

C．按圖②連接線路，將滑動變阻器R的滑片調至最左端，R₂調至最大

D．調節R₂，使A₁的示數為I₁，記錄R₂的值．

E．斷開S₂，閉合S₃

F．調節滑動變阻器R，使A₁、A₂的指針偏轉適中，記錄A₁的示數I₁

請按合理順序排列實驗步驟(填序號)：________．

(2)將電流表A₂(較小量程)改裝成電流表A(較大量程)如果(1)中測出A₂的內阻為468.0，現用R₂將A₂改裝成量程為20 mA的電流表A，應把R₂，設為________?與A₂并聯，改裝后電流表A的內阻RA為________．

(3)利用電流表A電阻箱R，測電池的電動勢和內阻用電流表A、電阻箱R₃及開關S按圖①所示電路測電池的電動勢和內阻．實驗時，改變R₁的值，記錄下電流表A的示數I，得到若干組R₃、I的數據，然后通過作出有關物理量的線性圖象，求得電池電動勢E和內r．

a．請寫出與你所作線性圖象對應的函數關系式________．

b．請在虛線框內坐標中作出定性圖象(要求標明兩上坐標軸所代表的物理量，用符號表示)

c．圖中________表示E．圖中________表示E．
