曾經流行過一種自行車車頭燈供電的小型交流發電機，圖1為其結構示意圖，圖中N、S是一對固定的磁極，abcd為固定的轉軸上的矩形線框，轉軸過bc邊中點，與ab邊平行，它的一端有一半徑r_o＝1.0 cm的摩擦小輪，小輪與自行車車輪的邊緣相接觸，如圖2所示當車輪轉動時，因摩擦而帶動小輪轉動，從而使線框在磁極間轉動設線框由N＝800匝導線圈組成，每匝線圈的面積S＝20 cm²，磁極間的磁場可視作勻強磁場，磁感強度B＝0.010 T，自行車車輪的半徑R₁＝35 cm，小齒輪的半徑R₂＝4.0 cm，大齒輪的半徑R₃＝10.0 cm(見圖2)現從靜止開始使大齒輪加速轉動，問大齒輪的角速度為多大才能使發電機輸出電壓的有效值U＝3.2 V？(假設摩擦小輪與自行車輪之間無相對滑動)

某發電廠通過兩條輸電線向遠處的用電設備供電．當發電廠輸出的功率為P₀時，額定電壓為U的用電設備消耗的功率為P₁．若發電廠用一臺升壓變壓器T₁先把電壓升高，仍通過原來的輸電線供電，達到用電設備所在地，再通過一臺降壓變壓器T₂把電壓降到用電設備的額定電壓，供用電設備使用，如圖所示，這樣改動后，當發電廠輸出的功率仍為P₀，用電設備可獲得的功率增加至P₂．試求所用升壓變壓器T₁的原線圈與副線圈的匝數比N₁/N₂以及降壓變壓器T₂的原線圈與副線圈的匝數比n₁/n₂各為多少？

下表是一雙桶洗衣機所用電動機的工作參數：

下圖是洗衣機洗滌時正轉、反轉和停的時間程序，若洗衣服的時間為15 min，脫水的時間為2 min，則洗滌一次衣服大約用電多少？

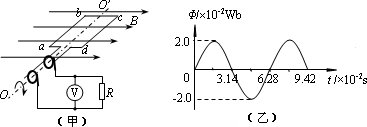

圖(甲)為小型旋轉電樞式交流發電機的原理圖，其矩形線圈在勻強磁場中繞垂直于磁場方向的固定軸勻速轉動，線圈的匝數n＝100、電阻r＝10 W ，線圈的兩端經集流環與電阻R連接，電阻R＝90 Ω，與R并聯的交流電壓表為理想電表在t＝0時刻，線圈平面與磁場方向平行，穿過每匝線圈的磁通量Φ隨時間t按圖(乙)所示正弦規律變化

求：(1)交流發電機產生的電動勢的最大值；

(2)電路中交流電壓表的示數

為了測定和描繪“220 V，40 W”白熾電燈燈絲的伏安特性曲線，可以利用調壓變壓器供電．調壓變壓器是一種自耦變壓器，它只有一組線圈L，繞在閉合的環形鐵心上，輸入端接在220 V交流電源的火線與零線間，輸出端有一個滑動觸頭P，移動它的位置，就可以使輸出電壓在0～250 V之間連續變化，如圖畫出的是調壓變壓器的電路圖符號．實驗室內備有交流電壓表．交流電流表．滑動變阻器．開關．導線等實驗器材．

(1)在上圖中完成實驗電路；

(2)說明按你的實驗電路圖進行測量，如果電表內阻的影響不能忽略，在電壓較高段與低壓段比較那段的誤差大？為什么？

(3)如果根據測量結果做出的伏安特性曲線如下圖所示，試根據圖線確定，把兩個完全相同的“220 V　40 W”白熾電燈串聯在220 V交流電源的火線與零線間，這兩只電燈消耗的總功率是多大？

如圖1所示，在真空中，半徑為R＝5L₀的圓形區域內存在勻強磁場，磁場方向垂直紙面向里．在磁場右側有一對平行金屬板M和N，兩板間距離為d＝6L₀，板長為L(zhǎng)＝12L₀，板的中心線O₁O₂與磁場的圓心O在同一直線上．給M、N板加上電壓U₀，其變化情況如圖2所示．有一電荷量為q、質量為m的帶電的粒子，從M、N板右側沿板的中心線，在t＝0或t＝T/4時刻以速率v向左射入M、N之間，粒子在M、N板的左側剛好以平行于M、N板的速度射出．若上述粒子經磁場后又均能平行于M、N極板返回電場，而電場變化的周期Ｔ未知，求磁場磁感應強度B相應必須滿足的條件．(不計粒子重力)

發電機的輸出電壓為220 V輸出功率為44 kW，每條輸電線上的電阻為2 Ω，

(1)若將發電機發出的電不經過變壓器，直接輸送給用戶，求用戶得到的電壓和功率分別是多少？

(2)如果發電站先用變壓比為1∶10的升壓器將電壓升高，經同樣的輸電線路后再經過10∶1的變壓器變壓后輸送給用戶，那么用戶得到的電壓和功率各是多少？

學校有一臺應急備用發電機，內阻為r＝1 Ω，升壓變壓器匝數比為1∶4，降壓變壓器的匝數比為4∶1，輸電線的總電阻為R＝4 Ω，全校22個教室，每個教室用“220 V，40 W”的燈6盞，要求所有燈都正常發光，則：

(1)發電機的輸出功率多大？

(2)發電機的電動勢多大？

(3)輸電線上損耗的電功率多大？

黑光燈是利用物理方法滅蛾蟲的一種環保設備，它發出的紫色光能夠引誘害蟲飛近黑光燈，然后被黑光燈周?chē)�的交流高壓電網“擊斃”．

(1)一只額定功率為P的黑光燈正常工作時，約有5％的電能轉化為光能，光能中約有50％的頻率為γ的紫光，求黑光燈每秒鐘向外輻射多少個該頻率的紫光光子(已知普朗克常量為h)？

(2)如圖所示為高壓電網的工作示意圖，理想變壓器將有效值為220 V的交流電變成高壓，輸送到高壓電網上，電網相鄰兩電極間距離為0.5 cm，空氣在常溫常壓下被擊穿的臨界電場強度為6220 V/cm，為防止兩電極間空氣被擊穿，造成短路，變壓器的次、初級線圈匝數之比應滿足什么條件？

如圖所示，交流發電機電動勢的有效值為E＝20 V，內阻不計，它通過一個R＝6的指示燈連接變壓器，變壓器輸出端并聯24只彩色小燈泡，每只燈泡都是“6 V、0.25 W”，燈泡都正常發光，導線電阻不計．求：

(1)降壓變壓器初、次級線圈匝數比；

(2)發電機的輸出功率．(計算結果保留三位有效數字)
