下表所示的是某電冰箱的主要技術參數

該電冰箱正確工作10天后用電　　　   kw

采用分時電費制度，既能減輕用電高峰時段電網壓力，又能節省用戶的電費支出。若某用戶使用標有"220V 800W"字樣的電熱水壺?zé)�水，將燒水時間從高峰時段移至低谷時段，按每天電熱水壺正常工作0．5h計算，用戶一個月(30天)此項可以節省____元電費支出。(高峰段電費：0．60元／kWh，低谷段電費：0．30元/kWh

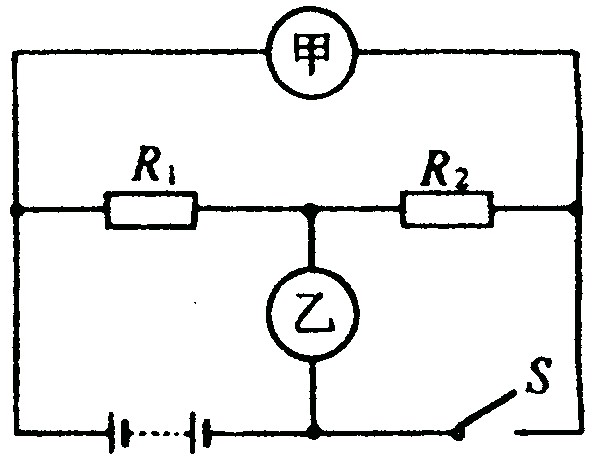

如圖所示，當S閉合，甲、乙兩表為電壓表時，兩表示數比為U_甲︰U_乙=5︰3；當S斷開，甲、乙兩表為電流表時，兩表示數比為I_甲︰I_乙=______，此時R₁和R₂消耗的功率之比P_甲︰P_乙=________。

某小區最近一段時間由于樓道燈的供電系統高壓偏高，燈絲經常熔斷，在電壓暫時無法改變的情況下，為了延長樓道燈的壽命，小明采取下列方法，可行的是    （    ）

A.用額定功率較大的燈泡替換原來的燈泡接入原電路中使用

B.用額定功率較小的燈泡替換原來的燈泡接入原電路中使用

C.用額定功率相同的兩個燈泡串聯后替換原來的燈泡接入原電路中使用

D.用額定功率相同的兩個燈泡并聯后替換原來的燈泡接入原電路中使用

右圖所示的電路中，電源電壓為30V,定值電阻為30Ω，滑動變阻器標有"60Ω，1．5A"字樣，在該電路正常使用的情況下，則 �。� ）

A．電路消耗的最大功率為75W

B．電流表的最大示數為1.5 A

C．滑動變阻器消耗的最小功率為45W

D．電路總電阻的變化范圍為0Ω～20Ω

閱讀下面短文：

導體容易導電，絕緣體不容易導電。有一些材料，導電能力介于導體和絕緣體之間，稱做半導體，除了導電能力外半導體有許多特殊的電學性能，使它獲得了多方面的重要應用。

有的半導體，在受熱后電阻迅速減��；反之，電阻隨溫度的降低面迅速的增大。利用這種半導體可以做成體積很小的熱敏電阻。熱敏電阻可以用來測量很小范圍內的溫度變化，反應快，而且精度高。

回答下列問題：

⑴、如果將熱敏電阻與電源、電流表和其他元件串聯成一個電路，其它因素不變，只要熱敏電阻所在區域的溫度降低，電路中電流將變        （填“大”或“小”）。

⑵、上述電路中，我們將電流表中的電流刻度換成相應的溫度刻度，就能直接顯示出熱敏電阻附近的溫度。如果刻度盤正中的溫度刻度值為20℃（如圖a所示），則25℃的刻度應在20℃的     邊（填“左”或“右”）

⑶、為了將熱敏電阻放置在某蔬菜大棚內能檢測大棚內溫度的變化，請用圖b中的器材（可增加元件）設計一個電路。

測未知電阻R_x的阻值：

趙健所在的學習小組，在測定未知電阻R_x的實驗中，手邊只有一個未知電壓的電源、一個阻值已知的定值電阻R₀、一塊電流表、4個開關、一個待測電阻R_x和若干導線，缺少一塊電壓表.學習小組研究決定：“只用現有器材，在不拆卸電流表的條件下，設計實驗電路圖.”經小組成員共同努力，采取巧用開關的辦法，設計出了能滿足上述要求的實驗電路圖 (如圖). 　　

 (1)請你根據這個電路圖，寫出實驗步驟：

　�、賍________________________________；

　�、赺________________________________。

(2)被測電阻的表達式R_x=

(3)你對這個實驗電路圖的改進建議是

小松在做“連接串聯電路”的實驗中，不慎把電路中一個燈泡的玻璃打碎了．此時，她驚奇的發現：這個小燈泡幾乎不發光，可另一個燈泡不僅沒熄滅，反而更亮了．小松對此產生了疑問：

（1）玻璃碎了以后，小燈泡仍有電流通過，燈絲卻幾乎不發光，那么玻璃外殼究竟起什么作用呢?請說出你的看法。

（2）引起完好的小燈泡亮度變化的原因是什么呢?請你提出一種猜想，并設計一種驗證你猜想的實驗方案。

猜想：

方案：

我們已進行過“科學探究；歐姆定律”，

(1)請你在下邊方框畫出該實驗的電路圖。

(2).①由于電路中電流的大小受多種因素的影響，所以我們在探究某一因素變化對電流的影響時，必須保持其它因素不變，即采用了           法。

②如圖是某實驗小組在探究過程中，根據實驗數據繪制的圖像，其中表示電壓不變時，電流隨電阻變化的圖像是      圖；表示電阻不變時，電流隨電壓變化的圖像是          。(選填“甲”或“乙”)

（3）在探究過程中，使用滑動變阻器的目的是               和             。

（4）實驗的結論是.①                                                 。

②                                                       。

在“用電壓表和電流表測電阻的實驗”中，

⑴實驗的原理是：                      。

⑵圖21是某次用電壓表和電流表測量小燈泡電阻的實物圖，請用筆畫線代替導線，按照實驗的要求完成電路的連接。（要求：滑動變阻器的滑片向右移時電流表示數變大）

⑶若用其它的方法測量電阻，老師提供了下列器材：電壓恒定的電源一個（電壓未知），定值電阻R0一個（阻值已知），待測電阻Rx一個，滑動變阻器一個，量程合適的電流表（或電壓表）一個，單刀開關兩個，導線若干。請在給出的器材中選用一些進行組合，完成實驗。

①在虛線框內畫出實驗電路圖。

②寫出實驗的主要步驟。

③寫出Rx的表達式。

示例：

實驗電路圖：（見右圖）

實驗步驟：①將電流表與R₀串聯，測出通過R₀的電流，記為I₁，

②將電流表換為與Rx串聯，測出通過Rx的電流，記為I₂。Rx的表達式：Rx＝ 。

主要步驟：

Rx＝                  。
