如圖所示的電路，電源電壓恒定，當滑動變阻器的滑片P向右滑動時，電流表和電壓表的示數變化情況是：                               （       ）

    A．電壓表示數不變，電流表示數不變；

　　B．電壓表示數變大，電流表示數變大；

　　C．電壓表示數變大，電流表示數變��；

　　D．電壓表示數變小，電流表示數變大．

我國家庭電路的電壓值是（   ）

在通常情況下，下列物體中容易導電的是：

A．玻璃棒；　B．銅絲；　　C．空氣；　　D．汽油.

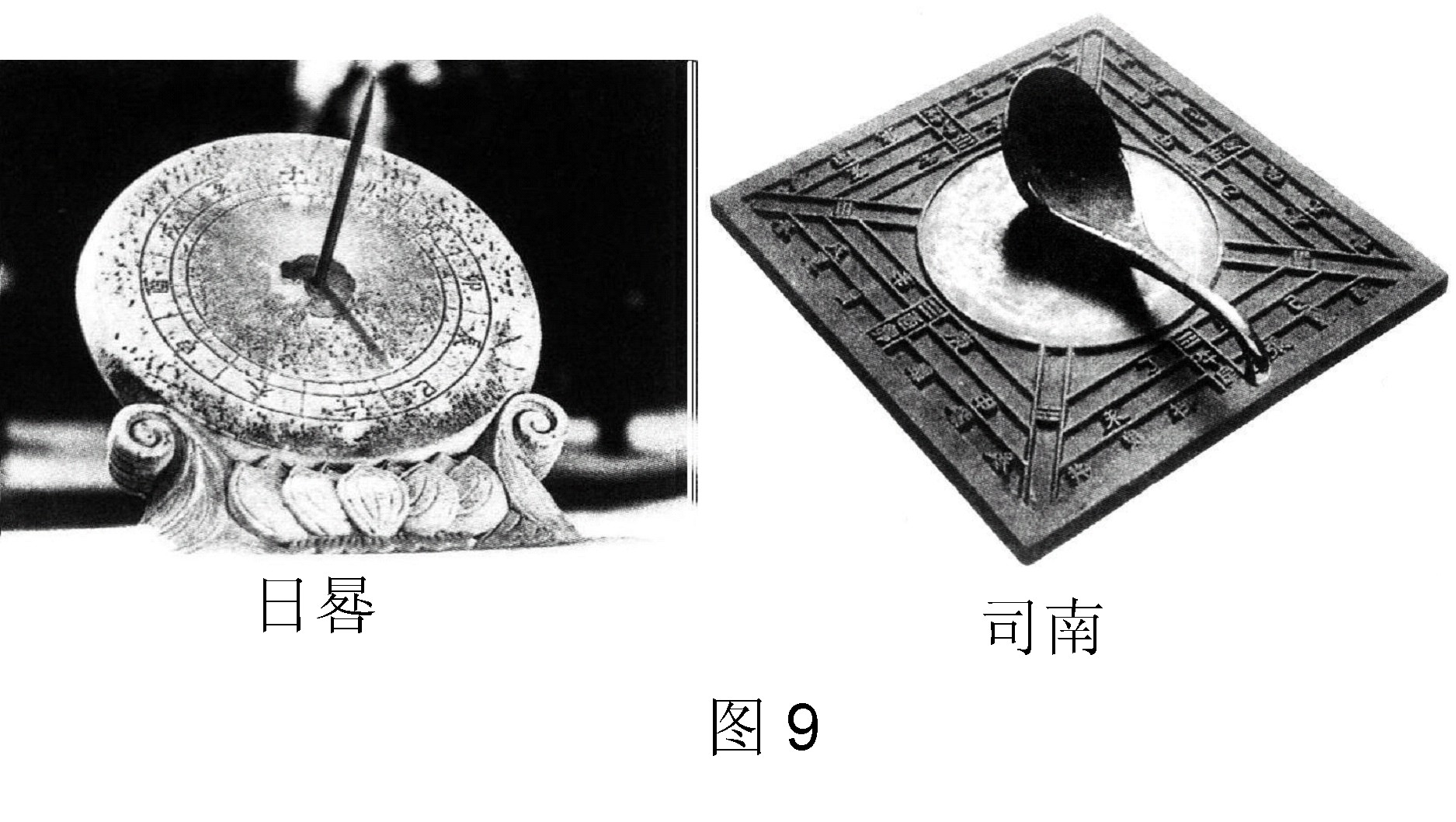

圖所示的“日晷（音gui）”是一種計時工具，它的工作原理是 ，“司南”是早期的指南針，它的工作原理是 。面對我國古代勞動人民這兩項偉大的發(fā)明，請你用1?～2句話談談你的感

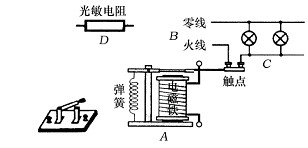

電磁繼電器在各種自動化裝置中有很多應用，街道路燈自動控制就是其應用之一。如圖所示為模擬電路，其中A為電磁繼電器，B為照明電路，C為路燈，D為光敏電阻（白天光照強時，電阻變小，電磁鐵磁性較強；夜晚光照弱時，電阻變得很大，電磁鐵幾乎無磁性），請你電路連接完整，達到白天燈熄、夜晚燈亮的效果。（連線時導線不能交叉）

圖7所示的是一種廁所坐便器的自動上水裝置示意圖。坐便器沖水之后由自來水自動上水，當水箱內的水達到一定深度時，浮標帶動杠桿壓住入水口，停止上水。請在圖中作出力F₁、F₂的力臂，O為支點。

為了探究航天器返回艙穿過大氣層時所受空氣阻力（風力）的影響因素，小明同學設計了如圖所示測定風力的裝置。一根用合金制成的均勻、光滑的金屬桿，其左端固定在絕緣體上。迎風板與彈簧的N端相連，且穿在金屬桿上，彈簧是絕緣材料制成的，迎風板工作時始終正對著風吹來的方向，其所受的風力大小與彈簧的長度關系見下表。電路中左端導線與金屬桿最左端的M點相連，右端導線接在N點并可隨迎風板在金屬桿上滑動，且與金屬桿接觸良好，電源電壓為12V且保持不變，R的阻值為1.5Ω。當閉合開關S，無風時，彈簧不發(fā)生形變，電壓表的示數為3V。求：

⑴金屬桿接入電路的最大電阻。

⑵金屬桿單位長度的電阻。

⑶通過計算說明，電壓表的表盤2V處應標明的對應風力是多少N？

圖所示的是小明同學設計的電烙鐵電熱絲的連線圖，AC間是電烙鐵的電熱絲，B接電熱絲的中點。電烙鐵的額定功率為40W，使用的電源電壓為220V或110V。

⑴將接線端A、C接入220V的電路中，電烙鐵消耗的電功率為40W，求電熱絲的電阻？

⑵電烙鐵的頭部是一質量為50g的銅棒，如果電熱絲消耗的電能全部轉化為銅棒的內能，那么要使銅棒溫度升高250℃，電烙鐵至少需要正常工作多長時間？

⑶為使電烙鐵接入110V的電路中消耗的電功率為40W，應該把接線端        連接在一起后，再和接線端        接入電路就可以了。

三峽工程是舉世矚目的跨世紀工程，其船閘是世界上最大的，如圖所示�，F(xiàn)有一艘輪船從水位是150m的上游進入首級閘室，當首級閘室的水位降到128m時，輪船就可以進入下一級閘室了。若首級人字閘門每扇門都是一個高40m、寬20m、厚3m的長方體實心鋼門。求：

⑴一扇首級人字閘門的質量是多少kg?

⑵輪船通過首級閘室的過程中，閘室底部受到水的壓強減少了多少Pa?

⑶ 若輪船的排水量為8000t，它排開水的體積是多少m³ ？

圖所示的是一個拋擲乒乓球的裝置。橡皮筋的一端固定在可轉動的木片的一端，另一端可掛在底座上不同位置的掛鉤上，用手向下壓木片，將乒乓球置于半球形容器里，放手后乒乓球即可拋擲出去了。那么乒乓球被該裝置拋擲出去的遠近與那些因素有關呢？

⑴請說出你的猜想。（只寫一個猜想）

⑵寫出能驗證你猜想的實驗方案。
