科目： 來源： 題型：

如圖所示是研究導體的電阻跟哪些因素有關的實驗裝置．木板上有兩條長度與橫截面積均相等的金屬絲．AB是鎳鉻合金絲，CD是錳銅絲．這個實驗裝置可以探究導體的電阻與

材料

材料

是否有關．如果將金屬絲CD換為鎳鉻合金絲，其長度等于金屬絲AB的二分之一，橫截面積與金屬絲AB相等，那么這個實驗裝置可探究導體電阻與

長度

長度

是否有關；這個實驗中，電流表的作用是

通過觀察電流大小推斷電阻大小

通過觀察電流大小推斷電阻大小

，也可將電流表換成

小燈泡

小燈泡

也能起到同樣的作用．

科目： 來源： 題型：

如圖所示是用電流表測量電流的實物連接圖，請在右邊方框中畫出圖甲的電路圖，并標明L₁、L₂．

科目： 來源： 題型：

電路如圖，用筆畫線把下列器材連接成實驗電路圖，要求滑片左移燈變暗．

科目： 來源： 題型：

科目： 來源： 題型：

分別用兩個完全相同的“熱得快”，同時給質量和溫度相同的A、B兩種液體加熱，它們的溫度隨時間變化的圖象如圖所示，由圖象可以看出，

B

B

液體的溫度升高得較慢，能否通過圖象判斷溫度升高較慢的物體比熱容大

B

B

．（能/不能）

科目： 來源： 題型：

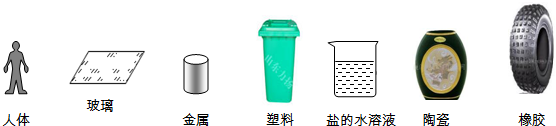

下列物質中，請你仔細觀察并分類，屬于導體的是

人體、金屬、鹽的水溶液

人體、金屬、鹽的水溶液

；屬于絕緣體的是

玻璃、塑料、陶瓷、橡膠

玻璃、塑料、陶瓷、橡膠

．

科目： 來源： 題型：

如圖所示，AB、BC是由同種材料制成的長度相同、橫截面積不同的兩段導體，將它們串聯后連入電路中，比較這兩段導體的電阻及通過它們的電流大小有（　　）

A．R_AB＞R_BC，I_AB＜I_BC

B．R_AB＜R_BC，I_AB=I_BC

C．R_AB＞R_BC，I_AB=I_BC

D．R_AB=R_BC，I_AB＜I_BC

科目： 來源： 題型：

如圖所示，電源電壓保持不變．只閉合開關S₁時，電壓表V的示數為U₁，電阻R₁消耗的功率P₁為1.8W；只閉合開關S₂、S₃時，電壓表V的示數為U₂，電流表A₁和A₂的示數分別為I₁和I₂；所有開關都閉合時，電流表A₂的示數比I₂增加了0.9A．已知U₁：U₂=1：3，I₁：I₂=4：1，求：
（1）電阻R₃的阻值；
（2）電源電壓．

科目： 來源： 題型：

圖中電源電壓不變，電阻R₁的阻值是30Ω，滑動變阻器R₂的最大阻值是12Ω，當滑片P位于a端，且S斷開時，燈泡正常發光，它消耗的功率是3W．如果S閉合，電流表示數改變了0.2A，求：
（1）小燈泡的額定電壓；
（2）S斷開，滑片P位于b端時燈泡消耗的電功率．
