科目： 來源： 題型：

科目： 來源： 題型：

科目： 來源： 題型：

如圖所示，開關S閉合后，當滑動變阻器的滑片P向右移動時，下列說法中正確的是（　�。�

A．電壓表示數減小，電流表示數增大

B．電壓表示數增大，電流表示數減小

C．電壓表示數增大，電流表示數增大

D．電壓表示數減小，電流表示數減小

科目： 來源： 題型：

如圖兩只電壓表的指針均指在刻度盤正中央，以下判斷正確的是（　�。�

A．通過R₁的電流小于通過R₂的電流

B．R₁兩端的電壓與R₂兩端的電壓相等

C．R₁電阻值大于R₂電阻值

D．R₁消耗的功率小于R₂消耗的功率

科目： 來源： 題型：

科目： 來源： 題型：

如圖所示，若三只電流表A₁、A₂、A₃的示數分別為0.41A、0.35A、0.53A，則通過三只燈泡的電流分別是多大？

科目： 來源： 題型：

在兩條道路的交叉口安裝紅綠燈指揮車輛，可保障行車安全，如圖所示．當AB方向綠燈L₄亮?xí)r，CD方向紅燈L₁同時亮；當AB方向紅燈L₃亮?xí)r，CD方向綠燈L₂同時亮．
請你按上述要求在圖中的虛線框內畫出L₁、L₂、L₃、L₄連接圖；完成一個“紅綠燈”的模擬電路．[圖中S是一個單刀雙擲開關．注意圖中必須標注4個燈的代號（L₁、L₂、L₃、L₄）

科目： 來源： 題型：

如圖1所示的電路盒，面板有紅、綠燈各一只，三個撥動開關S₁、S₂、S₃，為了在不打開盒子的情況下，探究盒內的電路結構．小明做了多次實驗并將實驗結果填入下表．

實驗?zāi)康?/TD>	只閉合S1	只閉合S2	只閉合S3	只閉合S1、S2	只閉合S1、S3	只閉合S2、S3	S1、S2、S3都閉合
綠燈發光情況	不亮	不亮	不亮	亮	不亮	不亮	亮
紅燈發光情況	不亮	不亮	不亮	不亮	亮	不亮	亮

根據上述實驗情況．在虛線榧（圖書室）內畫出盒內的電路圖．

科目： 來源： 題型：

科目： 來源： 題型：

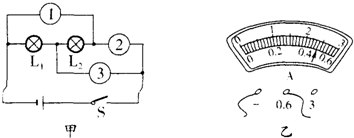

如圖甲所示電路中，若①、③是電流表，②是電壓表．且電流表①的示數如圖乙所示，則流過電流表①的電流I₁為

0.48

0.48

A．流過電流表③的電流I₃

＞

＞

 （填“＞”“=”或“＜”）I₁，若燈L₂突然斷路，則電流表①的示數為

0

0

，電流表③的示數將

變小

變小

 （填“變大”“不變”或“變小”）．
