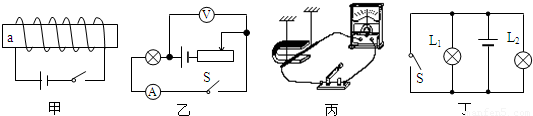

如圖所示的物理實驗，描述正確的是（　�。�

A．甲圖中，開關閉合時，螺線管的a端是N極

B．乙圖中，開關閉合，變阻器的滑片向左移動時，燈泡變亮，電流表示數變小

C．丙圖中，開關閉合時，可以用來探究磁場對電流作用

D．丁圖中，開關閉合時，燈泡L1和L2都不亮

（2012?昭通）如圖所示的物理實驗，描述正確的是（　　）

如圖所示的電磁實驗示意圖，對其演示物理現象的描述，正確的是（　�。�

在物理學中，磁感應強度（用字母B表示，國際單位是特斯拉，符號是T）表示磁場的強弱，磁感應強度B越大，磁場越強；磁感線形象、直觀描述磁場，磁感線越密，磁場越強．
（1）圖甲為某磁極附近磁感線的方向和分布的示意圖．由圖可知，該磁極為極，若在1處放置一個小磁針，當小磁針靜止時，其指向應是圖乙中的．

（2）如果電阻的大小隨磁場的強弱變化而變化，則這種電阻叫磁敏電阻．某磁敏電阻R的阻值隨磁感應強度B變化的圖象如圖丙所示．根據圖線可知，磁敏電阻的阻值隨磁感應強度B的增大而．圖線沒有過坐標原點，是因?yàn)?!--BA-->．
（3）利用該磁敏電阻的R-B特性曲線可以測量圖甲磁場中各處的磁感應強度．
①將該磁敏電阻R放置在磁場中的位置1處．小華設計了一個可以測量該磁敏電阻R的電路，所提供的實驗器材如圖丙所示，其中磁敏電阻所處的磁場未畫出．

②正確接線后，測得的數據如表所示．該磁敏電阻的測量值為Ω．

	1	2	3
U/V	1.50	3.00	4.50
l/mA	3.00	6.00	9.00

③根據該磁敏電阻的R-B特性曲線可知，1處的磁感應強度為T．
④在實驗過程中，僅將磁敏電阻從1處移至2處，其它條件不變，那么電流表的示數，電壓表的示數．（填“增大”、“減小”或“不變”）
（4）在上述電路中，將該磁敏電阻從待測磁場中移出，閉合開關，移動滑動變阻器的滑片，當電流表的示數為10.0mA時，求滑動變阻器接入電路的阻值．（設電源電壓為5.50V，寫出計算過程）．
