如圖所示的電路可以用來“研究電磁感應現象”。干電池、開關、線圈A、滑動變阻器串聯成一個電路，電流計、線圈B串聯成另一個電路。線圈A、B套在同一個閉合鐵芯上，且它們的匝數足夠多。從開關閉合時開始計時，流經電流計的電流大小i隨時間t變化的圖象是

如圖所示的器材可以用來研究電磁感應現象及判定感應電流的方向。

（1）在給出的實物圖中，已將部分器材連成電路的一部分，在這基礎上請用筆線作為導線連成完整的實驗電路。

（2）（多選）將線圈L₁插入L₂中，合上電鍵。能使感應電流與原電流的繞行方向相反的實驗操作是

（A）插入軟鐵棒

（B）拔出線圈L₁

（C）使變阻器阻值變小

（D）斷開電鍵

（9分）在研究電磁感應現象實驗中,

  www..com

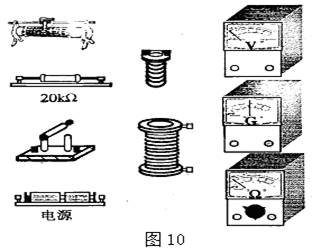

(1) 為了能明顯地觀察到實驗現象，請?jiān)谌鐖D10所示的實驗器材中，選擇必要的器材，在圖中用實線連接成相應的實物電路圖；

（2）將原線圈插人副線圈中，閉合電鍵，副線圈中感應電流與原線圈中電流的繞行方向             （填“相同”或“相反”）；

（3）將原線圈拔出時，副線圈中的感應電流與原線圈中電流的繞行方向

              （填“相同”或“相反”）．

 (4)本實驗中,如果發現線圈繞線的標記丟失,此時可以用來判斷線圈繞制方向的步驟是

A.將線圈與干電池、保護電阻、電流計串聯，根據電流方向判斷線圈的繞制方向

B．將線圈與干電池、保護電阻、電流計串聯，用一小磁針判斷出線圈中的電流方向，從而確定線圈的繞制方向

C．用線圈與另一已知繞制方向的線圈共同做電磁感應實驗，根據感應電流的方向，判斷線圈的繞制方向

D．判斷的步驟中，都要用到安培定則

（9分）在研究電磁感應現象實驗中,

   www..com

(1) 為了能明顯地觀察到實驗現象，請?jiān)谌鐖D10所示的實驗器材中，選擇必要的器材，在圖中用實線連接成相應的實物電路圖；

（2）將原線圈插人副線圈中，閉合電鍵，副線圈中感應電流與原線圈中電流的繞行方向              （填“相同”或“相反”）；

（3）將原線圈拔出時，副線圈中的感應電流與原線圈中電流的繞行方向

               （填“相同”或“相反”）．

 (4)本實驗中,如果發現線圈繞線的標記丟失,此時可以用來判斷線圈繞制方向的步驟是

A.將線圈與干電池、保護電阻、電流計串聯，根據電流方向判斷線圈的繞制方向

B．將線圈與干電池、保護電阻、電流計串聯，用一小磁針判斷出線圈中的電流方向，從而確定線圈的繞制方向

C．用線圈與另一已知繞制方向的線圈共同做電磁感應實驗，根據感應電流的方向，判斷線圈的繞制方向

D．判斷的步驟中，都要用到安培定則
