科目：高中物理 來源： 題型：閱讀理解

I、某同學在做測玻璃折射率的實驗中，使用的是半圓形玻璃磚，P₁、P₂、P₃、P₄是按順序插在軟木板上的大頭針，如圖1所示．下述關于實驗操作中的做法，正確的是

．（填選項對應的字母）
A．若任意選取P₁、P₂連線的方向和入射點A的位置，都可以在圓弧久側適當位置處插上第三個大頭針，使其同時擋住P₁、P₂的像
B．如果入射點A恰在玻璃磚圓心處，可不使用大頭針P₄
C．可以用P₁、P₂連線作為入射光線，也可以用P₄、P₃連線作為入射光線
D．為減小誤差，P₁、P₂間距和P₃、P₄間距應適當大一些
II、在測一節干電池的電動勢和內阻的實驗中，備有下列器材：
A．待測干電池（電動勢約為1.5V，內阻約為4Ω）
B．電壓表V₁（量程0～2V，內阻約為2000Ω）
C．電壓表V₂（量程0～6V，內阻約為6000Ω）
D．電阻箱R₁（最大電阻99.9Ω，額定電流1A）
E．滑動變阻器R₂（最大電阻20Ω，額定電流2A）
F．滑動變阻器R₃（最大電阻200Ω，額定電流1A）
G．電鍵一個，導線若干
（1）為方便且能較準確地進行測量，電壓表應選擇

，電阻箱或滑動變阻器應選擇

（填寫器材前面的字母）．
（2）請?jiān)谙旅嫠o方框內，畫出利用所選器材測干電池的電動勢和內阻的實驗電路圖，圖2．

（3）某同學在實驗中得到了多組路端電壓和外電阻的數據，對所得數據進行處理后，在坐標紙上做出了如上圖線：
由圖線得出：干電池的電動勢E=

V，內阻r=

Ω（結果保留兩位有效數字）．

查看答案和解析>>

科目：高中物理 來源：不詳 題型：填空題

I、某同學在做測玻璃折射率的實驗中，使用的是半圓形玻璃磚，P₁、P₂、P₃、P₄是按順序插在軟木板上的大頭針，如圖1所示．下述關于實驗操作中的做法，正確的是______．（填選項對應的字母）
A．若任意選取P₁、P₂連線的方向和入射點A的位置，都可以在圓弧久側適當位置處插上第三個大頭針，使其同時擋住P₁、P₂的像
B．如果入射點A恰在玻璃磚圓心處，可不使用大頭針P₄
C．可以用P₁、P₂連線作為入射光線，也可以用P₄、P₃連線作為入射光線
D．為減小誤差，P₁、P₂間距和P₃、P₄間距應適當大一些
II、在測一節干電池的電動勢和內阻的實驗中，備有下列器材：
A．待測干電池（電動勢約為1.5V，內阻約為4Ω）
B．電壓表V₁（量程0～2V，內阻約為2000Ω）
C．電壓表V₂（量程0～6V，內阻約為6000Ω）
D．電阻箱R₁（最大電阻99.9Ω，額定電流1A）
E．滑動變阻器R₂（最大電阻20Ω，額定電流2A）
F．滑動變阻器R₃（最大電阻200Ω，額定電流1A）
G．電鍵一個，導線若干
（1）為方便且能較準確地進行測量，電壓表應選擇______，電阻箱或滑動變阻器應選擇______（填寫器材前面的字母）．
（2）請?jiān)谙旅嫠o方框內，畫出利用所選器材測干電池的電動勢和內阻的實驗電路圖，圖2．

（3）某同學在實驗中得到了多組路端電壓和外電阻的數據，對所得數據進行處理后，在坐標紙上做出了如上圖線：
由圖線得出：干電池的電動勢E=______V，內阻r=______Ω（結果保留兩位有效數字）．

查看答案和解析>>

科目：高中物理 來源：2011年9月理科綜合物理實驗（一）（解析版） 題型：填空題

I、某同學在做測玻璃折射率的實驗中，使用的是半圓形玻璃磚，P₁、P₂、P₃、P₄是按順序插在軟木板上的大頭針，如圖1所示．下述關于實驗操作中的做法，正確的是．（填選項對應的字母）
A．若任意選取P₁、P₂連線的方向和入射點A的位置，都可以在圓弧久側適當位置處插上第三個大頭針，使其同時擋住P₁、P₂的像
B．如果入射點A恰在玻璃磚圓心處，可不使用大頭針P₄
C．可以用P₁、P₂連線作為入射光線，也可以用P₄、P₃連線作為入射光線
D．為減小誤差，P₁、P₂間距和P₃、P₄間距應適當大一些
II、在測一節干電池的電動勢和內阻的實驗中，備有下列器材：
A．待測干電池（電動勢約為1.5V，內阻約為4Ω）
B．電壓表V₁（量程0～2V，內阻約為2000Ω）
C．電壓表V₂（量程0～6V，內阻約為6000Ω）
D．電阻箱R₁（最大電阻99.9Ω，額定電流1A）
E．滑動變阻器R₂（最大電阻20Ω，額定電流2A）
F．滑動變阻器R₃（最大電阻200Ω，額定電流1A）
G．電鍵一個，導線若干
（1）為方便且能較準確地進行測量，電壓表應選擇，電阻箱或滑動變阻器應選擇（填寫器材前面的字母）．
（2）請?jiān)谙旅嫠o方框內，畫出利用所選器材測干電池的電動勢和內阻的實驗電路圖，圖2．

（3）某同學在實驗中得到了多組路端電壓和外電阻的數據，對所得數據進行處理后，在坐標紙上做出了如上圖線：
由圖線得出：干電池的電動勢E= V，內阻r= Ω（結果保留兩位有效數字）．

查看答案和解析>>

科目：高中物理 來源： 題型：閱讀理解

（I）某同學查資料得知：彈簧的彈性勢能僅與彈簧的勁度系數和形變量有關，并且與形變量的平方成正比．為了檢驗此結論的正確性，他設計了如下實驗：
a）取一根輕質彈簧和一根內徑略大的直玻璃管，將玻璃管固定的水平桌面上，將彈簧插入玻璃管并固定一端，如圖所示．
b）將小鋼球放入玻璃管，輕推小球，使彈簧壓縮到某一位置后，測出彈簧的壓縮量x．c）然后突然撤去外力，小球沿水平方向彈出落在地面上．記錄小球的落地位置．
d）保持彈簧壓縮量不變，重復10次上述操作，從而確定小球的平均落點，測得小鋼球的水平射程s．
e）多次改變彈簧的壓縮量x的數值x₁、x₂、x₃…，重復以上步驟，測得小鋼球的多組水平射程s₁、s₂、s₃…．

請你回答下列問題：
①在實驗中，“保持彈簧壓縮量不變，重復10次上述操作，從而確定小球的平均落點”的目的是為了減小

偶然誤差

（填“系統誤差”或“偶然誤差”）．
②若要測量小鋼球的水平射程s，除圖中畫出的取材以外，還必須選取的實驗器材是

BDE

A．秒表 B．刻度尺 C．螺旋測微器 D．白紙 E．復寫紙
③該同學根據實驗的測量結果，作出了彈簧形變量x與小鋼球水平射程s的s-x圖象，并根據能量守恒定
律推導出了E_p與水平射程s的關系式：E_p=

mgs2

4k

，（式中h是開始時小球離地面的高度）．據此他推斷
出彈簧的彈性勢能E_p與x²成正比，他從E_p∝s²得到E_p∝x²的理由是

由圖象可看出s與x成正比，故E_p與x²成正比

．

（II）（10分）用右圖所示的電路，測定一節干電池的電動勢和內阻．電池的內阻較小，為了防止在調節滑動變阻器時選成短路，電路中用一定值電阻R₀起保護作用．除電池、開關和導線外，可供使用的實驗器材還有：
A．量程0-3V的電壓表
B．量程0-15V的電壓表
C．量程0-0.6A的電流表
D．量程0-3A的電流表
E．（阻值3Ω、額定功率5W）的定值電阻
F．（阻值10Ω、額定功率10W）的定值電阻
G．（阻值范圍0-10Ω、額定電流2A）的滑動變阻器
H．（阻值范圍0-100Ω、額定電流1A）的滑動變阻器
（1）要正確完成實驗，電壓表的應選擇

3

V，電流表的應選擇

C

； R₀應選擇

E

，R應選擇

G

．（用選項字母符號表示）
（2）引起該實驗系統誤差的主要原因是

由于電壓表的分流作用造成電流表讀數總是比電池實際輸出電流�。�

由于電壓表的分流作用造成電流表讀數總是比電池實際輸出電流小．

．

查看答案和解析>>

科目：高中物理 來源： 題型：

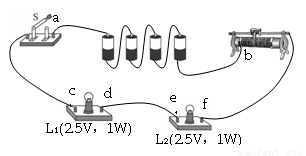

下圖是某同學連接的實驗實物圖，閉合開關S后，發現A、B燈都不亮，他采用下列兩種方法檢查故障：（每節干電池電動勢約為1.5V）

(1)用多用電表的直流電壓檔進行檢查：

①那么選擇開關應置于下列量程的_______________檔．(用字母序號表示)

A. 2.5V B. 10V C. 50V D. 250V

②該同學測試結果如下表所示，根據測試結果，可以判定故障是_______________．(假設只有下列中的某一項有故障)

測試點	電壓示數
a、b	有示數
c、b	有示數
c、d	無示數
d、f	有示數

A. 燈L₁斷路 B. 燈L₂短路

C. c、d段斷路 D. d、f段斷路

(2)用歐姆檔檢查：

①測試前，應將開關S__________(填“斷開”或“閉合”)

②測量結果如右表所示，由此可以斷定故障是__________．

A. 燈L₁斷路 B. 燈L₂斷路

C. 燈L₁、L₂都斷路 D. d、e間導線斷路

查看答案和解析>>

科目：高中物理 來源： 題型：

下圖是某同學連接的實驗實物圖，閉合開關S后，發現A、B燈都不亮，他采用下列兩種方法檢查故障：（每節干電池電動勢約為1.5V）

(1)用多用電表的直流電壓檔進行檢查：

①那么選擇開關應置于下列量程的_______________檔．(用字母序號表示)

A. 2.5V B. 10V C. 50V D. 250V

②該同學測試結果如下表所示，根據測試結果，可以判定故障是_______________．(假設只有下列中的某一項有故障)

測試點	電壓示數
a、b	有示數
c、b	有示數
c、d	無示數
d、f	有示數

A. 燈L₁斷路 B. 燈L₂短路

C. c、d段斷路 D. d、f段斷路

(2)用歐姆檔檢查：

①測試前，應將開關S__________(填“斷開”或“閉合”)

②測量結果如右表所示，由此可以斷定故障是__________．

A. 燈L₁斷路 B. 燈L₂斷路

C. 燈L₁、L₂都斷路 D. d、e間導線斷路

查看答案和解析>>

科目：高中物理 來源： 題型：

下圖是某同學連接的實驗實物圖，閉合開關S后，發現A、B燈都不亮，他采用下列兩種方法檢查故障：（每節干電池電動勢約為1.5V）

(1)用多用電表的直流電壓檔進行檢查：

①那么選擇開關應置于下列量程的_______________檔．(用字母序號表示)

A. 2.5V B. 10V C. 50V D.250V

②該同學測試結果如下表所示，根據測試結果，可以判定故障是_______________．(假設只有下列中的某一項有故障)

測試點	電壓示數
a、b	有示數
c、b	有示數
c、d	無示數
d、f	有示數

A. 燈L₁斷路 B.燈L₂短路

C. c、d段斷路 D.d、f段斷路

(2)用歐姆檔檢查：

①測試前，應將開關S__________(填“斷開”或“閉合”)

②測量結果如右表所示，由此可以斷定故障是__________．

A. 燈L₁斷路 B.燈L₂斷路

C. 燈L₁、L₂都斷路 D. d、e間導線斷路

查看答案和解析>>

科目：高中物理 來源：2010年湖北省高二上學期期中考試物理試卷 題型：實驗題

下圖是某同學連接的實驗實物圖，閉合開關S后，發現A、B燈都不亮，他采用下列兩種方法檢查故障：（每節干電池電動勢約為1.5V）

(1)用多用電表的直流電壓檔進行檢查：

①那么選擇開關應置于下列量程的_______________檔．(用字母序號表示)

A. 2.5V B. 10V C. 50V D. 250V

②該同學測試結果如下表所示，根據測試結果，可以判定故障是_______________．(假設只有下列中的某一項有故障)

測試點	電壓示數
a、b	有示數
c、b	有示數
c、d	無示數
d、f	有示數

A. 燈L₁斷路 B. 燈L₂短路

C. c、d段斷路 D. d、f段斷路

(2)用歐姆檔檢查：

①測試前，應將開關S__________(填“斷開”或“閉合”)

②測量結果如右表所示，由此可以斷定故障是__________．

A. 燈L₁斷路 B. 燈L₂斷路

C. 燈L₁、L₂都斷路 D. d、e間導線斷路

查看答案和解析>>

科目：高中物理 來源：不詳 題型：實驗題

下圖是某同學連接的實驗實物圖，閉合開關S后，發現A、B燈都不亮，他采用下列兩種方法檢查故障：（每節干電池電動勢約為1.5V）

(1)用多用電表的直流電壓檔進行檢查：
①那么選擇開關應置于下列量程的_______________檔．(用字母序號表示)
A. 2.5V B. 10V C. 50V D. 250V
②該同學測試結果如下表所示，根據測試結果，可以判定故障是_______________．(假設只有下列中的某一項有故障)

測試點	電壓示數
a、b	有示數
c、b	有示數
c、d	無示數
d、f	有示數

A. 燈L₁斷路         B. 燈L₂短路
C. c、d段斷路       D. d、f段斷路
(2)用歐姆檔檢查：
①測試前，應將開關S__________(填“斷開”或“閉合”)
②測量結果如右表所示，由此可以斷定故障是__________．
A. 燈L₁斷路             B. 燈L₂斷路
C. 燈L₁、L₂都斷路       D. d、e間導線斷路

查看答案和解析>>

科目：高中物理 來源： 題型：

利用如圖所示的電路測定干電池的電動勢和內電阻，提供的器材有：待測干電池兩節，每節干電池的電動勢均約為 1.5V，內阻均約為0.2W直流電壓表V （量程0～3V，內阻很大）直流電流表A（量程0～0.6～3A，內阻忽略不計）定值電阻R₀=4W；滑動變阻器R_P（阻值范圍0～20W，允許最大電流2A）開關一個，導線若干

（1）請根據實驗原理圖，把右邊的實物圖連接完整(電流表量程必須選擇正確)

（2）某同學利用該電路完成實驗時，閉合電鍵后，發現無論怎樣調節變阻器的滑片，電流表A保持一定的示數不變，電壓表的示數維持在2.4V左右。由

此可判斷故障應是（填選項前的字母）

A．電流表A燒毀斷路

B．定值電阻R₀短路

C．滑動變阻器R_P滑片與電阻線之間斷開

D．滑動變阻器的電阻線斷開

（3）故障排除后進行實驗，記錄了幾組電壓表和電流表的示數如下表：利用表格中的數據描點如圖，請將各點繪圖

（4）請進一步根據描出的圖得出兩節干電池總的電動勢值為________V，干電池的總內阻為__________W。

查看答案和解析>>
