多選
實驗室中常用滑動變阻器來調節電流的大小，有時用一個不方便，須用兩個阻值不同的滑動變阻器，一個作粗調（被調節的電流變化大），一個作微調（被調節的電流變化�。Ｊ褂脮r聯接方式可以是串聯，也可以是并聯，如圖所示，則___________。

A．串聯時，阻值大的變阻器作粗調
B．串聯時，阻值大的變阻器作微調
C．并聯時，阻值大的變阻器作微調
D．并聯時，阻值大的變阻器作粗調
AC
請在這里輸入關鍵詞：
相關習題

科目：高中物理 來源： 題型：閱讀理解

（2010?于都縣模擬）（1）實驗室中有下列幾個長度測量儀器：①米尺、②10分度游標卡尺、③20分度游標卡尺、④50分度游標卡尺、⑤螺旋測微器．一個同學用其中一種儀器測量某工件的長度為8.116cm，則他所使用的儀器為
④
④
 （填儀器序號）

（2）如圖1所示為一多用電表的表盤示意圖，選擇開關已經旋到R×10Ω的電阻擋位上，這種情況下該歐姆表的總內阻R內=
150
150
Ω．有一位同學實驗時發現該表內所用的5號鋅錳干電池（標稱電動勢1.5V）已舊，隨手將剛充好電的5號鎳氫電池（電動勢為1.2V）換上，選擇開關不變，經過調整后測量一未知電阻Rx的阻值，發現表針恰好指在表盤的正中間，則該電阻Rx的準確值應為：
D
D

（A）15Ω     （B）150Ω    （C）12Ω   （D）120Ω
（3）發光二極管（LED）近年來被人們譽為是本世紀的新型光源．有一些手燈就是用幾個發光二極管并聯后作為光源使用的，其發光效率很高．它在正常工作時，正向壓降約3.2V，電流在15mA左右．現取這樣一只發光二極管（電路符號表示），要測量它的伏安特性，另提供有下列的實驗器材：電源E（電動勢為4V，內阻不計）；滑線變阻器R0（阻值0-20Ω）；毫安表（量程20mA，有內阻）；數字萬用表（電壓擋有五個量程：分別為0.2V、2V、20V、200V，2000V，內阻很大）；開關一只；導線若干．
要求：（Ⅰ）在圖2方框內畫出能測定其伏安特性的電路原理圖，并在圖上注明電壓表擋所選量程．
（Ⅱ）某實驗員通過實驗已得出了圖3所示的U-I特性曲線圖．接著，他又用該二極管、電源E和另一只固定電阻R等組成圖4所示的電路，當閉合開關S時，發現二極管發出微弱白光，立即用萬用表的電壓擋測得電阻R兩端的電壓為1.0V，由此可以判定電阻R的阻值大約為
154
154
Ω．

查看答案和解析>>

科目：高中物理 來源： 題型：

實驗室新進了一批未知電阻的電磁螺線管，課外活動小組的同學設計了一個試驗來測算螺線管的電阻．他們選擇了多用電表、電流表（內阻約為0.5Ω）、電壓表（內阻約為10KΩ）、開關、滑動變阻器、導線和學生電源等．
（1）他們首先使用多用電表粗測金屬絲的電阻，操作過程分以下三個步驟：
①將紅表筆插入多用電表的
在
在
插孔（正、負）、黑表筆插入多用電表的另一插孔；選擇電阻檔“×1”；
②
將紅、黑表筆短接，進行歐姆調零
將紅、黑表筆短接，進行歐姆調零
．
③把紅、黑表筆分別與螺線管金屬絲的兩端相接，多用表的示數如圖所示，示數為
10
10
Ω
（2）根據多用電表示數，為了減少實驗誤差，在實驗中只需測得常溫狀態下的電阻，以及考慮到環保，應從下圖中的A、B、C、D四個電路中選擇
A
A
電路來測量金屬絲電阻：
（3）根據你所選的電路圖，請分析誤差來源，并提出減小誤差的方法：（只需指出一個誤差來源，并提出相應的改進方案）
誤差來源于電壓表的分流，為減小誤差要用內阻大的電壓表
誤差來源于電壓表的分流，為減小誤差要用內阻大的電壓表
．

查看答案和解析>>

科目：高中物理 來源：2011年湖南省師大附中高三第四次月考物理卷 題型：實驗題

有一待測電阻R，其阻值在1000—1100Ω之間，實驗室準備用來測量該電阻值的實驗器材有：
電壓表V（量程0—15V，內電阻約20kΩ）
電流表A1（量程0—10mA，內電阻約20Ω）
電流表A2（量程0—300mA，內電阻約40Ω）
滑動變阻器R1（最大阻值為20Ω，額定電流為1A）
滑動變阻器R2（最大阻值為300Ω，額定電流為0.1A）
直流電源E（電動勢為9V、內電阻約為0.5Ω）
開關及導線若干

實驗要求電表讀數從零開始變化，并能多測幾組電流、電壓值，以便畫出電流一電壓的關系圖線，為了實驗?zāi)苷＿M行，減少測量誤差，還要求滑動變阻器便于調節，則
【小題1】電流表應選用           （填實驗器材的代號）。
【小題2】滑動變阻器應選用           （填實驗器材的代號）

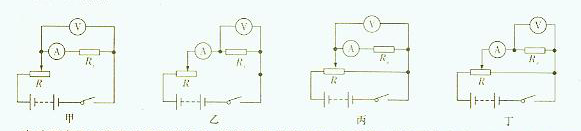

【小題3】甲、乙、丙、丁四個電阻圖中符合要求的電路圖是           圖。

查看答案和解析>>

科目：高中物理 來源：2011年湖南省高三第四次月考物理卷 題型：實驗題

有一待測電阻R，其阻值在1000—1100Ω之間，實驗室準備用來測量該電阻值的實驗器材有：

電壓表V（量程0—15V，內電阻約20kΩ）

電流表A1（量程0—10mA，內電阻約20Ω）

電流表A2（量程0—300mA，內電阻約40Ω）

滑動變阻器R1（最大阻值為20Ω，額定電流為1A）

滑動變阻器R2（最大阻值為300Ω，額定電流為0.1A）

直流電源E（電動勢為9V、內電阻約為0.5Ω）

開關及導線若干

實驗要求電表讀數從零開始變化，并能多測幾組電流、電壓值，以便畫出電流一電壓的關系圖線，為了實驗?zāi)苷＿M行，減少測量誤差，還要求滑動變阻器便于調節，則

1.電流表應選用            （填實驗器材的代號）。

2.滑動變阻器應選用            （填實驗器材的代號）

3.甲、乙、丙、丁四個電阻圖中符合要求的電路圖是            圖。



查看答案和解析>>

科目：高中物理 來源：不詳 題型：實驗題

有一待測電阻R，其阻值在1000—1100Ω之間，實驗室準備用來測量該電阻值的實驗器材有：
電壓表V（量程0—15V，內電阻約20kΩ）
電流表A1（量程0—10mA，內電阻約20Ω）
電流表A2（量程0—300mA，內電阻約40Ω）
滑動變阻器R1（最大阻值為20Ω，額定電流為1A）
滑動變阻器R2（最大阻值為300Ω，額定電流為0.1A）
直流電源E（電動勢為9V、內電阻約為0.5Ω）
開關及導線若干

實驗要求電表讀數從零開始變化，并能多測幾組電流、電壓值，以便畫出電流一電壓的關系圖線，為了實驗?zāi)苷＿M行，減少測量誤差，還要求滑動變阻器便于調節，則
小題1:電流表應選用           （填實驗器材的代號）。
小題2:滑動變阻器應選用           （填實驗器材的代號）
小題3:甲、乙、丙、丁四個電阻圖中符合要求的電路圖是           圖。

查看答案和解析>>

科目：高中物理 來源： 題型：

有一待測電阻R，其阻值在1000—1100Ω之間，實驗室準備用來測量該電阻值的實驗器材有：

電壓表V（量程0—15V，內電阻約20kΩ）

電流表A1（量程0—10mA，內電阻約20Ω）

電流表A2（量程0—300mA，內電阻約40Ω）

滑動變阻器R1（最大阻值為20Ω，額定電流為1A）

滑動變阻器R2（最大阻值為300Ω，額定電流為0.1A）

直流電源E（電動勢為9V、內電阻約為0.5Ω）

開關及導線若干

實驗要求電表讀數從零開始變化，并能多測幾組電流、電壓值，以便畫出電流一電壓的關系圖線，為了實驗?zāi)苷＿M行，減少測量誤差，還要求滑動變阻器便于調節，則

1.電流表應選用           （填實驗器材的代號）。

2.滑動變阻器應選用           （填實驗器材的代號）

3.甲、乙、丙、丁四個電阻圖中符合要求的電路圖是           圖。



查看答案和解析>>

科目：高中物理 來源：同步題 題型：實驗題

有一待測電阻R，其阻值在1 000～1 100 Ω之間，實驗室準備用來測量該電阻值的實驗器材有：
電壓表V(量程0～15 V，內電阻約20 kΩ)
電流表A1(量程0～30 mA，內電阻約20 Ω)
電流表A2(量程0～300 mA，內電阻約40 Ω)
滑動變阻器R1(最大阻值為20 Ω，額定電流為1 A)
滑動變阻器R2(最大阻值為300 Ω，額定電流為0.1 A)
直流電源E(電動勢為9 V、內電阻約為0.5 Ω)
開關及導線若干
實驗要求電表讀數從零開始變化，并能多測幾組電流、電壓值，以便畫出電流-電壓的關系圖線，為了實驗?zāi)苷＿M行，減少測量誤差，還要求滑動變阻器便于調節，則
(1)電流表應選用________(填實驗器材的代號)。
(2)滑動變阻器應選用________(填實驗器材的代號)。
(3)甲、乙、丙、丁四個電路圖中符合要求的電路圖是________圖。


查看答案和解析>>

科目：高中物理 來源：陜西省模擬題 題型：實驗題

有一待測電阻R，其阻值在1000～1100Ω之間，實驗室準備用來測量該電阻值的實驗器材有：
電壓表V（量程0～15V，內電阻約20kΩ）
電流表A1（量程0～30mA，內電阻約20Ω）
電流表A2（量程0～300mA，內電阻約40Ω）
滑動變阻器R1（最大阻值為20Ω，額定電流為1A)）
滑動變阻器R2（最大阻值為300Ω，額定電流為0.1A）
直流電源E（電動勢為9V、內電阻約為0.5Ω）
開關及導線若干
實驗要求電表讀數從零開始變化，并能多測幾組電流、電壓值，以便畫出電流電壓的關系圖線，為了實驗?zāi)苷＿M行，減少測量誤差，還要求滑動變阻器便于調節，則
（1）電流表應選用______________（填實驗器材的代號）；
（2）滑動變阻器應選用______________（填實驗器材的代號）；
（3）甲、乙、丙、丁四個電路圖中符合要求的電路圖是______________圖。

查看答案和解析>>

科目：高中物理 來源： 題型：閱讀理解

（2013?棗莊一模）（1）如圖甲所示，是利用打點計時器測量小車沿斜面下滑時所受阻力的示意圖．小車拖 著紙帶沿斜面下滑時，打出的一段紙帶如圖乙所示，其中O為小車開始運動時打出的點． 設小車在斜面上運動時所受阻力恒定0

①已知打點計時器使用的交流電頻率為50Hz，則小車下滑的加速度a=
4.1
4.1
 m/s2，打E點時小車速度vg=
2.5
2.5
 m/sD （結果均保留兩位有效數字）
②為了得出小車下滑過程中所受的阻力，在知道小車下滑的加速度a、打E點時速度vg、小車質量m、重力加速度g的情況下，只用刻度尺還需要測量的物理量為
斜面長度L及高度H
斜面長度L及高度H
，阻力的 表達式為
mg
H
L
-ma
mg
H
L
-ma
（用字母表示）．
（2）對某圓柱狀導電元件進行研究．
①用多用電表的歐姆擋試測元件在常溫下的電阻值，在正確操作的情況下，當發現表頭 指針偏轉的角度過大或過小時，應換用其它擋位測量．在換擋后、進行測量之前，應當進 行的操作是
重新進行歐姆調零
重新進行歐姆調零
再測量讀數
再測量讀數
．
②圖甲是說明書中給出的伏安特性曲線，可由該曲線得到各狀態下的電阻值．為了研究 材料的電阻率，還需要測量元件的長度和截面直徑．如圖乙，用螺旋測微器測得的直徑 讀數為
1.990
1.990
mm
③實驗室中提供以下器材，用來檢驗該元件的伏安特性線是否和說明書中所給的一致．
A．電壓表V（量程為0-3V，內阻約5kΩ）
B．電流表A（量程為0-0.6A，內阻約0.1Ω）
C．滑動變阻器R1（O-10Ω，額定電流1.5A）
D?滑動變阻器R2（0-1000Ω，額定電流0.5A）
E．直流電源（電動勢3V，內阻忽略不計）
F．開關一個、導線若干
試設計實驗電路，并在答題紙中圖丙方框內畫出電路圖，導電元件用“”表示．滑動變阻器應選擇
R1
R1

查看答案和解析>>
