有一電流表其內阻為100歐姆，滿偏電流為500微安
（1）若用它改裝成量程為2、5A的電流表，應如何改裝？
（2）若用它改裝成量程為3V的電壓表，應如何改裝？

現有一滿偏電流為50uA、內阻約為800～850Ω的59C2型小量 程電流表G（表頭），另外可供選擇的器材有：
A．電壓表V（量程3V，內阻約為20kQ）
B．電流表A₁（量程200μA．內阻約為500Ω）
C．電流表A₂（量程0.6A，內阻約為3Ω）
D．定值電阻R（阻值10kΩ）
E．電阻箱R'（最大阻值9999Ω）
F．滑動變阻器R（最大阻值100Ω）
G．電源E（電動勢3V）．
H．開關S

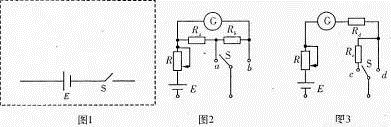

（1）測量小量程電流表G的內阻．為了盡量減小誤差，要求測量多組數據，所提供的電流表中，應選用______（填寫字母代號），請?jiān)趫D1的虛線框中畫出符合要求的實驗電路圖（其中電源、開關及連線已畫 出）．

（2）將G改裝成兩種倍率（如“X1”“X10”）的歐姆表．現有兩種備選電路，如圖2和圖3所示，則圖______（選填“2”或“3”）為合理電路；在合理的電路中，當開關S合向______端，這時的歐姆表是較大倍率擋．

現有一滿偏電流為50uA、內阻約為800～850Ω的59C2型小量 程電流表G（表頭），另外可供選擇的器材有：
A．電壓表V（量程3V，內阻約為20kQ）
B．電流表A₁（量程200μA．內阻約為500Ω）
C．電流表A₂（量程0.6A，內阻約為3Ω）
D．定值電阻R（阻值10kΩ）
E．電阻箱R'（最大阻值9999Ω）
F．滑動變阻器R（最大阻值100Ω）
G．電源E（電動勢3V）．
H．開關S
（1）測量小量程電流表G的內阻．為了盡量減小誤差，要求測量多組數據，所提供的電流表中，應選用______（填寫字母代號），請?jiān)趫D1的虛線框中畫出符合要求的實驗電路圖（其中電源、開關及連線已畫 出）．

（2）將G改裝成兩種倍率（如“X1”“X10”）的歐姆表．現有兩種備選電路，如圖2和圖3所示，則圖______（選填“2”或“3”）為合理電路；在合理的電路中，當開關S合向______端，這時的歐姆表是較大倍率擋．

（I）用螺旋測器測量金屬導線的直徑，其示數如圖1所示，該金屬導線的直徑為______mm．

（II）如圖2為歐姆表面原理示意圖，其中電流表的滿偏電流I_g=300μa，內阻R_g=100Ω，可變電阻R的最大阻值為10kΩ，電池的電動勢E=1.5V，內阻r=0.5Ω，圖中與接線柱A相連的表筆顏色應是______色，按正確使用方法測量電阻R_x的阻值時，指針指在刻度盤的正中央，則R_x=______kΩ．
（III）為了測量某一新發現的行星的半徑和質量，一艘宇宙飛船飛近它的表面進行實驗．飛船在引力作用下進入該行星表面的圓形軌道，在繞行中做了第一次測量．繞行數圈后，著陸在該行星上，并進行了第二次測量．已知萬有引力常量為G．飛船上備有以下實驗器材：
A．一只精確秒表；B．一個已知質量為m的物體；C．一個量程合適的彈簧秤；D．一把刻度尺
請根據題意回答：
（1）第一次測量所選用的實驗器材為______（填代表器材的字母），直接測量的物理量是______（同時用文字和符號表示）
  （2）第二次測量所選用的實驗器材為______（填代表器材的字母），直接測量的物理量是______（同時用文字和符號表示）
（3）行星的半徑為R、質量為M的表達式是：半徑R=______、質量M=______（用已知量和測出的物理量表示）．
