在“測量小燈泡的電功率實驗”時，調節滑動變阻器，電壓表示數均達不到燈泡的額定電壓值，其原因可能是

A．變阻器的總電阻太大
B．電壓表量程太大
C．電源電壓太低
D．燈泡開路
相關習題

科目：初中物理 來源：同步題 題型：單選題

在“測量小燈泡的電功率實驗”時,調節滑動變阻器，電壓表示數均達不到燈泡的額定電壓值，其原因可能是
[     ]
A. 變阻器的總電阻太大
B. 電壓表量程太大
C. 電源電壓太低
D. 燈泡開路

查看答案和解析>>

科目：初中物理 來源： 題型：

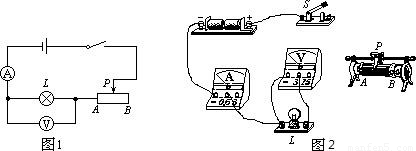

在“測量小燈泡的電功率”實驗中，小燈泡的額定電壓為2.5V，電源電壓為2節干電池，實驗電路圖如圖1所示．
精英家教網
（1）根據電路圖1，用筆畫線代替導線將圖2中的電路連接完整．
（2）在根據電路圖連接實物器材的過程中，開關處于

狀態．
（3）若實驗中電流表、電壓表都正常工作且都有示數，小燈泡能發光，滑動變阻器也能正常工作，但無論怎樣調節滑動變阻器，電壓表示數都低于2.5V，則原因可能是：（

）
A．小燈泡短路       B．小燈泡的燈座接觸不良
C．電池舊了         D．電壓表的正、負接線柱反
（4）排除故障后，調節滑動變阻器測得如表所示的三組數據，則小燈泡的額定功率為

W，此時燈絲電阻為

Ω．
實驗次數 1 2 3
電壓U/V 2.0 2.5 2.8
電流I/A 0.30 0.36 0.38

查看答案和解析>>

科目：初中物理 來源： 題型：閱讀理解

在“測量小燈泡的電功率”實驗中，所測燈泡的額定電壓為3.8V．
（1）圖甲是小婷同學沒有連接完的實物電路，請用筆畫線代替導線幫她將電路連接完整；
（2）小婷連接完最后一根導線時，燈泡立即發出很亮的光，其操作存在的問題是：①
連接電路時開關沒有斷開
連接電路時開關沒有斷開
；②
變阻器的阻值沒有調到最大
變阻器的阻值沒有調到最大
；
（3）糾正上述操作后，小婷測出三組數據，第一次當電壓表示數為3V時，電流表的示數如圖乙所示，則通過小燈泡的電流為
0.28
0.28
A，實際功率為
0.84
0.84
W，要測出小燈泡的額定功率，她應將變阻器的滑片P向
A
A
端移動（選填“A”或“B”），同時眼睛應觀察
電壓表
電壓表
（選填“電流表”或“電壓表”）的示數．
（4）由于電壓表損壞，小聰同學再利用一個阻值已知的電阻R0，設計了另一種實驗方案測小燈泡的額定功率，電路如圖丙所示，其中電源電壓一定但未知，具體操作如下：①斷開開關S2、閉合開關S1，移動滑片P至某一位置，讀出電流表示數I1；②
再斷開開關S1、閉合開關S2，讀出電流表示數I2
再斷開開關S1、閉合開關S2，讀出電流表示數I2
；先算出燈泡的電阻RL=
I1R0
I2-I1
I1R0
I2-I1
（用所測的物理量和已知量表示），再根據P額=
U額2
RL
，計算燈泡的額定功率；
③按此方案測量，發現實驗結果與真實值相差較大，原因是：
所測燈泡電阻不是燈泡在正常發光時的電阻，燈泡電阻隨溫度變化而變化
所測燈泡電阻不是燈泡在正常發光時的電阻，燈泡電阻隨溫度變化而變化
．仔細分析后，小聰認為要準確測出燈泡的額定功率，只需將上述步驟①改為：
斷開開關S2、閉合開關S1，調節變阻器滑片P，使電流表示數為3.8V/R0
斷開開關S2、閉合開關S1，調節變阻器滑片P，使電流表示數為3.8V/R0
．

查看答案和解析>>

科目：初中物理 來源： 題型：

在“測量小燈泡的電功率”實驗中，已知電源電壓為3V，請完成下列任務：
（1）在圖中的圓圈內正確填入電表符號，使實驗電路圖完整．
（2）請你用筆畫線代替導線，把圖中電路連接完整，要求變阻器滑片向右移動，電壓表示數變�。�

（3）在進行實驗時，移動滑動變阻器的滑片，發現小燈泡始終不亮，電壓表示數為3V，電力表示數為0，故障的原因是
C
C

A．電流表斷路
B．小燈泡被短路
C．小燈泡的燈絲斷了
D．電流表被短路
（4）故障排除后，調節變阻器滑片到某位置時，電壓表和電流表的示數入圖所示，則小燈泡的實際功率是
0.6
0.6
W．

查看答案和解析>>

科目：初中物理 來源： 題型：解答題

在“測量小燈泡的電功率”實驗中，小燈泡的額定電壓為2.5V，電源電壓為2節干電池，實驗電路圖如圖1所示．

（1）根據電路圖1，用筆畫線代替導線將圖2中的電路連接完整．
（2）在根據電路圖連接實物器材的過程中，開關處于________狀態．
（3）若實驗中電流表、電壓表都正常工作且都有示數，小燈泡能發光，滑動變阻器也能正常工作，但無論怎樣調節滑動變阻器，電壓表示數都低于2.5V，則原因可能是：（________）
A．小燈泡短路　　　 B．小燈泡的燈座接觸不良
C．電池舊了　　　　 D．電壓表的正、負接線柱反
（4）排除故障后，調節滑動變阻器測得如表所示的三組數據，則小燈泡的額定功率為________W，此時燈絲電阻為________Ω．
實驗次數123
電壓U/V2.02.52.8
電流I/A0.300.360.38

查看答案和解析>>

科目：初中物理 來源： 題型：解答題

在“測量小燈泡的電功率”實驗中，已知電源電壓為3V，請完成下列任務：
（1）在圖中的圓圈內正確填入電表符號，使實驗電路圖完整．
（2）請你用筆畫線代替導線，把圖中電路連接完整，要求變阻器滑片向右移動，電壓表示數變�。�

（3）在進行實驗時，移動滑動變阻器的滑片，發現小燈泡始終不亮，電壓表示數為3V，電力表示數為0，故障的原因是______
A．電流表斷路
B．小燈泡被短路
C．小燈泡的燈絲斷了
D．電流表被短路
（4）故障排除后，調節變阻器滑片到某位置時，電壓表和電流表的示數入圖所示，則小燈泡的實際功率是______W．

查看答案和解析>>

科目：初中物理 來源：2009年湖北省襄陽市宜城市中考物理模擬試卷（解析版） 題型：解答題

在“測量小燈泡的電功率”實驗中，小燈泡的額定電壓為2.5V，電源電壓為2節干電池，實驗電路圖如圖1所示．

（1）根據電路圖1，用筆畫線代替導線將圖2中的電路連接完整．
（2）在根據電路圖連接實物器材的過程中，開關處于______狀態．
（3）若實驗中電流表、電壓表都正常工作且都有示數，小燈泡能發光，滑動變阻器也能正常工作，但無論怎樣調節滑動變阻器，電壓表示數都低于2.5V，則原因可能是：（______）
A．小燈泡短路       B．小燈泡的燈座接觸不良
C．電池舊了         D．電壓表的正、負接線柱反
（4）排除故障后，調節滑動變阻器測得如表所示的三組數據，則小燈泡的額定功率為______W，此時燈絲電阻為______Ω．
實驗次數123
電壓U/V2.02.52.8
電流I/A0.300.360.38

查看答案和解析>>

科目：初中物理 來源：2008年福建省寧德市中考物理試卷（解析版） 題型：解答題

在“測量小燈泡的電功率”實驗中，小燈泡的額定電壓為2.5V，電源電壓為2節干電池，實驗電路圖如圖1所示．

（1）根據電路圖1，用筆畫線代替導線將圖2中的電路連接完整．
（2）在根據電路圖連接實物器材的過程中，開關處于______狀態．
（3）若實驗中電流表、電壓表都正常工作且都有示數，小燈泡能發光，滑動變阻器也能正常工作，但無論怎樣調節滑動變阻器，電壓表示數都低于2.5V，則原因可能是：（______）
A．小燈泡短路       B．小燈泡的燈座接觸不良
C．電池舊了         D．電壓表的正、負接線柱反
（4）排除故障后，調節滑動變阻器測得如表所示的三組數據，則小燈泡的額定功率為______W，此時燈絲電阻為______Ω．
實驗次數123
電壓U/V2.02.52.8
電流I/A0.300.360.38

查看答案和解析>>

科目：初中物理 來源： 題型：填空題

在“測量小燈泡的電功率”實驗中，已知電源電壓為3V，請完成下列問題：
①請你用筆畫線代替導線，把圖中電路連接完整．要求變阻器滑片向右移動，電壓表示數變大．
②在進行實驗時，移動滑動變阻器的滑片，發現小燈泡始終不亮，電壓表示數為3V，電流表示數為0．故障的原因是________
A．電流表斷路　　 B．小燈泡被短路　　C．小燈泡的燈絲斷了　D．電流表被短路
③故障排除后，調節變阻器滑片到某位置時，電壓表和電流表的示數如圖 （c）所示，則小燈泡的實際功率是________W．

查看答案和解析>>

科目：初中物理 來源： 題型：解答題

在做“測量小燈泡的電功率”實驗時，選用的器材有：電壓恒為6V的電源、額定電壓為2.5V的小燈泡、滑動變阻器、電流表、電壓表、開關和導線等．圖甲是沒有連接完的實物電路．

（1）請你只添加一根導線，將實物電路連接完整．
（2）經適當調整后，閉合開關，移動滑片P到某處，發現電壓表的示數為2.2V，要測量小燈泡的額定功率，應將滑片P向______端滑動．（選填：“左”或“右”）；
（3）通過移動滑片P，測得多組數據，繪制成U-I圖象如圖16乙所示．據此可計算出小燈泡正常發光時，滑動變阻器消耗的功率是______W．

查看答案和解析>>
