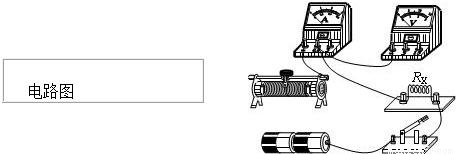

如圖所示，定值電阻R_X和滑動變阻器串聯，用電流表測量通過R_X的電流，用電壓表測量R_X兩端的電壓，電源是兩節普通的干電池串聯，
（1）在方框中畫出實驗電路圖．

（2）在實物圖中，用筆畫線代替導線，完成電路連接．（要求滑動變阻器的滑片向右移動時，電流表的示數變大）
（3）連接電路時，開關應 ______．（填“斷開”或“閉合”）．滑動變阻器的滑片應置于 ______位置．
（4）若某次測量時電壓表和電流表的示數如圖所示，則電壓表的示數為 ______V，電流表的示數為 ______A．

（5）小軍同學在做實驗時，電路連接無誤．閉合開關后，發現電流表的指針明顯偏轉，而電壓表的示數為零．該故障的原因可能是 ______．
（6）小飛同學在做實驗時，閉合開關后發現電壓表和電流表都有示數，但其示數都不隨變阻器滑片的移動而改變，產生該現象的原因可能是 ______．

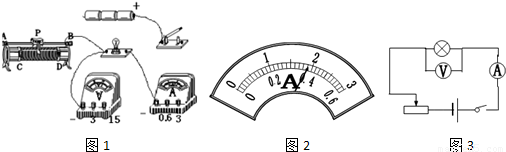

如圖所示，是某實驗小組選用的測定小燈泡電功率所需要的電路元件．小燈泡的額定電壓為3.8V，估計小燈泡的阻值約為10Ω．

（1）請根據實驗電路圖1，用筆畫線代替導線，將電路元件連接起來．
（2）測定小燈泡電功率原理是______．
（3）若一同學連接電路后發現：小燈泡逐漸變亮?xí)r，電壓表的示數逐漸變�。�造成這一現象的原因是______．
（4）正確連接電路后，繼續進行實驗，當小燈泡正常發光時，電流表的示數如圖2所示，其示數為_(kāi)_____ A，則被測小燈泡額定電功率為_(kāi)_____W．
（5）滑動變阻器的作用______和______
（6）實驗發現燈泡亮度不同時燈絲電阻也不同，原因是：______．

如圖所示，在研究“電流跟電壓、電阻關系”時，記錄數據如下：

實驗次數	電阻R=10Ω
	U/V	I/A
1	1	0.1
2	2	0.2
3	3	0.3

實驗次數	電壓U=3V
	R/Ω	I/A
4	5	0.6
5	10	0.3
6	15	0.2

（1）實驗分為電壓和電阻一定兩組實驗用了    法，上述數據可以總結為關系式    ．依次進行表格中第5、6次實驗的過程中，滑片P應向    滑動．
（2）小明同學將R換作標有“2.5V”字樣的小燈泡，再進行“測量小燈泡的電阻”實驗當他連接好電路的最后一根導線時，小燈泡立刻發出微弱的光亮．導致上述現象的不規范的操作是    ．
（3）若某次測量時電壓表的示數為2V，電流表的示數如上圖乙所示，則電流表的示數為    A，此時燈泡的電阻為    Ω．
（4）小明同學分別記錄三組電壓和電流值，通過計算發現燈絲電阻是不同的，他還了解到其他同學也得到類似的結果．出現這種結果的原因是    ．
