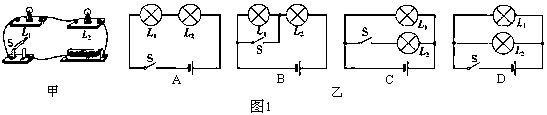

圖甲是小明連接的實物圖，與這個實物電路圖對應的電路圖是下圖中的

A．
B．
C．
D．
A
請?jiān)谶@里輸入關鍵詞：
相關習題

科目：初中物理 來源：四川省中考真題 題型：單選題

圖甲是小明連接的實物圖，與這個實物電路圖對應的電路圖是下圖中的
[     ]
A.
B.
C.
D.

查看答案和解析>>

科目：初中物理 來源： 題型：

圖甲是小明連接的實物圖，與這個實物電路圖對應的電路圖是圖乙中的;

查看答案和解析>>

科目：初中物理 來源： 題型：013

圖甲是小明連接的實物圖，與這個實物電路圖對應的電路圖是圖乙中的;

查看答案和解析>>

科目：初中物理 來源： 題型：閱讀理解

圖甲是小明“探究電流與電壓關系”的實驗中所連接的實物圖．

（1）①將甲圖中的滑動變阻器阻值調到最大，試觸開關時，會看到的現象是電壓表：
指針偏轉到右側無刻度線處
指針偏轉到右側無刻度線處
     電流表：
無示數
無示數

②圖甲中有一根導線接錯了，請?jiān)阱e(cuò)誤處畫“×”，并在圖上改正．
（2）改正錯誤后，測量了幾組電壓和電流的值如下表：
電壓U/V 1.2 1.6 2.0 2.4 2.8
電流I/A 0.12 0.16 0.20 0.24 0.28
分析數據得出的結論是：
電阻一定時，導體中的電流與導體兩端的電壓成正比
電阻一定時，導體中的電流與導體兩端的電壓成正比
．
（3）用這個電路還可以測量小燈泡的電阻．將定值電阻換成一只標有“2.5V”的小燈泡，閉合開關后當電壓表示數為2.5V時，電流表示數如圖乙所示，則小燈泡正常發光時的電阻是
10.4
10.4
Ω（保留小數點后一位數值），額定功率是
0.6
0.6
W，圖丙是小燈泡的U-I圖象，電流與電壓不成正比的原因是
小燈泡的電阻是變化的，隨燈絲的溫度升高而增大
小燈泡的電阻是變化的，隨燈絲的溫度升高而增大
．
（4）小明又發現了一種能測出小燈泡正常發光時電阻的方法．設計的電路如圖丁所示，其中最右邊表示標準電阻箱（阻值變化范圍是0～9999.9Ω）．（提示：圖中的選擇開關，可擲向A、B、C、D四檔，當選擇開關擲向A檔時，1、2兩支路同時接通）請你幫他完成主要的實驗步驟：
①將選擇開關與A相連，調節滑動變阻器的滑片，使電壓表的示數2.5V．
②將選擇開關與B相連，保持
滑動變阻器的滑片位置
滑動變阻器的滑片位置
不變，調節
電阻箱
電阻箱
使電壓表的示數仍為2.5V，記下
電阻箱接入電路中的電阻值R0
電阻箱接入電路中的電阻值R0
，即為小燈泡正常發光時的電阻．

查看答案和解析>>

科目：初中物理 來源： 題型：

如圖甲是小明同學在“測量小燈泡額定功率”的實驗中所連接的實物圖．燈泡的額定電壓是2.5V，電阻約為9Ω，滑動變阻器阻上標有“20Ω  1A”字樣，電源電壓為6V保持不變．

（1）把電路中缺的導線正確連好，要求滑片向右移動，燈變亮．
（2）調節滑動變阻器使電壓表的示數為2.5V，電流表的示數如圖乙所示，電流表的讀數為
0.28
0.28
A，小燈泡的額定功率是
0.7
0.7
W．
（3）當閉合開關時，若發現無論怎樣移動滑動變阻器的滑片，電壓表的示數始終為電源電壓，電流表的示數幾乎為零，你認為電路故障的原因可能是
燈泡斷路
燈泡斷路
．
（4）小明測出了燈的額定功率后，又用該電路測量了多組電流表和電壓表的數據，求出了燈泡在不同發光狀態下的電阻值，發現這幾個電阻值相差較大．其主要原因是：
燈絲電阻與溫度有關
燈絲電阻與溫度有關
．

查看答案和解析>>

科目：初中物理 來源： 題型：閱讀理解

小明同學想用圖甲所示的電路來驗證“電流與電阻的關系”，他選擇的器材有：電壓恒為3V的電源，阻值為5Ω、10Ω，、20Ω的定值電阻各一只，“15Ω lA“的滑動變阻器一只，學生用電流表、電壓表各一只，開關和導線若于．他設想進行如下操作：
（1）實驗過程中他通過調節滑動變阻器來控制定值電阻兩端的電壓恒為1.5V．
A．先將R用5Ω的電阻接入電路中進行實驗，讀取與該電阻對應的電流值；
B．再用10Ω的電阻替換5Ω的電阻接入電路中進行實驗，讀取與該電阻對應的電流值；
C．最后他用20Ω的電阻替換10Ω的電阻接入電路中進行實驗，讀取與該電阻對應的電流值；
和小明同組的小紅同學經過分析和估算發現，這是無法完成的實驗設計，問：（a）小明此設計的主要問題出在哪里？
問題是：
滑動變阻器阻值偏小，不能使20Ω電阻接入電路時電壓保持1.5V
滑動變阻器阻值偏小，不能使20Ω電阻接入電路時電壓保持1.5V
．
（b）小紅提出：要改進小明的設計，只要更換掉一個不合適的器材就可以使上述問題得以解決，并指出所需器材是下列器材中的一個：30Ω的定值電阻、4.5V的電源、“50Ω lA“的滑動變阻器、單刀雙擲開關
小紅要更換的器材是：其他設計不變，只要將小明所選的
“15Ω lA”的滑動變阻器
“15Ω lA”的滑動變阻器
器材換為
“50Ω lA”的滑動變阻器
“50Ω lA”的滑動變阻器
．
（2）根據題意，請你選擇合適的電表量程，并幫助小明按照電路圖用筆畫線代替導線完成右邊實物圖（圖乙）的連接．

查看答案和解析>>

科目：初中物理 來源： 題型：閱讀理解

小明在做“伏安法測電阻”的實驗時．
（1）按所示電路圖1，用筆畫線代替導線將實物2連接起來，電壓表選用0～3V量程．

（2）閉合開關前，應將滑動變阻器滑片置于
B
B
（A/B）端，閉合開關后，發現電流表示數為零，電壓表有明顯偏轉，且移動滑片電壓表示數幾乎不變，則電路中可能出現的故障是
與電壓表并聯的電阻R斷路
與電壓表并聯的電阻R斷路
．


（3）改正電路正確無誤后開始實驗．前兩次的實驗數據已填在下面的表格內，第三次實驗時電流表的示數如圖3所示，請將下面表格中的空白處填寫完整．（計算結果保留一位小數）
實驗次數 電流/A 電壓/V 電阻/Ω 測量結果
R=
8.1
8.1
Ω
1 0.30 2.5 8.3
2 0.26 2.1 8.1
3  ①
0.2
0.2
 1.6
8.0
8.0
（4）小明將一只“2.5V0.75W”燈泡接入電路中原電阻R的位置，通過伏安法準確測出了幾組數據如下表：由此可知此燈泡正常發光時的電阻是
8.3
8.3
Ω，分析表中的數據，發現隱含的一條關于電阻的規律是
燈泡電阻隨溫度的升高而增大
燈泡電阻隨溫度的升高而增大
．
試驗次數 1 2 3
U/V 2.5 2.0 1.5
I/A 0.3 0.28 0.25
R/ 8.3 7.1 6
（5）完成本次實驗后，愛動腦筋的小明想利用“等效替代”的思想設計的測量電阻Rx阻值的實驗，經過思考后他設計出甲乙兩種方案，（其中R為電阻箱）．老師看了他設計的這兩個方案，告訴他們兩個方案中有一個可行，另一個不可行，不可行方案在原基礎上經過一定的改進后會變得可行．你認為可行的是
甲
甲
（甲/乙）方案，而另一方案不可行的原因是
不能測出流過待測電阻的電流
不能測出流過待測電阻的電流
．若要使該方案改進后可行，請你原電路的基礎上將所改進之處在圖上標出．

查看答案和解析>>

科目：初中物理 來源： 題型：

（8分）小明在做“測定小燈泡額定功率”的實驗時，電源電壓為6.0V，小燈泡的額定電壓
為3.8V，阻值約為12Ω。如圖11-甲所示是小勇同學連接的實物電路。
次數
電壓
電流
亮度
1
3V
0.25A
較暗
2
3.8V

正常
3
4.5
0.32A
很亮

（1）根據題目要求，把圖甲中的電路補充完整。（1分）
（2）在正確連接電路時，開關必須_______，滑動變阻器的滑片應移至________端（選C或D）。實驗時，要使小燈泡正常發光，應調節滑動變阻器使電壓表的示數為_______V，若此時電流表的示數如圖11-乙所示，電流為_______A，那么小燈泡的額定功率是_______W。
（3）小明同學在檢查電路連接正確后，閉合開關，發現小燈泡不亮，電壓表有示數且為6.0V，電流表示數為0，則產生這個故障的原因可能是______________________。
（4）小明還注意到，這個實驗裝置也可以用來測小燈泡的電阻，于是他動手實驗并記錄如上表的數據。通過計算燈泡燈絲的電阻，并發現燈絲的電阻值隨電壓升高而增大，他想：導體的電阻不是與電壓、電流無關嗎？怎么會有這樣的結論呢？請你給他作出合理的解釋：                                         。

查看答案和解析>>

科目：初中物理 來源：2013屆江蘇省無錫市東亭中學九年級上學期期中考試物理試卷（帶解析） 題型：實驗題

小明騎自行車上學途中，要經過一段上坡路．他思考：物體沖上斜坡的最大距離可能與哪些因素有關呢？
（1）他發現車子的初始速度越大，沖上斜坡的最大距離就越長．這是因?yàn)檐囎拥某跏妓俣仍酱�，它的初始�?dòng)能也越大，上坡過程中增加的         就越大重力勢能
（2）他進而又提出兩個猜想：
猜想一：物體沖上斜坡的最大距離可能與物體的質量大小有關；
猜想二：物體沖上斜坡的最大距離可能與斜坡的傾角大小有關．
為了驗證猜想一，他將與水平面平滑連接的長木板以一定的傾角θ固定，如下圖所示．實驗時為了讓不同質量的小球以相同的初始速度滑上長木板，請你在甲圖中的虛線框內為小明設計一實驗裝置，并說明使用該裝置進行實驗時的操作要點：
小明發現當不同質量的小球以相同初始速度滑上長木板時，向上滑行的最大距離均相同．這說明猜想一是             （選填“正確”或“錯誤”）的．
錯誤
在驗證猜想二的實驗中，小明讓同一小球以相同的初始速度分別滑上不同傾角的長木板，測得的數據記錄如表：

根據表中數據，請?jiān)趫D乙中描點作出s-θ圖象．
根據圖象得出的結論是：

查看答案和解析>>

科目：初中物理 來源：2011學年廣西省桂平市中考模擬考試物理卷.doc 題型：實驗題

（8分）小明在做“測定小燈泡額定功率”的實驗時，電源電壓為6.0V，小燈泡的額定電壓
為3.8V，阻值約為12Ω。如圖11-甲所示是小勇同學連接的實物電路。

次數
電壓
電流
亮度
1
3V
0.25A
較暗
2
3.8V

正常
3
4.5
0.32A
很亮

（1）根據題目要求，把圖甲中的電路補充完整。（1分）
（2）在正確連接電路時，開關必須_______，滑動變阻器的滑片應移至________端（選C或D）。實驗時，要使小燈泡正常發光，應調節滑動變阻器使電壓表的示數為_______V，若此時電流表的示數如圖11-乙所示，電流為_______A，那么小燈泡的額定功率是_______W。
（3）小明同學在檢查電路連接正確后，閉合開關，發現小燈泡不亮，電壓表有示數且為6.0V，電流表示數為0，則產生這個故障的原因可能是______________________。
（4）小明還注意到，這個實驗裝置也可以用來測小燈泡的電阻，于是他動手實驗并記錄如上表的數據。通過計算燈泡燈絲的電阻，并發現燈絲的電阻值隨電壓升高而增大，他想：導體的電阻不是與電壓、電流無關嗎？怎么會有這樣的結論呢？請你給他作出合理的解釋：                                         。

查看答案和解析>>
