如圖是“伏安法”測電阻時電流表和電壓表的示數．圖中電流表的示數是________A．這時待測電阻的阻值是________Ω．

下圖是“伏安法”測電阻時電流表和電壓表的示數．圖中電流表的示數是______A．這時待測電阻的阻值是______Ω．

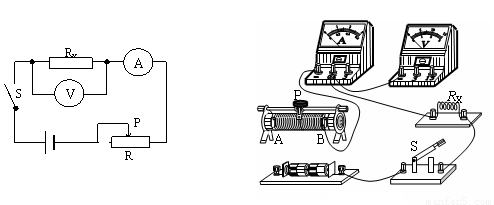

如圖是伏安法測電阻的電路圖和實物圖.

 (1)已知Rx約為10歐左右，請正確選擇電流表和電壓表量程，按電路圖順序連接實物元件 。

(2)閉合開關當P向左滑動時，電壓表及電流表示數如何變化？                       。

(3)實驗中滑動變阻器的作用是什么？                                               。

(4)待測電阻的計算式Rx＝             。

如圖是伏安法測電阻的電路圖和實物圖.

(1)已知Rx約為10歐左右，請正確選擇電流表和電壓表量程，按電路圖順序連接實物元件 。
(2)閉合開關當P向左滑動時，電壓表及電流表示數如何變化？                      。
(3)實驗中滑動變阻器的作用是什么？                                             。
(4)待測電阻的計算式Rx＝             。
