多項選擇

如圖所示，一個標有“6V，2W”的燈泡L和最大阻值為100Ω的滑動變阻器R串聯后，接在電壓為U的電路上，下列說法中正確的是

[　　]

A．若U=6V，無論怎樣移動滑片P，電路中的總功率均不會超過2W

B．若U＜6V，無論怎樣移動滑片P， L均不能正常發光

C．若U＞6V，在不損壞燈泡和變阻器的情況下，無論怎樣移動滑片P，電路中的總功率一定大于2W

D．當滑片P移至某個位置時，L和R的電功率可以相等

如圖所示，是“測定小燈泡的功率”實驗的電路圖；如圖是連接不完整的實驗電路，其中電源為三節新的干電池，燈泡的額定電壓3.5伏，其燈絲的電阻約為10歐，標有“10Ω 1A”字樣的滑動變阻器，要求：

(1)對照電路圖用筆畫線代替導線，將圖實驗電路中未連接部分連接好(注意兩電表量程的選擇)；

(2)當閉合電路的開關時，電路中可能出現的不正�，F(xiàn)象(見下表)：

請你參考下列選項，把表中空白部分補充完整(只填選取的選項代號)．

A．電路中e、f間斷路

B．電路中e、f間短路

C．滑動變阻器連入電路中的電阻太小

(3)為了測出小燈泡的額定功率應調節的元件是________，使電壓表示數為________伏．如果此時電流表的示數如圖所示，則該燈泡的額定功率為________瓦．

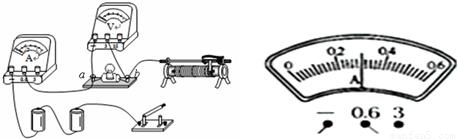

用圖所示器材測量小燈泡的電阻，燈泡的額定電壓為2.5V，滑動變阻器標有“10Ω，1A”的字樣．
（1）用筆畫線代替導線，將實驗電路連接完整，使滑動變阻器接入電路的阻值最大．
（2）當閉合電路的開關時，若出現以下不正�，F(xiàn)象（見下表）請你從下列選項中選擇可能的原因完成下表（只要填選項代號）

	電路中出現的不正常現象			可能的原因
順序	電燈的亮暗	電流表示數I/A	電壓表示數U/V
甲	不亮	0.54	0	B
乙	很亮	0.42	4.2
丙	不亮	0	4.5

A．電路中a、b間斷路
B．電路中a、b間短路
C．滑動變阻器連入電路中的電阻太小
（3）為了測出小燈泡正常發光時的電阻，應調節滑動變阻器，使電壓表示數為________V，若此時電流表示數如右上圖所示，該燈泡的電阻是________Ω（結果保留一位小數）

在“測定小燈泡電功率”的實驗中，小燈泡的額定電壓是2.5V，滑動變阻器上標有“10Ω 2A”字樣，小燈泡的電阻接近10Ω．
（1）連接不完整的電路如圖甲所示，請用筆畫線代替導線，將實物電路連接完整（要求導線不交叉）
（2）連接好電路后，為了保證電路安全，應將滑動變阻器滑片移至______（選填“A”或“B”）端，才能閉合開關；
（3）當閉合電路的開關時，若出現以下不正�，F(xiàn)象（見下表），請從下列選項中選擇可能的原因填入表中（只需選填選項代號）；

順序	電路中出現的不正常現象			可能的原因
	電燈的亮暗	電流表示數I/A	電壓表示數U/V
甲	不亮	0.3	0
乙	不亮	0	3
丙	很亮	0.29	2.8

A．電路中小燈泡開路　　　　　　　　　 B．電路中小燈泡短路
C．滑動變阻器連入電路中的電阻太小　　 D．滑動變阻器連入電路中的電阻太大
（4）當小燈泡正常發光時，電流表的示數如圖乙所示，則小燈泡的額定功率是______W
（5）將圖中的小燈泡更換成定值電阻，且電路連接完好，還可以完成的實驗是______
A．探究電流的磁場強弱與電流大小的關系　　B．探究電流與電壓的關系
C．探究電流產生的熱量與電阻的關系　　　　D．探究電流與電阻的關系
