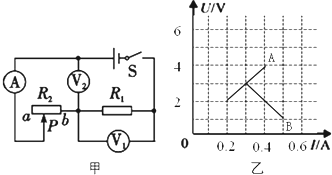

如圖甲所示電路，電源電壓保持不變，滑動變阻器標有“20Ω 1A”字樣，電流表的量程是0～0.6A，電壓表V₂的量程0～3V，電壓表V₁的量程0～15V。閉合開關S，在保證用電器和電表安全的前提下，兩個電阻的 “U－I”關系圖像截取了部分，如圖4乙所示。下列判斷正確的是（   ）

A．電源電壓為10V

B．滑動變阻器R₂的阻值變化范圍為2～10Ω

C．滑動變阻器R₂的阻值變化范圍為0～10Ω

D．滑動變阻器R₂的阻值變化范圍為10～20Ω

如圖甲所示電路，電源電壓保持不變，當閉合開關S，調節滑動變阻器R₂阻值從最大變化到最小，其“U－I”關系圖像如圖乙所示，則下列判斷正確的是

 　 A．電源電壓為10V

  　B．定值電阻R₁的阻值為20Ω

 　 C．變阻器滑片在中點時，電流表示數為0.3A

  　D．滑動變阻器R₂的阻值變化范圍為0～10Ω

如圖甲所示電路，電源電壓保持不變，滑動變阻器標有“20Ω 1A”字樣，電流表的量程是0～0.6A，電壓表V₂的量程0～3V，電壓表V₁的量程0～15V。閉合開關S，在保證用電器和電表安全的前提下，兩個電阻的 “U－I”關系圖像截取了部分，如圖4乙所示。下列判斷正確的是（  ）
