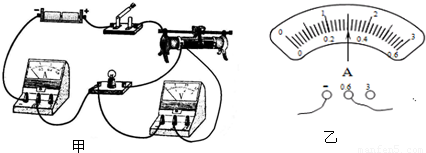

在用電壓表、電流表測量小燈泡電功率的實驗中，燈泡上標有“2.5V”的字樣，如圖甲所示。

（1）連接電路時開關應________。
（2）閉合開關前，滑動變阻器的滑片應移到      端（選填“左”或“右”）。
（3）小紅閉合開關后，發現燈泡不亮，電流表無示數，而電壓表示數接近3V，取下燈泡，兩表的示數仍不變。出現故障的原因可能是______________________。
（4）故障排除后，開始進行實驗，正確連接好電路后，閉合開關，當滑動變阻器的滑片向左移動時，電流表示數_________（選填“變大”、“變小”或“不變”）．當電壓表的示數為2.5V時，此時電流表指針如圖乙所示，則小燈泡的額定功率為       W．

在用電壓表、電流表測量小燈泡電功率的實驗中，燈泡上標有“2.5V”的字樣，如圖甲所示。

（1）連接電路時開關應________。

（2）閉合開關前，滑動變阻器的滑片應移到       端（選填“左”或“右”）。

（3）小紅閉合開關后，發現燈泡不亮，電流表無示數，而電壓表示數接近3V，取下燈泡，兩表的示數仍不變。出現故障的原因可能是______________________。

（4）故障排除后，開始進行實驗，正確連接好電路后，閉合開關，當滑動變阻器的滑片向左移動時，電流表示數_________（選填“變大”、“變小”或“不變”）．當電壓表的示數為2.5V時，此時電流表指針如圖乙所示，則小燈泡的額定功率為        W．

在用電壓表、電流表測量小燈泡電功率的實驗中，燈泡上標有“2.5V”的字樣，如圖甲所示．

（1）閉合開關前，滑動變阻器的滑片應移到______端（選填“左”或“右”）．
（2）小紅閉合開關后，發現燈泡不亮，電流表無示數，而電壓表示數接近3V，取下燈泡，兩表的示數仍不變．出現故障的原因可能是______．
（3）故障排除后，開始進行實驗，小紅根據測出的數據，在圖乙中畫出了小燈泡電流電壓變化的關系圖象．由圖可以判斷，小燈泡的額定功率為______W．
（4）根據圖象還可以判斷，小燈泡燈絲的電阻隨電壓的增大逐漸______，原因是______．

在用電壓表、電流表測量小燈泡電功率的實驗中，燈泡上標有“2.5V”的字樣。

（1)小紅根據電路圖連接了如圖所示的實驗電路，小剛檢查后發現有一根導線連接有錯誤。請你在這根導線上打“×”，并用筆畫線代替導線，畫出正確的連線。

(2）電路改正后，小紅閉合開關，發現燈泡不亮，電流表無示數，而電壓表示數接近3V，取下燈泡，兩表的示數仍不變。出現故障的原因可能是 。

(3）故障排除后，開始進行實驗，小剛根據測出的數據，在圖12中畫出了小燈泡電流電壓變化的關系圖像。由圖可以判斷，小燈泡的額定功率為 　W。

(4）根據圖還可以判斷，小燈泡燈絲的電阻隨電壓的增大逐漸 　，原因是 。

在用電壓表、電流表測量小燈泡電功率的實驗中，燈泡上標有“2.5V”的字樣。

（1)小紅根據電路圖連接了如圖所示的實驗電路，小剛檢查后發現有一根導線連接有錯誤。請你在這根導線上打“×”，并用筆畫線代替導線，畫出正確的連線。

(2）電路改正后，小紅閉合開關，發現燈泡不亮，電流表無示數，而電壓表示數接近3V，取下燈泡，兩表的示數仍不變。出現故障的原因可能是         。

(3）故障排除后，開始進行實驗，小剛根據測出的數據，在圖中畫出了小燈泡電流電壓變化的關系圖像。由圖可以判斷，小燈泡的額定功率為          W。

(4）根據下圖還可以判斷，小燈泡燈絲的電阻隨電壓的增大逐漸        ，原因是                           。
