一個額定電壓是2.5V的小燈泡，其正常工作時電阻約10Ω．小明想測定這個小燈泡的額定功率，實驗室中有如下器材：
電流表、電壓表、開關各一個，三個規格分別為A：“5Ω 1A”，B：“20Ω  0.5A”，C：“1kΩ 1A”的滑動變阻器，導線若干，電源（電壓為6V）．

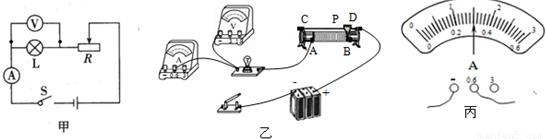

（1）小明設計了如圖甲所示電路圖，通過分析你認為小明應選用規格為______（選填A(yù)/B/C）的滑動變阻器．
（2）圖乙已連接了部分電路．請你根據圖甲所示電路圖．用筆畫線代替導線，將電路連接完整．

（3）小明正確選擇了滑動變阻器，按圖26甲的電路圖連接好電路，閉合開關，發現燈泡發光較暗，電流表有示數．任意移動滑動變阻器的滑片，電壓表示數不變（示數不為零）且小于2.5V．具體原因是______．
（4）小明排除故障后，繼續實驗．當電壓表的示數為2.5V時．電流表的示數（如圖丙所示），小燈泡的額定功率是______W．
（5）小明根據測量燈泡實際功率的多組實驗數據，作出了I-U圖象，如圖所示．結果發現圖線不是直線，這表明燈泡的電流與電壓______（填“成”或“不成”）正比，這是因為______．

一個額定電壓是2.5V的小燈泡，其正常工作時電阻約10Ω．小明想測定這個小燈泡的額定功率，實驗室中有如下器材：
電流表、電壓表、開關各一個，三個規格分別為A：“5Ω 1A”，B：“20Ω  0.5A”，C：“1kΩ 1A”的滑動變阻器，導線若干，電源（電壓為6V）．
（1）小明設計了如圖甲所示電路圖，通過分析你認為小明應選用規格為______（選填A(yù)/B/C）的滑動變阻器．
（2）圖乙已連接了部分電路．請你根據圖甲所示電路圖．用筆畫線代替導線，將電路連接完整．

（3）小明正確選擇了滑動變阻器，按圖26甲的電路圖連接好電路，閉合開關，發現燈泡發光較暗，電流表有示數．任意移動滑動變阻器的滑片，電壓表示數不變（示數不為零）且小于2.5V．具體原因是______．
（4）小明排除故障后，繼續實驗．當電壓表的示數為2.5V時．電流表的示數（如圖丙所示），小燈泡的額定功率是______W．
（5）小明根據測量燈泡實際功率的多組實驗數據，作出了I-U圖象，如圖所示．結果發現圖線不是直線，這表明燈泡的電流與電壓______（填“成”或“不成”）正比，這是因為______．

小明利用如圖甲所示的電路探究“電流跟電阻的關系”．已知電源電壓為6V且保持不變，實驗用到的電阻阻值分別為5Ω、10Ω、20Ω．

（1）請根據圖甲將圖乙所示的實物電路對應連接完整（導線不允許交叉）；
（2）閉合開關后，發現電流表無示數，而電壓表有示數，原因可能是______；
（3）排除故障后，進行實驗，實驗中多次改變R的阻值，調節滑動變阻器的滑片，使電壓表示數保持不變，記下電流表的示數，得到如圖丙所示的電流，隨電阻R變化的圖象；
①請在圖象上用一塊陰影部分面積表示每次實驗時R兩端電壓數值的大�。�
②上述實驗中，小明用5Ω的電阻做完實驗后，然后將10Ω的電阻接入電路，閉合開關，電壓表的示數將會變______（選填“變大”、“變小”或“不變”），此時應該向______（選填“左”或“右”）移動滑片，使電壓表示數為______V，然后讀出電流表的示數．
（4）實驗室提供了三個不同規格的滑動變阻器：A：“30Ω  2A”，B：“50Ω  1A”，C：“100Ω，0.1A”，要完成整個實驗，應該選取滑動變阻器______（填代號），不選另外兩個滑動變阻器的原因分別是：①______，②______．
（5）小明將電阻R換成額定電壓是3.8V的小燈泡，用上述電路來測量小燈泡的額定功率，他調節滑動變阻器使電壓表示數為3.8V后，不小心把玻璃泡打碎了（燈絲未斷），他發現電壓表的示數變小了，請你對這個現象提出一個猜想：______．

一個額定電壓是2.5V的小燈泡，其正常工作時電阻約10Ω．小明想測定這個小燈泡的額定功率，實驗室中有如下器材：
電流表、電壓表、開關各一個，三個規格分別為A：“5Ω 1A”，B：“20Ω  0.5A”，C：“1kΩ 1A”的滑動變阻器，導線若干，電源（電壓為6V）．
（1）小明設計了如圖甲所示電路圖，通過分析你認為小明應選用規格為______（選填A(yù)/B/C）的滑動變阻器．
（2）圖乙已連接了部分電路．請你根據圖甲所示電路圖．用筆畫線代替導線，將電路連接完整．

（3）小明正確選擇了滑動變阻器，按圖26甲的電路圖連接好電路，閉合開關，發現燈泡發光較暗，電流表有示數．任意移動滑動變阻器的滑片，電壓表示數不變（示數不為零）且小于2.5V．具體原因是______．
（4）小明排除故障后，繼續實驗．當電壓表的示數為2.5V時．電流表的示數（如圖丙所示），小燈泡的額定功率是______W．
（5）小明根據測量燈泡實際功率的多組實驗數據，作出了I-U圖象，如圖所示．結果發現圖線不是直線，這表明燈泡的電流與電壓______（填“成”或“不成”）正比，這是因為______．

一個額定電壓是2.5V的小燈泡，其正常工作時電阻約10Ω．小明想測定這個小燈泡的額定功率，實驗室中有如下器材：
電流表、電壓表、開關各一個，三個規格分別為A：“5Ω 1A”，B：“20Ω  0.5A”，C：“1kΩ 1A”的滑動變阻器，導線若干，電源（電壓為6V）．
（1）小明設計了如圖甲所示電路圖，通過分析你認為小明應選用規格為______（選填A(yù)/B/C）的滑動變阻器．
（2）圖乙已連接了部分電路．請你根據圖甲所示電路圖．用筆畫線代替導線，將電路連接完整．

（3）小明正確選擇了滑動變阻器，按圖26甲的電路圖連接好電路，閉合開關，發現燈泡發光較暗，電流表有示數．任意移動滑動變阻器的滑片，電壓表示數不變（示數不為零）且小于2.5V．具體原因是______．
（4）小明排除故障后，繼續實驗．當電壓表的示數為2.5V時．電流表的示數（如圖丙所示），小燈泡的額定功率是______W．
（5）小明根據測量燈泡實際功率的多組實驗數據，作出了I-U圖象，如圖所示．結果發現圖線不是直線，這表明燈泡的電流與電壓______（填“成”或“不成”）正比，這是因為______．

一個額定電壓是2.5V的小燈泡，其正常工作時電阻約10Ω．小明想測定這個小燈泡的額定功率，實驗室中有如下器材：
電流表、電壓表、開關各一個，三個規格分別為A：“5Ω 1A”，B：“20Ω  0.5A”，C：“1kΩ 1A”的滑動變阻器，導線若干，電源（電壓為6V）．
（1）小明設計了如圖甲所示電路圖，通過分析你認為小明應選用規格為______（選填A(yù)/B/C）的滑動變阻器．
（2）圖乙已連接了部分電路．請你根據圖甲所示電路圖．用筆畫線代替導線，將電路連接完整．

（3）小明正確選擇了滑動變阻器，按圖26甲的電路圖連接好電路，閉合開關，發現燈泡發光較暗，電流表有示數．任意移動滑動變阻器的滑片，電壓表示數不變（示數不為零）且小于2.5V．具體原因是______．
（4）小明排除故障后，繼續實驗．當電壓表的示數為2.5V時．電流表的示數（如圖丙所示），小燈泡的額定功率是______W．
（5）小明根據測量燈泡實際功率的多組實驗數據，作出了I-U圖象，如圖所示．結果發現圖線不是直線，這表明燈泡的電流與電壓______（填“成”或“不成”）正比，這是因為______．
