在“測定小燈泡的電阻”實驗中，小雨同學用一個電壓表、一個電流表、一個開關，電壓為3V的電源，額定電壓為2.5V的小燈泡和一個標有“20Ω、1.5A”的滑動變阻器．

（1）如果小燈泡的最小電阻約為5歐，電流表的量程應選______A為宜．

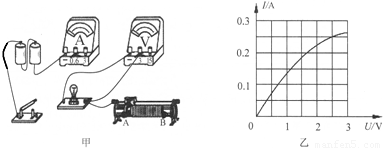

（2）請用筆畫線代替導線，將圖甲的實物電路連接完整（連線不得交叉）．要求當滑動變阻器的滑片向左移動時，電流表示數減小．
（3）在閉合開關之前，圖甲中滑動變阻器的滑片應放在阻值______處．閉合開關后，發現燈泡不發光，電流表和電壓表都有示數，小燈泡不發光的原因是______．
（4）改變滑動變阻器的阻值，多次測量通過小燈泡的電流和他兩端的電壓，根據記錄的數據，小雨畫出了小燈泡電流隨其兩端電壓變化的關系圖象（如圖乙），根據圖象提供的信息，計算出小燈泡的正常工作的電阻為______Ω，流過小燈泡的電流跟電壓不成正比的原因是______．
（5）另一組的同學在做實驗時，電路連接無誤． 閉合開關后，燈泡發光，發現電流表的指針明顯偏轉，而電壓表的示數為零． 該故障的原因可能是______．?
（6）這個電路除了可以測小燈泡的電阻外，還可以用來測量小燈泡的______．

 在“測定小燈泡的電阻”實驗中，小雨同學用一個電壓表、一個電流表、一個開關，電壓為3V的電源，額定電壓為2.5V的小燈泡和一個標有“20Ω、1.5A”的滑動變阻器。

      （1）如果小燈泡的最小電阻約為5歐,電流表的量程應選      A為宜。

      （2）請用筆畫線代替導線，將圖10甲的實物電路連接完整（連線不得交叉）。要求當滑動變阻器的滑片向左移動時，電流表示數減小。

   （3）在閉合開關之前，圖10中滑動變阻器的滑片應放在阻值       處．閉合開關后，發現燈泡不發光，電流表和電壓表都有示數，小燈泡不發光的原因是                           。

       （4）改變滑動變阻器的阻值，多次測量通過小燈泡的電流和他兩端的電壓，根據記錄的數據，小雨畫出了小燈泡電流隨其兩端電壓變化的關系圖像（如圖11乙），根據圖像提供的信息，計算出小燈泡的正常工作的電阻為      Ω，流過小燈泡的電流跟電壓不成正比的原因是                      。

    （5）另一組的同學在做實驗時，電路連接無誤． 閉合開關后，燈泡發光，發現電流表的指針明顯偏轉，而電壓表的示數為零． 該故障的原因可能是           ．

        （6）這個電路除了可以測小燈泡的電阻外，還可以用來測量小燈泡的       。

四、論述與計算題（第18題6分，第19題8分，第20題9分，共23分。解答應寫出必要的文字說明、步驟和公式，只寫出最后結果的不給分。）

用電熱紫砂鍋燉湯，由于能控制溫度，不僅燉出的湯味道香純，而且節約能源．只是因?yàn)榧訜徇^程中溫控開關S在溫度到達沸點時自動斷開，使電熱紫砂鍋維持小火燉煮．圖為電熱紫砂鍋的工作原理圖，其中L為發光二極管做成的指示燈，R₁為限流電阻，R₂和R₃為發熱電阻．電熱紫砂鍋的銘牌如下表所示．

××牌電熱紫砂鍋
額定電壓	220V
額定頻率	50Hz
加熱功率	1000W
燉煮功率	250W

（1）說出電熱紫砂罐工作過程中的能量轉化？
（2）正常工作時，小火燉煮半小時發熱電阻消耗多少度電？
（3）在用電高峰時，實際電壓為200V，那么電熱紫砂罐的加熱功率是多少？

如圖所示，直流電動機通過電流做功提升重物，但在電能轉化成機械能的過程中，有部分電能變成內能．已知線圈電阻1.5Ω，電動機正常工作時，通過線圈電流2A，物體質量540g，以10m/s勻速上升，不計繩的重力和一切摩擦．物體上升20s的過程中．求：
（1）電壓表讀數；
（2）電流通過線圈產生的熱量；
（3）提升物體的有用功；
（4）電動機工作效率．

如圖所示，直流電動機通過電流做功提升重物，但在電能轉化成機械能的過程中，有部分電能變成內能。已知線圈電阻1.5Ω，電動機正常工作時，通過線圈電流2A，物體質量540g，以1Om/s勻速上升，不計繩的重力和一切摩擦。物體上升20s的過程中。求：(l)電壓表讀數；(2)電流通過線圈產生的熱量；(3)提升物體的有用功；(4)電動機工作效率。
