如圖所示，該電表的示數是：

A．4.00伏
B．0.90伏
C．4.50安
D．0.90安

相關習題

科目：初中物理 來源：專項題 題型：單選題

如圖所示，該電表的示數是：

[ ]

A．4.00伏
B．0.90伏
C．4. 50安
D．0.90安

查看答案和解析>>

科目：初中物理 來源： 題型：

29、如圖所示，是某學習小組同學設計的研究“電磁鐵磁性強弱”的實驗電路圖．
（1）、要改變電磁鐵線圈中的電流大小，可通過

調節滑動變阻器的滑片位置

來實現；要判斷電磁鐵的磁性強弱，可觀察

電磁鐵吸引大頭針的多少

來確定．
（2）、下表是該組同學所做實驗的記錄：

電磁鐵（線圈）	50匝			100匝
實驗次數	1	2	3	4	5	6
電流/A	0.8	1.2	1.5	0.8	1.2	1.5
吸引大頭針的最多數目/枚	5	8	10	7	11	14

①．比較實驗中的1、2、3（或4、5、6），可得出的結論是：電磁鐵的匝數一定時，通過電磁鐵線圈中的電流

越大，磁性越強

；
②．比較實驗中的1和4（或2和5或3和6），可得出的結論是：電磁鐵線圈中的電流一定時，線圈匝數

越多，磁性越強

；
（3）、在與同學們交流討論時，另一組的一個同學提出一個問題：“當線圈中的電流和匝數一定時，電磁鐵的磁性強弱會不會還與線圈內的鐵芯大小有關？”
①．你對此猜想是：

電磁鐵在電流和匝數相同時，鐵芯越大磁性越強

；
②．現有大小不同的兩根鐵芯，利用本題電路說出你驗證猜想的方法：

在保證電流和匝數相同時，將大小不同的鐵芯分別插入通電螺線管中，觀察鐵芯吸引大頭針的多少

．

查看答案和解析>>

科目：初中物理 來源：嘉興 題型：問答題

如圖所示，是某學習小組同學設計的研究“影響通電螺線管磁性強弱的因素”的實驗電路圖．
（1）增大通電螺線管的電流，滑動變阻器的滑片應向______（選填“左”或“右”）移動．
（2）下表是該組同學所做實驗的記錄：

通電螺旋管中有無鐵芯	無鐵芯			有鐵芯
線圈匝數	50匝			50匝
實驗次數	1	2	3	4	5	6
電流/A	0.8	1.2	1.5	0.8	1.2	1.5
吸引大頭針的最多數目/枚	0	0	0	3	5	8

同學們發現無鐵芯組實驗中沒有吸引起大頭針，那么通電螺線管到底有沒有磁性呢？他們通過其他方法驗證了這幾次都是有磁性的．他們采用的方法可能是______．（寫出一種即可）
（3）在與同學們交流討論時，另一組的同學提出一個新問題：“當線圈中的電流和匝數一定時，通電螺線管的磁性強弱是否還與線圈內的鐵芯大小（粗細）有關？”現有大小不同的兩根鐵芯，請根據你的猜想并利用本題電路，寫出你驗證猜想的簡要操作方案：______．

查看答案和解析>>

科目：初中物理 來源： 題型：單選題

如圖所示，電源電壓保持不變，L₁上標有“1.2V？W”，L₂上標有“9V？W”．閉合開關S₁后，當開關S接“1”，滑片P在最左端時，電壓表示數為5.4V，L₁此時的實際功率是額定功率的 $數學公式$ ；當開關S接2時，P在中點，電壓表示數為2V．若將L₁和L₂串聯后接在該電源上時，電路中電流為0.2A，下面說法中正確的是：（設燈絲電阻不隨溫度改變）

A.
電源電壓為10V
B.
L₁的額定功率為2W
C.
L₂的額定功率3W
D.
滑動變阻器的最大阻值20Ω

查看答案和解析>>

科目：初中物理 來源： 題型：

如圖所示，電源電壓保持不變，L₁上標有“1.2V　？W”，L₂上標有“9V　 ?W”。閉合開關S₁后，當開關S接“1”，滑片P在最左端時，電壓表示數為5.4V，L₁此時的實際功率是額定功率的；當開關S接2時，P在中點，電壓表示數為2V。若將L₁和L₂串聯后接在該電源上時，電路中電流為0.2A，下面說法中正確的是：（設燈絲電阻不隨溫度改變）

A．電源電壓為10V　　　　

B．L₁的額定功率為2W

C．L₂的額定功率3W　　　

D．滑動變阻器的最大阻值20Ω 　　

查看答案和解析>>

科目：初中物理 來源： 題型：

如圖所示做“測定小燈泡功率”的實驗時，所用小燈泡的額定電壓為2.2V，電源兩端電壓為6V且保持不變．

（1）用筆畫線完成圖中所示的實驗電路的連接，并在圖框中畫出電路圖．
（2）完成電路連接，閉合開關后，小麗發現燈泡不亮、電流表無示數、電壓表示數接近電源電壓，出現故障的可能原因是

（填字母代號，只有一處故障）
A．燈泡短路 B．燈泡斷路 C．電壓表短路 D．電流表斷路
（3）某同學在連接好電路后閉合開關，卻發現無論怎樣移動滑動變阻器的滑片，電表示數都不變，而且燈泡的亮度比較暗．出現該現象的原因是：

把滑動變阻器電阻絲的兩個接線柱接入電路

．
（4）電路改正后閉合開關，電壓表示數如下圖所示，調節滑動變阻器滑片使小燈泡正常發光，滑片應向

左

（左或右）移動，此時電流表示數為0.3A，用公式

P=UI

，計算小燈泡的額定功率為

0.66

W．

查看答案和解析>>

科目：初中物理 來源： 題型：

如圖所示是探究小燈泡電阻時連接的實驗電路圖，選用的小燈泡的額定電壓為2.5V．

（1）某同學連接的電路如圖所示，請指出其中的兩處錯誤或不妥：①

；②

．
（2）將上述錯誤或不妥改正后，閉合開關，如果發現燈泡發出特別耀眼的光，且此時電流表、電壓表都有示數，則出現該現象的原因可能是

．
（3）該同學將測得的數據及計算結果填在下面的表格中：

實驗次數 物理量	1	2	3	4
電壓U/V	2.5	2.0	1.5	1.0
電流I/A	0.30	0.26	0.22	0.20
電阻R/Ω		7.7	6.8	5.0

小燈泡正常發光時的電阻為

Ω（保留一位小數）．
（4）分析表中的數據發現燈絲的電阻是變化的，這說明

．

查看答案和解析>>

科目：初中物理 來源： 題型：解答題

如圖所示做“測定小燈泡功率”的實驗時，所用小燈泡的額定電壓為2.2V，電源兩端電壓為6V且保持不變．

（1）用筆畫線完成圖中所示的實驗電路的連接，并在圖框中畫出電路圖．
（2）完成電路連接，閉合開關后，小麗發現燈泡不亮、電流表無示數、電壓表示數接近電源電壓，出現故障的可能原因是（填字母代號，只有一處故障）
A．燈泡短路　 B．燈泡斷路　 C．電壓表短路　 D．電流表斷路
（3）某同學在連接好電路后閉合開關，卻發現無論怎樣移動滑動變阻器的滑片，電表示數都不變，而且燈泡的亮度比較暗．出現該現象的原因是：．
（4）電路改正后閉合開關，電壓表示數如下圖所示，調節滑動變阻器滑片使小燈泡正常發光，滑片應向（左或右）移動，此時電流表示數為0.3A，用公式，計算小燈泡的額定功率為W．

查看答案和解析>>

科目：初中物理 來源：2012年上海市浦東新區中考物理一模試卷（解析版） 題型：解答題

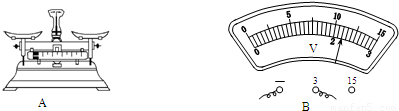

如圖所示的各種實驗裝置，請按照要求回答：

①圖A是測量______的儀器，測量時，應在它的右盤中放置______（選填“被測物體”或“砝碼”）．
②圖B所示是某電學儀表的表盤，使用時應把該儀表與用電器______聯，此時它的示數是______伏．

查看答案和解析>>

科目：初中物理 來源：2009-2010學年江蘇省蘇州市相城區九年級（上）期末物理試卷（解析版） 題型：解答題

如圖所示是一個電熱器電路．電熱絲、指示燈、開關構成串聯電路，接在電源上，已知該電路中有一個元件斷路，有一個元件短路，但不知道是哪兩個元件有故障．今用一個校驗電燈分別并聯接入某電路兩端，得到如表所示的結果．

校驗次數	1	2	3	4	5	6
校驗電燈接入點	a、f	a、b	c、d	e、f	a、d	c、f
較驗電燈發光情況	正常發光	不發光	亮度較暗	不發光	亮度較暗	正常發光

根據表格內容可判斷：（______）
A．指示燈斷路，開關短路
B．指示燈斷路，電熱絲短路
C．電熱絲斷路，開關短路
D．開關斷路，指示燈短路．

查看答案和解析>>
