圖1-4-7

圖為一條紙帶打上點后的情況，已知A、B、C、D四個點中，A點最先打出，D點最后打出，由下圖可知，A→B階段紙帶做________運動，B→C階段很接近________運動，C→D階段則做________運動，A→B、B→C和C→D三個階段中的平均速度大小依次為________m/s、________m/s和________m/s．已知交流電源的頻率為50Hz．

有關《探究小車速度隨時間變化的規(guī)律》實驗，完成下列問題：

（1）實驗中用到的打點計時器通常有兩種，即電磁式打點計時器和電火花打點計時器工作電壓分別是          和          的交流電．

（2）哪些操作對該實驗是沒有必要或是錯誤的（        ）

A．要用天平測出鉤碼質量

B．啟動打點計時器和釋放小車必須是同時的

C．在紙帶上確定計時起點時，必須要用打出的第一個點

D．作圖象時，必須要把描出的各點都要連在同一條曲線上

（3）下圖為一條做勻加速直線運動的紙帶，若量得OA=5.90cm，OB=6.74cm，OC=8.40cm，則vB=         m/s，vC=         m/s，a=         m/s2。

有關《探究小車速度隨時間變化的規(guī)律》實驗，完成下列問題：

（1）實驗中用到的打點計時器通常有兩種，即電磁式打點計時器和電火花打點計時器工作電壓分別是          和          的交流電．

（2）哪些操作對該實驗是沒有必要或是錯誤的（       ）

A．要用天平測出鉤碼質量

B．啟動打點計時器和釋放小車必須是同時的

C．在紙帶上確定計時起點時，必須要用打出的第一個點

D．作圖象時，必須要把描出的各點都要連在同一條曲線上

（3）下圖為一條做勻加速直線運動的紙帶，若量得OA=5.90cm，OB=6.74cm，OC=8.40cm，則vB=         m/s，vC=         m/s，a=         m/s2。

有關《探究小車速度隨時間變化的規(guī)律》實驗，完成下列問題：
（1）實驗中用到的打點計時器通常有兩種，即電磁式打點計時器和電火花打點計時器工作電壓分別是         和          的交流電．
（2）哪些操作對該實驗是沒有必要或是錯誤的（       ）

有關《探究小車速度隨時間變化的規(guī)律》實驗，完成下列問題：

（1）實驗中用到的打點計時器通常有兩種，即電磁式打點計時器和電火花打點計時器工作電壓分別是          和          的交流電．

（2）哪些操作對該實驗是沒有必要或是錯誤的（        ）

A．要用天平測出鉤碼質量

B．啟動打點計時器和釋放小車必須是同時的

C．在紙帶上確定計時起點時，必須要用打出的第一個點

D．作圖象時，必須要把描出的各點都要連在同一條曲線上

（3）下圖為一條做勻加速直線運動的紙帶，若量得OA=5.90cm，OB=6.74cm，OC=8.40cm，則vB=         m/s，vC=         m/s，a=         m/s2。

某實驗小組用圖1所示裝置探究“重錘動能變化與重力對它做功的關系”，實驗中，讓拖著紙帶的重錘從高處由靜止自由落下，打點計時器在紙帶上打出一系列的點，通過對打下的點進行測量和研究，即可達到實驗目的

（1）圖2是實驗中打下的一條紙帶，O點是重物開始下落時打下的起點，該小組在紙帶上選取A、B、C、D、E、F、G七個計數點，每兩個計數點間還有一個計時點（圖中未畫出），各計數點與起點O的距離如圖所示，已知打點計時器工作頻率為50Hz，分別計算B、C、D、E、F五個計數點與O點的速度平方差，請將D點的計算結果填入下表：（保留3位有效數字）

某實驗小組用圖1所示裝置探究“重錘動能變化與重力對它做功的關系”。實驗中，讓拖著紙帶的重錘從高處由靜止自由落下，打點計時器在紙帶上打出一系列的點，通過對打下的點進行測量和研究，即可達到實驗目的．

1. 圖2是實驗中打下的一條紙帶，O點是重物開始下落時打下的起點，該小組在紙帶上選取A、B、C、D、E、F、G七個計數點，每兩個計數點間還有一個計時點（圖中未畫出），各計數點與起點O的距離如圖所示，已知打點計時器工作頻率為50Hz，分別計算B、C、D、E、F五個計數點與O點的速度平方差△v²（△v²= v²- v₀²）。其中D點應填的數據為：      （保留3位有效數字）

2.以Δv ²為縱軸，以各計數點到O點的距離h為橫軸，在坐標系中做出Δv ²—h圖像。若不考慮誤差，認為動能的變化量等于重力做的功，利用做出的圖線的斜率，可求得當地的重力加速度g′=      ．（保留3位有效數字）

3.重錘下落過程中一定受到阻力的作用。若已知當地的重力加速度為g，用這一裝置測量重錘下落過程中受到的阻力F的大小，還需測量的物理量是        ， F大小的表達式為：F=      （用符號表示）

某實驗小組用圖1所示裝置探究“重錘動能變化與重力對它做功的關系”。實驗中，讓拖著紙帶的重錘從高處由靜止自由落下，打點計時器在紙帶上打出一系列的點，通過對打下的點進行測量和研究，即可達到實驗目的．

1. 圖2是實驗中打下的一條紙帶，O點是重物開始下落時打下的起點，該小組在紙帶上選取A、B、C、D、E、F、G七個計數點，每兩個計數點間還有一個計時點（圖中未畫出），各計數點與起點O的距離如圖所示，已知打點計時器工作頻率為50Hz，分別計算B、C、D、E、F五個計數點與O點的速度平方差△v²（△v²= v²- v₀²）。其中D點應填的數據為：     （保留3位有效數字）

2.以Δv ²為縱軸，以各計數點到O點的距離h為橫軸，在坐標系中做出Δv ²—h圖像。若不考慮誤差，認為動能的變化量等于重力做的功，利用做出的圖線的斜率，可求得當地的重力加速度g′=      ．（保留3位有效數字）

3.重錘下落過程中一定受到阻力的作用。若已知當地的重力加速度為g，用這一裝置測量重錘下落過程中受到的阻力F的大小，還需測量的物理量是       ， F大小的表達式為：F=      （用符號表示）

在利用自由落體法驗證機械能守恒定律的實驗中：

（1）下面列舉了該實驗的幾個操作步驟，不恰當的操作是     。

A．按照圖示的裝置安裝器件

B．將打點計時器接到電源的“直流輸出”上

C．釋放懸掛紙帶的夾子后，再接通電源開關打出一條紙帶，重復幾次

D．選擇一條理想的紙帶，對其進行測量

E．根據測量的結果，驗證gh與v²是否相等

（2）從打出的幾條紙帶中挑選最理想的紙帶的要求是                    ，若某小組打出一條紙帶，測得前兩個點間的距離為4.0mm，說明該小組操作過程存在錯誤，錯誤原因可能是                                       。

（3）如圖所示是實驗中測得的一條紙帶，各點距O點的距離分別為d₁，d₂，d₃，…，各相鄰點間的時間間隔為T，當地重力加速度為g，則B點的速度表達式為v_{B =}             。若B點和D點的速度v_B、v_D為已知量，要驗證物體從B到D的過程中機械能是否守恒，則需滿足                               關系，物體的機械能守恒。

（4）由這條紙帶還可以研究該重物下落過程的加速度，請寫出計算加速度的表達式

                          。

某實驗小組用圖1所示裝置探究“重錘動能變化與重力對它做功的關系”。實驗中，讓拖著紙帶的重錘從高處由靜止自由落下，打點計時器在紙帶上打出一系列的點，通過對打下的點進行測量和研究，即可達到實驗目的．

【小題1】 圖2是實驗中打下的一條紙帶，O點是重物開始下落時打下的起點，該小組在紙帶上選取A、B、C、D、E、F、G七個計數點，每兩個計數點間還有一個計時點（圖中未畫出），各計數點與起點O的距離如圖所示，已知打點計時器工作頻率為50Hz，分別計算B、C、D、E、F五個計數點與O點的速度平方差△v²（△v²= v²- v₀²）。其中D點應填的數據為：     （保留3位有效數字）

某實驗小組用圖1所示裝置探究“重錘動能變化與重力對它做功的關系”，實驗中，讓拖著紙帶的重錘從高處由靜止自由落下，打點計時器在紙帶上打出一系列的點，通過對打下的點進行測量和研究，即可達到實驗目的

（1）圖2是實驗中打下的一條紙帶，O點是重物開始下落時打下的起點，該小組在紙帶上選取A、B、C、D、E、F、G七個計數點，每兩個計數點間還有一個計時點（圖中未畫出），各計數點與起點O的距離如圖所示，已知打點計時器工作頻率為50Hz，分別計算B、C、D、E、F五個計數點與O點的速度平方差，請將D點的計算結果填入下表：（保留3位有效數字）

（2）以△v²為縱軸，以各計數點到O點的距離h為橫軸，在坐標系中作出△v²—h圖象．

（3）若不考慮誤差，認為動能的變化量等于重力做的功，利用作出的圖線的斜率，可求得當地的重力加速度g′=         ．（保留3位有效數字）

（4）重錘下落過程中一定受到阻力的作用，若已知當地的重力加速度為g，用這一裝置測量重錘下落過程中受到的阻力F的大小，還需測量的物理量是                        ．（用文字和符號表示）

（5）用測得量和已知量表示F大小的表達式為：F=               ．（用符號表示）

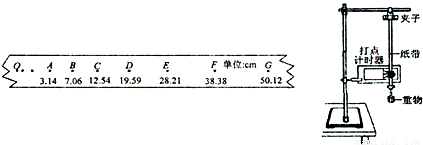

利用圖中所示的裝置可以研究自由落體運動．實驗中需要調整好儀器，接通打點計時器的電源，松開紙帶，使重物下落．打點計時器會在紙帶上打出一系列的小點．

（1）為了測得重物下落的加速度，還需要的實驗器材有______．（填入正確選項前的字母）
A．天平　　　　B．秒表　　　　C．米尺
（2）實驗中打下的一條紙帶，O點是重物開始下落時打下的起點，該小組在紙帶上選取A、B、C、D、E、F、G七個計數點，每兩個計數點間還有一個計時點（圖中未畫出），各計數點與起點O的距離如圖所示，已知打點計時器工作頻率為50Hz，分別計算B、C、D、E、F五個計數點，則當地的重力加速度為______（結果保留3位有效數字）．
