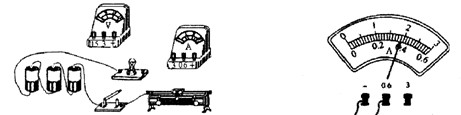

如圖所示是用電壓表和電流表測量某一小燈泡燈絲正常發光時的電阻和電功率所用的實物圖．該小燈泡正常發光時的電壓為2.5V，電阻約為15Ω。

（1）請你用筆畫線代替導線，把圖中電路連接起來（要求：①連線不交叉；②滑片P向左移，燈泡變暗；③電流表、電壓表選擇合適的量程．）
（2）在連接電路時，開關S不應該　　　　。
（3）閉合開關S后，發現電壓表示數為1.2V，這時應將滑片P向　　　端滑動，直到電壓表示數為       V時，再讀出電流表的示數，利用公式即可以算出小燈泡正常發光時的電阻。
（4）已知電壓表示數為2.5V時，電流表的示數如圖所示，該燈泡的額定功率為     W．

（5）實驗時，小陽發現電流表已損壞，但手邊還有另一只電壓表V₁和電阻箱（元件符號）可利用，請你幫助利用這些元件重新設計一個測定小燈泡額定功率的方案。
a.在方框內畫出新設計的電路圖；

b.按新設計的電路圖連接好電路后，將滑動變阻器的滑片P移到阻值最大處，再閉合開關，然后調節滑動變阻器的滑片P和          ，使接在小燈泡兩端的電壓表 V 的示數為2.5V；

（第(1)小題3分，其余每空1分，共7分）在“測定小燈泡的功率”的實驗中，小明同學設計的電路如圖所示，他選用的小燈泡的額定電壓為2.5V，電阻約為8Ω，電源為兩節干電池。

（1）請用筆畫線代替導線按電路圖（如圖甲），將實物電路（如圖乙）連接完整（連線不得交叉，正確選用電表的量程）。

（2）在連接電路的過程中開關應該是_            __的。

（3）連好電路后，閉合開關S，小明發現燈泡不發光，電流表的示數為零，電壓表的示數為3V，產生故障的原因可能是下列的哪種情況：_______________。

A. 小燈泡短路；           B. 小燈泡的燈絲斷了；

C. 滑動變阻器接觸不良；   D. 電壓表的正、負接線柱接反。

（4）某同學由于連接電路錯誤，在移動滑動變阻器的觸頭時，發現一只表的示數增大而另一只表的示數減小，其故障可能是_______________。

(5）排除故障后，調節滑動變阻器，使小燈泡在額定電壓下正常發光時，電流表的示數如圖所示，則燈泡的額定功率為               W。

（第(1)小題3分，其余每空1分，共7分）在“測定小燈泡的功率”的實驗中，小明同學設計的電路如圖所示，他選用的小燈泡的額定電壓為2.5V，電阻約為8Ω，電源為兩節干電池。

（1）請用筆畫線代替導線按電路圖（如圖甲），將實物電路（如圖乙）連接完整（連線不得交叉，正確選用電表的量程）。
（2）在連接電路的過程中開關應該是_            __的。
（3）連好電路后，閉合開關S，小明發現燈泡不發光，電流表的示數為零，電壓表的示數為3V，產生故障的原因可能是下列的哪種情況：_______________。

（第(1)小題3分，其余每空1分，共7分）在“測定小燈泡的功率”的實驗中，小明同學設計的電路如圖所示，他選用的小燈泡的額定電壓為2.5V，電阻約為8Ω，電源為兩節干電池。

（1）請用筆畫線代替導線按電路圖（如圖甲），將實物電路（如圖乙）連接完整（連線不得交叉，正確選用電表的量程）。

（2）在連接電路的過程中開關應該是_             __的。

（3）連好電路后，閉合開關S，小明發現燈泡不發光，電流表的示數為零，電壓表的示數為3V，產生故障的原因可能是下列的哪種情況：_______________。

A. 小燈泡短路；            B. 小燈泡的燈絲斷了；

C. 滑動變阻器接觸不良；    D. 電壓表的正、負接線柱接反。

（4）某同學由于連接電路錯誤，在移動滑動變阻器的觸頭時，發現一只表的示數增大而另一只表的示數減小，其故障可能是_______________。

(5）排除故障后，調節滑動變阻器，使小燈泡在額定電壓下正常發光時，電流表的示數如圖所示，則燈泡的額定功率為                W。

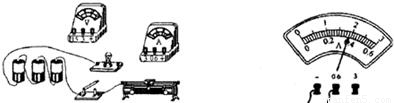

如圖所示是用電壓表和電流表測量某一小燈泡燈絲正常發光時的電阻和電功率所用的實物圖．該小燈泡正常發光時的電壓為2.5V，電阻約為15Ω。

（1）請你用筆畫線代替導線，把圖中電路連接起來（要求：①連線不交叉；②滑片P向左移，燈泡變暗；③電流表、電壓表選擇合適的量程．）

（2）在連接電路時，開關S不應該　　　　。

（3）閉合開關S后，發現電壓表示數為1.2V，這時應將滑片P向　　　端滑動，直到電壓表示數為        V時，再讀出電流表的示數，利用公式即可以算出小燈泡正常發光時的電阻。

（4）已知電壓表示數為2.5V時，電流表的示數如圖所示，該燈泡的額定功率為      W．

（5）實驗時，小陽發現電流表已損壞，但手邊還有另一只電壓表V₁和電阻箱（元件符號）可利用，請你幫助利用這些元件重新設計一個測定小燈泡額定功率的方案。

a.在方框內畫出新設計的電路圖；

b.按新設計的電路圖連接好電路后，將滑動變阻器的滑片P移到阻值最大處，再閉合開關，然后調節滑動變阻器的滑片P和           ，使接在小燈泡兩端的電壓表 V 的示數為2.5V；

如圖所示是用電壓表和電流表測量某一小燈泡燈絲正常發光時的電阻和電功率所用的實物圖．該小燈泡正常發光時的電壓為2.5V，電阻約為15Ω．
（1）請你用筆畫線代替導線，把圖中電路連接起來（要求：①連線不交叉；②滑片P向左移，燈泡變暗；③電流表、電壓表選擇合適的量程．）
（2）在連接電路時，開關S不應該______．
（3）閉合開關S后，發現電壓表示數為1.2V，這時應將滑片P向______端滑動，直到電壓表示數為______V時，再讀出電流表的示數，利用公式即可以算出小燈泡正常發光時的電阻．
（4）已知電壓表示數為2.5V時，電流表的示數如圖所示，該燈泡的額定功率為______W．
（5）實驗時，小陽發現電流表已損壞，但手邊還有另一只電壓表V₁和電阻箱（元件符號 ）可利用，請你幫助利用這些元件重新設計一個測定小燈泡額定功率的方案．
a．在方框內畫出新設計的電路圖；
b．按新設計的電路圖連接好電路后，將滑動變阻器的滑片P移到阻值最大處，再閉合開關，然后調節滑動變阻器的滑片P和______，使接在小燈泡兩端的電壓表 V 的示數為2.5V；
c．記下此時另一塊電壓表V₁的示數U和電阻箱連入電路中的阻值R₁；
d．根據所測數據，寫出計算小燈泡額定功率的表達式：P=______．

小明做“測定小燈泡額定功率”的實驗．被測小燈泡的額定電壓為3.8V，電阻約為10歐．實驗室有如下器材：電源（電壓未知）、電流表（0～0.6A　 0～3A）、電壓表（0～3V 0～15V）、滑動變阻器R （ 10歐 0.5A ）、開關各一只，導線若干．

（1）如圖是小明連接的不完整的實驗電路，請你幫他將圖中未連接部分接好．要求：電流表、電壓表選擇合適的量程，滑動變阻器的滑片向右移動時連入電路的阻值增大．
（2）在正確連接電路并調節滑動變阻器使小燈泡正常發光時示數如圖所示，則燈泡的額定功率是________W．
（3）實驗中，突然發現電壓表的示數變?yōu)榱?，電流表示?shù)增大，電路可能出現的故障是________．

小明做“測定小燈泡額定功率”的實驗。被測小燈泡的額定電壓為3.8V ，電阻約為10歐。實驗室有如下器材：電源（電壓未知）、電流表（0～0.6A 0～3A）、電壓表（0～3V　　0～15V）、滑動變阻器R ( 10歐 0.5A ）、開關各一只，導線若干。

（1）如圖是小明連接的不完整的實驗電路，請你幫他將圖中未連接部分接好。要求：電流表、電壓表選擇合適的量程，滑動變阻器的滑片向右移動時連入電路的阻值增大。

（2）在正確連接電路并調節滑動變阻器使小燈泡正常發光時示數如圖所示，則燈泡的額定功率是　　 W 。

（3）實驗中，突然發現電壓表的示數變?yōu)榱?，電流表示?shù)增大，電路可能出現的故障是 　　　　　　　　 .
