精英家教網 > 試題搜索列表 >將幾個小燈泡串聯后接入電路，閉合開關后發現只有一個小燈泡不亮，這個小燈泡不亮的原因可能是

將幾個小燈泡串聯后接入電路，閉合開關后發現只有一個小燈泡不亮，這個小燈泡不亮的原因可能是答案解析

科目：czwl 來源： 題型：

節日里安裝彩燈，現在手頭有幾十個彩燈泡，工作時兩端的電壓都不超過6.3V，只能用家庭電路供電，則可將
34
34
個彩燈
串
串
聯起來接入電路．

查看答案和解析>>

科目：czwl 來源： 題型：

小紅利用如圖甲所示的電路探究“電流與電阻的關系”．已知電源電壓為6V且保持不變，實驗用到的電阻R的阻值分別為25Ω、20Ω、15Ω、10Ω．

（1）請根據圖甲，用筆畫線代替導線將圖乙所示的實物電路連接完整．
（2）連好電路，閉合開關，發現電壓表有示數，電流表無示數，則故障可能是
電阻R斷路
電阻R斷路
．
（3）實驗中多次改變電阻R的阻值，調節滑動變阻器的滑片使電壓表示數不變，記下電流表的示數，得到電流I隨電阻R變化的實驗記錄表，請你在空白處填寫對應的數據．

實驗次數 定值電阻R/Ω 電流表示數I/A
1 5 0.6
2 10 0.3
43 15
0.2
0.2
4 20 0.15
5 25 0.12
（4）上述實驗中，小紅用5Ω電阻做完實驗后，斷開開關再將10Ω電阻接入電路，閉合開關，發現電壓表示數
大于
大于
（選填“大于”、“等于”或“小于”）．接下來的操作是
調節滑動變阻器的滑片P，使電壓表的示數保持不變
調節滑動變阻器的滑片P，使電壓表的示數保持不變
．
（5）為完成整個實驗，應該選取下面哪只滑動變阻器
A
A

A.50Ω    1.5A     B.50Ω    0.5A   C.20Ω   1.5A    D.20Ω  0.5A
（6）小紅又將乙圖中的電阻R換成標有“3.8V”的小燈泡，圖丙是使該燈泡正常發光時的電流表的示數，則該燈泡的額定功率為
0.76
0.76
W．

查看答案和解析>>

科目：czwl 來源： 題型：解答題

小紅利用如圖甲所示的電路探究“電流與電阻的關系”．已知電源電壓為6V且保持不變，實驗用到的電阻R的阻值分別為25Ω、20Ω、15Ω、10Ω．

（1）請根據圖甲，用筆畫線代替導線將圖乙所示的實物電路連接完整．
（2）連好電路，閉合開關，發現電壓表有示數，電流表無示數，則故障可能是________．
（3）實驗中多次改變電阻R的阻值，調節滑動變阻器的滑片使電壓表示數不變，記下電流表的示數，得到電流I隨電阻R變化的實驗記錄表，請你在空白處填寫對應的數據．

實驗次數定值電阻R/Ω電流表示數I/A
150.6
2100.3
4315________
4200.15
5250.12
（4）上述實驗中，小紅用5Ω電阻做完實驗后，斷開開關再將10Ω電阻接入電路，閉合開關，發現電壓表示數________（選填“大于”、“等于”或“小于”）．接下來的操作是________．
（5）為完成整個實驗，應該選取下面哪只滑動變阻器________
A.50Ω　 1.5A　　 B.50Ω　 0.5A　 C.20Ω　 1.5A　 D.20Ω 0.5A
（6）小紅又將乙圖中的電阻R換成標有“3.8V”的小燈泡，圖丙是使該燈泡正常發光時的電流表的示數，則該燈泡的額定功率為________W．

查看答案和解析>>

科目：czwl 來源：2012年江蘇省鹽城市東臺市富安中學中考物理二模試卷（解析版） 題型：解答題

小紅利用如圖甲所示的電路探究“電流與電阻的關系”．已知電源電壓為6V且保持不變，實驗用到的電阻R的阻值分別為25Ω、20Ω、15Ω、10Ω．

（1）請根據圖甲，用筆畫線代替導線將圖乙所示的實物電路連接完整．
（2）連好電路，閉合開關，發現電壓表有示數，電流表無示數，則故障可能是______．
（3）實驗中多次改變電阻R的阻值，調節滑動變阻器的滑片使電壓表示數不變，記下電流表的示數，得到電流I隨電阻R變化的實驗記錄表，請你在空白處填寫對應的數據．

實驗次數定值電阻R/Ω電流表示數I/A
150.6
2100.3
4315______
4200.15
5250.12
（4）上述實驗中，小紅用5Ω電阻做完實驗后，斷開開關再將10Ω電阻接入電路，閉合開關，發現電壓表示數______（選填“大于”、“等于”或“小于”）．接下來的操作是______．
（5）為完成整個實驗，應該選取下面哪只滑動變阻器______
A.50Ω    1.5A     B.50Ω    0.5A   C.20Ω   1.5A    D.20Ω  0.5A
（6）小紅又將乙圖中的電阻R換成標有“3.8V”的小燈泡，圖丙是使該燈泡正常發光時的電流表的示數，則該燈泡的額定功率為______W．

查看答案和解析>>

科目：czwl 來源： 題型：

5、在實驗室里，小明同學將兩只小燈泡接成如圖所示的電路．閉合開關，發現Ll燈比L2燈亮．要使兩燈亮度相同，下列措施中可行的是（　?。?/div>

查看答案和解析>>

科目：czwl 來源： 題型：

（2012?響水縣模擬）小明利用如圖所示的電路探究電流跟電阻的關系．已知電源電壓為6V且保持不變，實驗用到的電阻阻值分別為5Ω、10Ω、15Ω、20Ω、25Ω．
（1）請在實物電路中添加兩根導線將電路連接完整．
（2）實驗中多次改變R的阻值，調節滑動變阻器的滑片，使電壓表示數保持不變，記下電流表的示數，得到電流I隨電阻R變化的實驗記錄表，請你在空白處填寫對應的數據．

實驗 保持電壓表示數U=2.5V不變
次序 定值電阻R[Ω] 電流表示數I[A]
1 5 0.5
2 10 0.25
3 15
4 20
5 25 0.1
（3）由表中數據可以得出結論：電壓一定時，
電流跟電阻成反比
電流跟電阻成反比
．
上述實驗中，小明用5Ω的電阻做完實驗后，斷開開關，再將10Ω的電阻接入電路，閉合開關，發現電壓表示數
大于
大于
（大于/等于/小于）2.5V，接下來的操作是
向左移動滑動變阻器的滑片，使電壓表示數減小為2.5V
向左移動滑動變阻器的滑片，使電壓表示數減小為2.5V
．
（4）為完成整個實驗，應該選取下面哪只滑動變阻器：
B
B

A.50Ω 0.3A      B.50Ω 0.5A      C.20Ω 2A      D.20Ω 0.5A．

查看答案和解析>>

科目：czwl 來源： 題型：

小勇買回了一個電子節能燈，他把節能燈接入電路，閉合開關時發現燈管很暗，但在10分鐘內越來越亮，10分鐘后亮度穩定下來．請你就此現象提出一個有探究價值的物理問題：
電子節能燈的電阻隨溫度是怎樣變化的
電子節能燈的電阻隨溫度是怎樣變化的
？對你提出的問題進行合理的猜想：
隨溫度的升高，電子節能燈的電阻會變小
隨溫度的升高，電子節能燈的電阻會變小
，猜想的依據是：
根據P=
U2
R
可知，在電壓U不變時，燈泡變亮，表明功率P變大，所以電阻R應減小
根據P=
U2
R
可知，在電壓U不變時，燈泡變亮，表明功率P變大，所以電阻R應減小
．（注意：家庭電路的兩端電壓是不變的）

查看答案和解析>>

科目：czwl 來源： 題型：

如圖，將兩個滑動變阻器串聯起來接入電路，要使接入電路的總電阻最大，則滑片的位置應是（　　）

查看答案和解析>>

科目：czwl 來源： 題型：

小宇用兩節干電池、兩個小燈泡和一個開關連接了一個串聯電路．閉合開關，發現其中一個小燈泡發光，另一個小燈泡不發光．小宇認為不發光的小燈泡的燈絲斷了．請你只利用現有的實驗器材證明小宇的說法是不正確的．要求：寫出主要的操作步驟并簡述實驗現象．

查看答案和解析>>

科目：czwl 來源：2012屆江蘇省鹽城市響水縣九年級第二次調研考試物理試卷（帶解析） 題型：實驗題

小明利用如圖所示的電路探究電流跟電阻的關系．已知電源電壓為6V且保持不變，實驗用到的電阻阻值分別為5Ω、10Ω、15Ω、20Ω、25Ω．

（1）請在實物電路中添加（ ）兩根導線將電路連接完整。
（2）實驗中多次改變R的阻值，調節滑動變阻器的滑片，使電壓表示數保持不變，記下電流表的示數，得到電流I隨電阻R變化的實驗記錄表，請你在空白處填寫對應的數據。

實驗
保持電壓表示數U=2.5V不變
　
次序
定值電阻R/Ω
電流表示數I/A
1
5
0.5
2
10
0.25
3
15

4
20

5
25
0.1

（3）由表中數據可以得出結論：電壓一定時，                           ．
上述實驗中，小明用5Ω的電阻做完實驗后，斷開開關，再將10Ω的電阻接入電路，閉合開關，發現電壓表示數    （大于/等于/小于）2.5V，接下來的操作是             。
（4）為完成整個實驗，應該選取下面哪只滑動變阻器：(   )
A.50Ω 0.3A      B.50Ω 0.5A      C.20Ω 2A      D.20Ω 0.5A

查看答案和解析>>

科目：czwl 來源： 題型：

小明利用如圖所示的電路探究電流跟電阻的關系．已知電源電壓為6V且保持不變，實驗用到的電阻阻值分別為5Ω、10Ω、15Ω、20Ω、25Ω．

（1）請在實物電路中添加（ ）兩根導線將電路連接完整。
（2）實驗中多次改變R的阻值，調節滑動變阻器的滑片，使電壓表示數保持不變，記下電流表的示數，得到電流I隨電阻R變化的實驗記錄表，請你在空白處填寫對應的數據。
實驗
保持電壓表示數U=2.5V不變
　
次序
定值電阻R/Ω
電流表示數I/A
1
5
0.5
2
10
0.25
3
15

4
20

5
25
0.1

（3）由表中數據可以得出結論：電壓一定時，                           ．
上述實驗中，小明用5Ω的電阻做完實驗后，斷開開關，再將10Ω的電阻接入電路，閉合開關，發現電壓表示數    （大于/等于/小于）2.5V，接下來的操作是             。
（4）為完成整個實驗，應該選取下面哪只滑動變阻器：(   )
A.50Ω 0.3A      B.50Ω 0.5A      C.20Ω 2A      D.20Ω 0.5A

查看答案和解析>>

科目：czwl 來源：2013-2014學年湖北省黃岡市十校九年級上學期期中聯考物理試卷（解析版） 題型：填空題

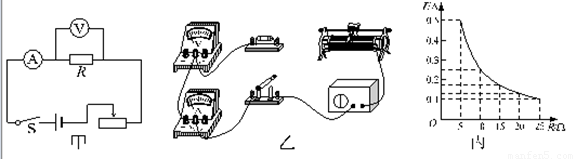

小明利用如圖甲所示的電路探究電流跟電阻的關系。已知電源電壓為6V且保持不變，實驗用到的電阻阻值分別為5Ω、10Ω、15Ω、20Ω、25Ω。

⑴請根據圖甲將圖乙所示的實物電路連接完整(導線不允許交叉)。

⑵實驗中多次改變R的阻值，調節滑動變阻器的滑片，使電壓表示數保持不變，記下電流表的示數，得到如圖丙所示的電流I隨電阻R變化的圖像。

①由圖像可以得出結論：電壓一定時，                             。

②上述實驗中，小明用5Ω的電阻做完實驗后，斷開開關，再將10Ω的電阻接入電路，閉合開關，發現電壓表示數        （大于/等于/小于）2.5V，接下來的操作是                                       。

⑶為完成整個實驗，應該選取下面哪只滑動變阻器：(   )

A.50Ω 0.3A      B.50Ω 0.5A      C.20Ω 2A      D.20Ω 0.5A



查看答案和解析>>

科目：czwl 來源：2005年山東省濰坊市中考物理試卷（解析版） 題型：選擇題

在實驗室里，小明同學將兩只小燈泡接成如圖所示的電路．閉合開關，發現Ll燈比L2燈亮．要使兩燈亮度相同，下列措施中可行的是（ ）

A．給L1燈串聯一只可調電阻
B．給L2燈串聯一只可調電阻
C．在L1燈兩端并聯一只可調電阻
D．在L2燈兩端并聯一只可調電阻

查看答案和解析>>

科目：czwl 來源：教科版九年級上冊《第5章 歐姆定律》2013年同步練習卷B（四）（解析版） 題型：選擇題

如圖，將兩個滑動變阻器串聯起來接入電路，要使接入電路的總電阻最大，則滑片的位置應是（ ）

A．P1、P2都滑至最右端
B．P1、P2都滑至最左端
C．P1滑至最右端，P2滑至最左端
D．P1滑至最左端，P2滑至最右端

查看答案和解析>>

科目：czwl 來源：2011-2012學年甘肅省平?jīng)鍪星f浪縣陽川中學八年級（下）第一次月考物理試卷（解析版） 題型：選擇題

如圖，將兩個滑動變阻器串聯起來接入電路，要使接入電路的總電阻最大，則滑片的位置應是（ ）

A．P1、P2都滑至最右端
B．P1、P2都滑至最左端
C．P1滑至最右端，P2滑至最左端
D．P1滑至最左端，P2滑至最右端

查看答案和解析>>

科目：czwl 來源：不詳 題型：單選題

如圖，將兩個滑動變阻器串聯起來接入電路，要使接入電路的總電阻最大，則滑片的位置應是（　?。?table style="margin-left:0px;width:100%;">A．P1、P2都滑至最右端B．P1、P2都滑至最左端C．P1滑至最右端，P2滑至最左端D．P1滑至最左端，P2滑至最右端
精英家教網

查看答案和解析>>

科目：czwl 來源：2012年江蘇省鹽城市響水縣中考物理調研試卷（解析版） 題型：解答題

小明利用如圖所示的電路探究電流跟電阻的關系．已知電源電壓為6V且保持不變，實驗用到的電阻阻值分別為5Ω、10Ω、15Ω、20Ω、25Ω．
（1）請在實物電路中添加兩根導線將電路連接完整．
（2）實驗中多次改變R的阻值，調節滑動變阻器的滑片，使電壓表示數保持不變，記下電流表的示數，得到電流I隨電阻R變化的實驗記錄表，請你在空白處填寫對應的數據．
實驗保持電壓表示數U=2.5V不變
次序定值電阻R[Ω]電流表示數I[A]
150.5
2100.25
315
420
5250.1
（3）由表中數據可以得出結論：電壓一定時，______．
上述實驗中，小明用5Ω的電阻做完實驗后，斷開開關，再將10Ω的電阻接入電路，閉合開關，發現電壓表示數______（大于/等于/小于）2.5V，接下來的操作是______．
（4）為完成整個實驗，應該選取下面哪只滑動變阻器：______
A.50Ω 0.3A      B.50Ω 0.5A      C.20Ω 2A      D.20Ω 0.5A．

查看答案和解析>>

科目：czwl 來源： 題型：解答題

小明利用如圖所示的電路探究電流跟電阻的關系．已知電源電壓為6V且保持不變，實驗用到的電阻阻值分別為5Ω、10Ω、15Ω、20Ω、25Ω．
（1）請在實物電路中添加兩根導線將電路連接完整．
（2）實驗中多次改變R的阻值，調節滑動變阻器的滑片，使電壓表示數保持不變，記下電流表的示數，得到電流I隨電阻R變化的實驗記錄表，請你在空白處填寫對應的數據．
實驗保持電壓表示數U=2.5V不變
次序定值電阻R[Ω]電流表示數I[A]
150.5
2100.25
315
420
5250.1
（3）由表中數據可以得出結論：電壓一定時，______．
上述實驗中，小明用5Ω的電阻做完實驗后，斷開開關，再將10Ω的電阻接入電路，閉合開關，發現電壓表示數______（大于/等于/小于）2.5V，接下來的操作是______．
（4）為完成整個實驗，應該選取下面哪只滑動變阻器：______
A.50Ω 0.3A　　　B.50Ω 0.5A　　　C.20Ω 2A　　　D.20Ω 0.5A．

查看答案和解析>>

科目：czwl 來源： 題型：

小宇用兩節干電池、兩個小燈泡和一個開關連接了一個串聯電路。閉合開關，發現其中一個小燈泡發光，另一個小燈泡不發光。小宇認為不發光的小燈泡的燈絲斷了。請你只利用現有的實驗器材證明小宇的說法是不正確的。要求：寫出主要的操作步驟并簡述實驗現象。

查看答案和解析>>

科目：czwl 來源：濰坊 題型：單選題

在實驗室里，小明同學將兩只小燈泡接成如圖所示的電路．閉合開關，發現Ll燈比L2燈亮．要使兩燈亮度相同，下列措施中可行的是（　?。?table style="margin-left:0px;width:100%;">A．給L1燈串聯一只可調電阻B．給L2燈串聯一只可調電阻C．在L1燈兩端并聯一只可調電阻D．在L2燈兩端并聯一只可調電阻
精英家教網

查看答案和解析>>
