（1）如圖是一臺簡易吊車的示意圖，請畫出F₁、F₂的力臂L₁、L₂．

（2）如圖ABO可看成杠桿，O為支點，請?jiān)趫D中畫出該杠桿的動力臂和所受阻力的示意圖．

科目：czwl 來源：2011年中考物理總復習專題：杠桿和滑輪（解析版） 題型：解答題

（1）如圖是一臺簡易吊車的示意圖，請畫出F₁、F₂的力臂L₁、L₂．

（2）如圖ABO可看成杠桿，O為支點，請?jiān)趫D中畫出該杠桿的動力臂和所受阻力的示意圖．

科目：czwl 來源： 題型：解答題

科目：czwl 來源： 題型：

如圖是一臺簡易吊車的示意圖，請畫出F₁、F₂的力臂L₁、L₂．

科目：czwl 來源：2008年遼寧省營口市中考物理模擬試卷（二）（解析版） 題型：解答題

如圖是一臺簡易吊車的示意圖，請畫出F₁、F₂的力臂L₁、L₂．

科目：czwl 來源： 題型：解答題

科目：czwl 來源： 題型：

如圖，一臺簡易吊車的示意圖，請畫出力F₁的力臂L₁和阻力F₂．

科目：czwl 來源：2013屆廣東省汕頭市友聯中學九年級下學期第一階段考試物理試卷（帶解析） 題型：作圖題

科目：czwl 來源：2012-2013學年廣東省汕頭市九年級下學期第一階段考試物理試卷（解析版） 題型：作圖題

科目：czwl 來源： 題型：解答題

科目：czwl 來源： 題型：

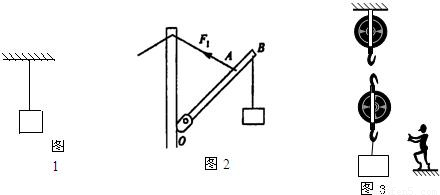

（1）如圖1所示，物體的重力是20N，請畫出物體所受力的示意圖；
（2）如圖2所示是一臺簡易吊車的示意圖，請畫出力F₁的力臂L₁；
（3）在圖3中，一個站在地面上的人用較小的力通過滑輪組將重物提起來，請畫出滑輪組的繞線．

科目：czwl 來源： 題型：解答題

科目：czwl 來源：2010-2011學年廣東省九年級（上）期末物理試卷（解析版） 題型：解答題

（1）如圖1所示，物體的重力是20N，請畫出物體所受力的示意圖；
（2）如圖2所示是一臺簡易吊車的示意圖，請畫出力F₁的力臂L₁；
（3）在圖3中，一個站在地面上的人用較小的力通過滑輪組將重物提起來，請畫出滑輪組的繞線．

科目：czwl 來源： 題型：

（2010?門頭溝區一模）如圖是一臺飲水機的工作原理電路圖．S是一個溫控開關，R₁為電加熱管，且R₂=4R₁．當飲水機處于加熱狀態時，紅燈亮，水被迅速加熱；達到預定溫度時，S自動切換到另一位置，并處于保溫狀態，綠燈亮．已知飲水機加熱時加熱管的功率為900W，（不考慮溫度對電阻的影響，且不計紅、綠指示燈的阻值），則飲水機保溫時加熱管的消耗的功率為（　?。?/div>

A．180W

B．90W

C．48.4 W

D．36W

查看答案和解析>>

科目：czwl 來源： 題型：

為提高學生安全自救和使用滅火器的能力，學校開展消防安全演習．
（1）如圖是一種泡沫滅火器局部示意圖，當按壓控制杠桿時，控制桿繞點O轉動，可打開閥門．滅火器的控制桿相當于簡單機械中的



．
（2）演習中，小明用60N豎直向上的力將滅火器從地面提高0.5m，則小明對滅火器所做的功為



J．
（3）質量為56kg的中學生提著一捆質量為8kg的書，從一樓提到4m高的二樓，則他對書做的功為



J，他做功的效率為



．（g取10N/KG）

查看答案和解析>>

科目：czwl 來源： 題型：

如圖是一臺常見臺秤的示意圖．下列有關臺秤說法中錯誤的是（　?。?/div>

A、臺秤是用來測量物體質量的工具

B、將臺秤帶到月球上測量結果就不準確了

C、臺秤左端的調零螺絲是用于稱量前調節秤桿平衡的裝置

D、臺秤的稱量原理是杠桿平衡條件

查看答案和解析>>

科目：czwl 來源： 題型：

（2012?溫州）為提高學生安全自救和使用滅火器的能力，學校開展消防安全演習．
（1）如圖是一種泡沫滅火器局部示意圖，當按壓控制桿時，控制桿繞點O轉動，可打開閥門．滅火器的控制桿相當于簡單機械中的

杠桿

杠桿

．
（2）打開閥門后，滅火器內的物質噴射到可燃物上，這不但可以降低可燃物的溫度，而且在可燃物表面形成一層泡沫，起到

隔絕氧氣

隔絕氧氣

作用，從而達到滅火目的．
（3）演習過程中，小明用60牛豎直向上的力將滅火器從地面提高0.5米，則小明對滅火器所做的功為

30

30

焦．

查看答案和解析>>

科目：czwl 來源： 題型：

（2008?東城區一模）如圖是一臺飲水機的加熱水槽部分工作原理電路圖．S是一個溫控開關，R₁為電加熱管，當飲水機處于加熱狀態時，水被迅速加熱，達到預定溫度時，S自動切換到另一位置，并處于保溫狀態．已知飲水機加熱時加熱管的功率為550W，而保溫時加熱管的功率為88W（不考慮溫度對電阻的影響，且不計指示燈的阻值），A、B是兩種不同顏色的指示燈．下列說法中，正確的是（　?。?/div>

A．當B燈亮?xí)r，表示正在對水加熱

B．加熱狀態時的總電阻為88Ω

C．保溫狀態時的總電阻為132Ω

D．加熱狀態電路中的電流是保溫狀態電路中電流的2.5倍

查看答案和解析>>

科目：czwl 來源： 題型：

21、如圖是一臺光學投影儀的結構示意圖．其中C是

平面

鏡，它的作用是

改變光的傳播方向

，如果同學們覺得投影幕布上的畫面小，那么應將B向

下

移動（上/下），同時調節投影儀，使它

遠離

幕布（靠近/遠離）．

查看答案和解析>>
