作圖題
（1）在下列光路圖 1中，補齊凸透鏡相應缺少的光線、找到平面鏡附近光源S所在的位置．

（2）按實物連接圖2在右邊方框內畫出電路圖．

（3）按實物連接圖3右邊方框內畫出電路圖．

（4）試根據圖4所示電路圖將圖乙中的實物用鉛筆線表示導線連接起來．

（5）在圖5中，閉合開關后，通過燈泡L₁的電流為0.5A，通過燈泡L₂的電流為0.4A．試根據圖甲將圖乙中的實物用鉛筆線表示導線連接起來．

科目：czwl 來源： 題型：

現有電流表，電壓表，滑動變阻器，三個蓄電池，小燈泡，開關，導線若干．

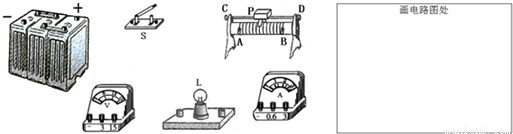

（1）將下圖元件按要求用筆畫線代替導線連接起來；

要求：
①電流表測通過燈L的電流；        ②電壓表測L兩端的電壓；
③滑動變阻器的滑片向右移燈變暗；  ④開關控制整個電路；
（2）在方框處處畫出對應的電路圖；
（3）開關S閉合前，滑片P應置于

B

B

端；
（4）實驗過程中，滑片P向左移動，燈L的亮度

變亮

變亮

．

科目：czwl 來源： 題型：

根據下列要求完成作圖：

（1）在圖1電路中，有一根導線尚未連接，請用筆線代替導線補上，補上后使開關S能同時控制兩盞燈．
（2）在圖4中，請用筆線代替導線連接好電路，
要求：兩燈串聯，電流表測L₂的電流，電壓表測L₁的電壓．若電流表指針位置如圖所示，則燈L₁中電流大小為

0

0

A
（3）如圖2所示，在方框內分別填入小燈泡和電流表的元件符號，使電路正常工作．
（4）如圖3所示，電路中小燈都能正常發光，請在電路圖中的圓圈內填上適當?shù)碾娏鞅砘螂妷罕恚?BR>

科目：czwl 來源： 題型：

在“用電壓表和電流表測電阻的實驗”中
（1）實驗的原理是：



．
（2）按圖（甲）所示電路圖，將圖（乙）中的實物用筆畫線表示導線連接起來

（3）某次測量電壓表的示數為2V．電流表的示數如圖所示，則被測電阻的阻值為



?；

（4）若用其它的方法測量電阻，老師提供了下列器材：一個標準電阻箱能表示出阻值的變阻器，電路符號為待測電阻R_x、若干開關、一個滿足實驗要求的電源、若干導線和一個刻度不準確但靈敏度良好的電流表（電流表的量程足夠大），請利用所給的器材完成實驗
①在虛線方框內畫出你設計的實驗電路圖；

②將下面的實驗步驟補充完整，并用字母表示需要測出的物理量；
步驟l：開關斷開，并按設計的電路圖連接電路；：
步驟2：



；
步驟3：



．
③寫出R_X的表達式：R_X=



（用測量的物理量表示）

科目：czwl 來源： 題型：

（2011?河南模擬）在“用電壓表和電流表測電阻的實驗”中，小周按如甲圖所示的電路進行試驗
（1）實驗的原理是：

R=

U

I

R=

U

I

．

（2）按圖A（甲）所示電路圖，將圖A（乙）中的實物用筆畫線表示導線連接起來
（3）某次測量電壓表的示數為2V．電流表的示數如圖B所示，則被測電阻的阻值為

5

5

Ω；
（4）若用其它的方法測量電阻，老師提供了下列器材：一個標準電阻箱（能表示出阻值的變阻器，電路符號為待測電阻Rx若干開關、一個滿足實驗要求的電源、若干導線和一個刻度不準確但靈敏度良好的電流表（電流表的量程足夠大），請利用所給的器材完成實驗．
①在右邊的虛線方框內畫出你設計的實驗電路圖；
②將下面的實驗步驟補充完整，并用字母表示需要測出的物理量；
步驟1：開關斷開，并按設計的電路圖連接電路；
步驟2：

只閉合開關S₁，觀察并記錄電流表指針偏轉的位置

只閉合開關S₁，觀察并記錄電流表指針偏轉的位置

步驟3：

斷開開關S₁，閉合開關S₂，調節電阻箱電阻的大小，觀察電流表的指針，使它指向前面記錄的位置

斷開開關S₁，閉合開關S₂，調節電阻箱電阻的大小，觀察電流表的指針，使它指向前面記錄的位置

寫出R_X的表達式：R_X=

R₀

R₀

 （用測量的物理量表示）

科目：czwl 來源： 題型：

在下圖中，甲圖是測小燈泡額定功率的實驗電路圖．請按圖將乙圖中的實物用筆畫線代表導線連接起來．畫圖要求：（1）各元件連接順序要與電路圖一致；（2）電表均用較小量程擋；（3）連接不能交叉．

科目：czwl 來源： 題型：

根據圖甲所示的電路圖，將圖乙中電學元件用筆畫線代替導線連接起來（連線不能交叉）

科目：czwl 來源： 題型：

作圖題．
（1）把帶有開關的電燈、三孔插座正確地連入圖1的家庭電路中．
（2）用筆線代替導線把圖2中的元件連接起來，要求L₁與L₂串聯，電壓表V測L₁的電壓，并畫出對應的電路圖．

科目：czwl 來源： 題型：解答題

科目：czwl 來源：2008年廣西來賓市中考物理試卷（解析版） 題型：解答題

在“用電壓表和電流表測電阻的實驗”中
（1）實驗的原理是：______．
（2）按圖（甲）所示電路圖，將圖（乙）中的實物用筆畫線表示導線連接起來

（3）某次測量電壓表的示數為2V．電流表的示數如圖所示，則被測電阻的阻值為______?；

（4）若用其它的方法測量電阻，老師提供了下列器材：一個標準電阻箱能表示出阻值的變阻器，電路符號為待測電阻R_x、若干開關、一個滿足實驗要求的電源、若干導線和一個刻度不準確但靈敏度良好的電流表（電流表的量程足夠大），請利用所給的器材完成實驗
①在虛線方框內畫出你設計的實驗電路圖；

②將下面的實驗步驟補充完整，并用字母表示需要測出的物理量；
步驟l：開關斷開，并按設計的電路圖連接電路；：
步驟2：______；
步驟3：______．
③寫出R_X的表達式：R_X=______（用測量的物理量表示）

科目：czwl 來源： 題型：解答題

科目：czwl 來源： 題型：解答題

科目：czwl 來源： 題型：解答題

科目：czwl 來源：2011-2012學年云南省紅河州彌勒縣八年級（上）期中物理試卷（一）（解析版） 題型：解答題

作圖題．
（1）把帶有開關的電燈、三孔插座正確地連入圖1的家庭電路中．
（2）用筆線代替導線把圖2中的元件連接起來，要求L₁與L₂串聯，電壓表V測L₁的電壓，并畫出對應的電路圖．

科目：czwl 來源：2011-2012學年福建省莆田市仙游縣金石中學九年級（上）第一次月考物理試卷（解析版） 題型：解答題

現有電流表，電壓表，滑動變阻器，三個蓄電池，小燈泡，開關，導線若干．

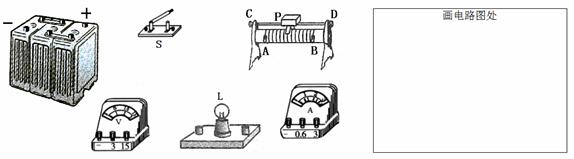

（1）將下圖元件按要求用筆畫線代替導線連接起來；

要求：
①電流表測通過燈L的電流；        ②電壓表測L兩端的電壓；
③滑動變阻器的滑片向右移燈變暗；  ④開關控制整個電路；
（2）在方框處處畫出對應的電路圖；
（3）開關S閉合前，滑片P應置于______端；
（4）實驗過程中，滑片P向左移動，燈L的亮度______．

科目：czwl 來源：2011年河南省重點中學中考物理模擬試卷（解析版） 題型：解答題

在“用電壓表和電流表測電阻的實驗”中，小周按如甲圖所示的電路進行試驗
（1）實驗的原理是：______．

（2）按圖A（甲）所示電路圖，將圖A（乙）中的實物用筆畫線表示導線連接起來
（3）某次測量電壓表的示數為2V．電流表的示數如圖B所示，則被測電阻的阻值為______Ω；
（4）若用其它的方法測量電阻，老師提供了下列器材：一個標準電阻箱（能表示出阻值的變阻器，電路符號為待測電阻Rx若干開關、一個滿足實驗要求的電源、若干導線和一個刻度不準確但靈敏度良好的電流表（電流表的量程足夠大），請利用所給的器材完成實驗．
①在右邊的虛線方框內畫出你設計的實驗電路圖；
②將下面的實驗步驟補充完整，并用字母表示需要測出的物理量；
步驟1：開關斷開，并按設計的電路圖連接電路；
步驟2：______
步驟3：______
寫出R_X的表達式：R_X=______ （用測量的物理量表示）

科目：czwl 來源： 題型：

科目：czwl 來源：不詳 題型：問答題

作圖題．
（1）把帶有開關的電燈、三孔插座正確地連入圖1的家庭電路中．
（2）用筆線代替導線把圖2中的元件連接起來，要求L₁與L₂串聯，電壓表V測L₁的電壓，并畫出對應的電路圖．

科目：czwl 來源：專項題 題型：實驗題

在“用電壓表和電流表測電阻的實驗”中：
（1）實驗的原理是：_________．
（2）按圖（甲）所示電路圖，將圖（乙）中的實物用筆畫線表示導線連接起來．

（3）某次測量電壓表的示數為2V．電流表的示數如圖所示，則被測電阻的阻值為_________Ω；

（4）若用其它的方法測量電阻，老師提供了下列器材：一個標準電阻箱能表示出阻值的變阻器，電路符號為待測電阻R_x、若干開關、一個滿足實驗要求的電源、若干導線和一個刻度不準確但靈敏度良好的電流表（電流表的量程足夠大），請利用所給的器材完成實驗
①在虛線方框內畫出你設計的實驗電路圖；
②將下面的實驗步驟補充完整，并用字母表示需要測出的物理量；
步驟1：開關斷開，并按設計的電路圖連接電路；
步驟2：_________；
步驟3：_________．
③寫出R_X的表達式：
R_X=_________（用測量的物理量表示）

科目：czwl 來源：2011-2012學年江蘇省無錫市江陰市暨陽中學九年級（上）期中物理試卷（解析版） 題型：解答題

根據下列要求完成作圖：

（1）在圖1電路中，有一根導線尚未連接，請用筆線代替導線補上，補上后使開關S能同時控制兩盞燈．
（2）在圖4中，請用筆線代替導線連接好電路，
要求：兩燈串聯，電流表測L₂的電流，電壓表測L₁的電壓．若電流表指針位置如圖所示，則燈L₁中電流大小為______A
（3）如圖2所示，在方框內分別填入小燈泡和電流表的元件符號，使電路正常工作．
（4）如圖3所示，電路中小燈都能正常發光，請在電路圖中的圓圈內填上適當?shù)碾娏鞅砘螂妷罕恚?br />
