科目：czwl 來源： 題型：

（1）根據圖甲實物．在圖虛線框內畫出對應的電路圖．
（2）請根據圖乙所示的電路，用筆畫線作導線，將圖中的實物連接起來使之完整．

科目：czwl 來源： 題型：

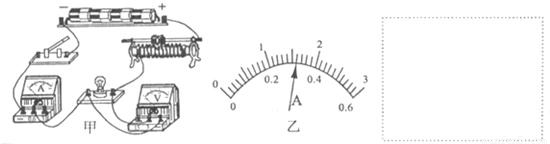

小王同學按照下圖甲所示的實物圖做“測量小燈泡的電阻”實驗，小燈泡標有“2.5V”字樣．實驗過程中得到了如表所示的數據．

實驗次數	1	2	3	4	5	6
電壓U/V	0.5	1	1.5	2	2.5	3
電流I/A	0.18	0.22	0.26	0.3		0.34
發光情況	微亮→逐漸變亮

（1）根據實物圖，請?jiān)谙聢D虛線框內畫出對應的電路圖．
（2）利用滑動變阻器可以改變



．
（3）小燈泡正常發光時，電流表示數如圖乙所示，請將讀數填入表格中的空白處，此時小燈泡的電阻是



Ω（精確到0.1，下同），“微亮”時小燈泡的電阻是



Ω．
進一步分析表中數據可以看出，小燈泡的電流與其兩端電壓不成正比，在電流逐漸增大的過程中，燈絲的電阻



（填“變大”、“變小”或“不變”），這個現象表明燈絲的電阻與



有關．
（4）小燈泡的額定功率是



W，正常發光時1min產生



J的熱量．

科目：czwl 來源： 題型：

王磊同學按照下圖甲所示的實物圖做“測量小燈泡的電阻”實驗，小燈泡標有“2.5V”字樣．實驗過程中得到了下表所示的數據．
（1）根據實物圖，請?jiān)谙聢D虛線框內畫出對應的電路圖．
（2）在電路連接過程中，如果我接上最后一根線，燈泡就很亮，電壓表、電流表示數都很大，出現這種現象的原因是（A）、

開關沒有斷開

開關沒有斷開

（B）、

滑動變阻器阻值沒有全部接入電路

滑動變阻器阻值沒有全部接入電路

．將錯誤糾正后，閉合開關后，（如圖）下一步的操作是：將滑動變阻器向

左

左

移動，直到

小燈泡正常發光

小燈泡正常發光

．

實驗次數	1	2	3	4	5	6
電壓U/V	0.5	1	1.5	2	2.5	3
電流I/A	0.18	0.22	0.26	0.3	0.32	0.34
發光情況	微亮	逐漸變亮

（3）小燈泡正常發光時，電流表示數如圖乙所示，請將讀數填入表格中的空白處，此時小燈泡的電阻是

7.8

7.8

Ω（精確到0.1）．進一步分析表中數據可以看出，小燈泡的電流與其兩端電壓不成正比，在電流逐漸增大的過程中，燈絲的電阻

變大

變大

  （填“變大”、“變小”或“不變”），這個現象表明燈絲的電阻與

溫度

溫度

有關．
（4）小燈泡的額定功率是

0.8

0.8

W．

科目：czwl 來源：2012年山東省淄博市臨淄外國語實驗學校中考物理模擬試卷（一）（解析版） 題型：解答題

王磊同學按照下圖甲所示的實物圖做“測量小燈泡的電阻”實驗，小燈泡標有“2.5V”字樣．實驗過程中得到了下表所示的數據．
（1）根據實物圖，請?jiān)谙聢D虛線框內畫出對應的電路圖．
（2）在電路連接過程中，如果我接上最后一根線，燈泡就很亮，電壓表、電流表示數都很大，出現這種現象的原因是（A）、______（B）、______．將錯誤糾正后，閉合開關后，（如圖）下一步的操作是：將滑動變阻器向______移動，直到______．

實驗次數	1	2	3	4	5	6
電壓U/V	0.5	1	1.5	2	2.5	3
電流I/A	0.18	0.22	0.26	0.3	0.32	0.34
發光情況	微亮	逐漸變亮

（3）小燈泡正常發光時，電流表示數如圖乙所示，請將讀數填入表格中的空白處，此時小燈泡的電阻是______Ω（精確到0.1）．進一步分析表中數據可以看出，小燈泡的電流與其兩端電壓不成正比，在電流逐漸增大的過程中，燈絲的電阻______  （填“變大”、“變小”或“不變”），這個現象表明燈絲的電阻與______有關．
（4）小燈泡的額定功率是______W．

科目：czwl 來源：2012-2013學年江蘇省南通市九年級（上）期中物理試卷（解析版） 題型：解答題

（1）根據圖甲實物．在圖虛線框內畫出對應的電路圖．
（2）請根據圖乙所示的電路，用筆畫線作導線，將圖中的實物連接起來使之完整．

科目：czwl 來源：2012-2013學年江蘇省南通市實驗中學九年級（上）期中物理試卷（解析版） 題型：解答題

（1）根據圖甲實物．在圖虛線框內畫出對應的電路圖．
（2）請根據圖乙所示的電路，用筆畫線作導線，將圖中的實物連接起來使之完整．

科目：czwl 來源：2010-2011學年山東省濟寧市曲阜市九年級（上）期末物理試卷（解析版） 題型：解答題

小王同學按照下圖甲所示的實物圖做“測量小燈泡的電阻”實驗，小燈泡標有“2.5V”字樣．實驗過程中得到了如表所示的數據．

實驗次數	1	2	3	4	5	6
電壓U/V	0.5	1	1.5	2	2.5	3
電流I/A	0.18	0.22	0.26	0.3		0.34
發光情況	微亮→逐漸變亮

（1）根據實物圖，請?jiān)谙聢D虛線框內畫出對應的電路圖．
（2）利用滑動變阻器可以改變______．
（3）小燈泡正常發光時，電流表示數如圖乙所示，請將讀數填入表格中的空白處，此時小燈泡的電阻是______Ω（精確到0.1，下同），“微亮”時小燈泡的電阻是______Ω．
進一步分析表中數據可以看出，小燈泡的電流與其兩端電壓不成正比，在電流逐漸增大的過程中，燈絲的電阻______（填“變大”、“變小”或“不變”），這個現象表明燈絲的電阻與______有關．
（4）小燈泡的額定功率是______W，正常發光時1min產生______J的熱量．

科目：czwl 來源：淄博 題型：問答題

小王同學按照下圖甲所示的實物圖做“測量小燈泡的電阻”實驗，小燈泡標有“2.5V”字樣．實驗過程中得到了如表所示的數據．

實驗次數	1	2	3	4	5	6
電壓U/V	0.5	1	1.5	2	2.5	3
電流I/A	0.18	0.22	0.26	0.3		0.34
發光情況	微亮→逐漸變亮

（1）根據實物圖，請?jiān)谙聢D虛線框內畫出對應的電路圖．
（2）利用滑動變阻器可以改變______．
（3）小燈泡正常發光時，電流表示數如圖乙所示，請將讀數填入表格中的空白處，此時小燈泡的電阻是______Ω（精確到0.1，下同），“微亮”時小燈泡的電阻是______Ω．
進一步分析表中數據可以看出，小燈泡的電流與其兩端電壓不成正比，在電流逐漸增大的過程中，燈絲的電阻______（填“變大”、“變小”或“不變”），這個現象表明燈絲的電阻與______有關．
（4）小燈泡的額定功率是______W，正常發光時1min產生______J的熱量．

科目：czwl 來源：2009年山東省淄博市中考物理試卷（解析版） 題型：解答題

小王同學按照下圖甲所示的實物圖做“測量小燈泡的電阻”實驗，小燈泡標有“2.5V”字樣．實驗過程中得到了如表所示的數據．

實驗次數	1	2	3	4	5	6
電壓U/V	0.5	1	1.5	2	2.5	3
電流I/A	0.18	0.22	0.26	0.3		0.34
發光情況	微亮→逐漸變亮

（1）根據實物圖，請?jiān)谙聢D虛線框內畫出對應的電路圖．
（2）利用滑動變阻器可以改變______．
（3）小燈泡正常發光時，電流表示數如圖乙所示，請將讀數填入表格中的空白處，此時小燈泡的電阻是______Ω（精確到0.1，下同），“微亮”時小燈泡的電阻是______Ω．
進一步分析表中數據可以看出，小燈泡的電流與其兩端電壓不成正比，在電流逐漸增大的過程中，燈絲的電阻______（填“變大”、“變小”或“不變”），這個現象表明燈絲的電阻與______有關．
（4）小燈泡的額定功率是______W，正常發光時1min產生______J的熱量．

科目：czwl 來源： 題型：解答題

科目：czwl 來源： 題型：解答題

科目：czwl 來源：2013年山東省淄博市沂源縣初三物理知識競賽試卷（解析版） 題型：解答題

小王同學按照下圖甲所示的實物圖做“測量小燈泡的電阻”實驗，小燈泡標有“2.5V”字樣．實驗過程中得到了如表所示的數據．

實驗次數	1	2	3	4	5	6
電壓U/V	0.5	1	1.5	2	2.5	3
電流I/A	0.18	0.22	0.26	0.3		0.34
發光情況	微亮→逐漸變亮

（1）根據實物圖，請?jiān)谙聢D虛線框內畫出對應的電路圖．
（2）利用滑動變阻器可以改變______．
（3）小燈泡正常發光時，電流表示數如圖乙所示，請將讀數填入表格中的空白處，此時小燈泡的電阻是______Ω（精確到0.1，下同），“微亮”時小燈泡的電阻是______Ω．
進一步分析表中數據可以看出，小燈泡的電流與其兩端電壓不成正比，在電流逐漸增大的過程中，燈絲的電阻______（填“變大”、“變小”或“不變”），這個現象表明燈絲的電阻與______有關．
（4）小燈泡的額定功率是______W，正常發光時1min產生______J的熱量．

科目：czwl 來源： 題型：

科目：czwl 來源：不詳 題型：問答題

王磊同學按照下圖甲所示的實物圖做“測量小燈泡的電阻”實驗，小燈泡標有“2.5V”字樣．實驗過程中得到了下表所示的數據．
（1）根據實物圖，請?jiān)谙聢D虛線框內畫出對應的電路圖．


（2）在電路連接過程中，如果我接上最后一根線，燈泡就很亮，電壓表、電流表示數都很大，出現這種現象的原因是（A）、______（B）、______．將錯誤糾正后，閉合開關后，（如圖）下一步的操作是：將滑動變阻器向______移動，直到______．

實驗次數	1	2	3	4	5	6
電壓U/V	0.5	1	1.5	2	2.5	3
電流I/A	0.18	0.22	0.26	0.3	0.32	0.34
發光情況	微亮	逐漸變亮

（3）小燈泡正常發光時，電流表示數如圖乙所示，請將讀數填入表格中的空白處，此時小燈泡的電阻是______Ω（精確到0.1）．進一步分析表中數據可以看出，小燈泡的電流與其兩端電壓不成正比，在電流逐漸增大的過程中，燈絲的電阻______  （填“變大”、“變小”或“不變”），這個現象表明燈絲的電阻與______有關．
（4）小燈泡的額定功率是______W．

科目：czwl 來源：2012-2013學年河北省秦皇島市九年級（上）期中物理試卷（解析版） 題型：解答題

王磊同學按照下圖甲所示的實物圖做“測量小燈泡的電阻”實驗，小燈泡標有“2.5V”字樣．實驗過程中得到了下表所示的數據．
（1）根據實物圖，請?jiān)谙聢D虛線框內畫出對應的電路圖．
（2）在電路連接過程中，如果我接上最后一根線，燈泡就很亮，電壓表、電流表示數都很大，出現這種現象的原因是（A）、______（B）、______．將錯誤糾正后，閉合開關后，（如圖）下一步的操作是：將滑動變阻器向______移動，直到______．

實驗次數	1	2	3	4	5	6
電壓U/V	0.5	1	1.5	2	2.5	3
電流I/A	0.18	0.22	0.26	0.3	0.32	0.34
發光情況	微亮	逐漸變亮

（3）小燈泡正常發光時，電流表示數如圖乙所示，請將讀數填入表格中的空白處，此時小燈泡的電阻是______Ω（精確到0.1）．進一步分析表中數據可以看出，小燈泡的電流與其兩端電壓不成正比，在電流逐漸增大的過程中，燈絲的電阻______  （填“變大”、“變小”或“不變”），這個現象表明燈絲的電阻與______有關．
（4）小燈泡的額定功率是______W．

科目：czwl 來源： 題型：

如圖甲所示是電流表測量電流的實物圖．
（1）開關S控制燈

L₁和L₂

L₁和L₂

；（選填“L₁”、“L₂”或“L₁和L₂”）
（2）甲圖中的電流表是測量通過燈泡

L₁

L₁

的電流．在乙圖虛線框內畫出對應電路圖；
（3）如果要電流表測量通過L₁和L₂的總電流且只允許移動一根導線，該怎么做呢？請你在實物圖上將要改接的導線上打“×”，并在實物圖上進行改接．

科目：czwl 來源： 題型：

根據圖中實物，在右圖虛線框內畫出對應的電路圖．

科目：czwl 來源： 題型：

根據如圖所示的實物連線圖，在右邊虛線框內畫出對應的電路圖．（要求連線要橫平豎直，盡量使電路圖簡潔美觀）

科目：czwl 來源：2012-2013學年江蘇省宿遷市九年級（上）期末物理試卷（解析版） 題型：解答題

根據如圖實物圖，在右圖虛線框內畫出對應的電路圖．
