如圖所示，是一種健身器械，AOB可視為一個杠桿，O是它的支點。用力向下拉杠桿時，重物被抬起。想要更容易抬起重物，應該將手  ▲ （選填“靠近”或“遠離”）O點，這是因?yàn)樵龃罅?u>  ▲ 。


科目：czwl 來源：2011-2012年江蘇省初三第一學期期中考試物理卷 題型：填空題

科目：czwl 來源： 題型：

如圖所示，是一種健身器械，AOB可視為一個杠桿，O是它的支點。用力向下拉杠桿時，重物被抬起。想要更容易抬起重物，應該將手  ▲ （選填“靠近”或“遠離”）O點，這是因?yàn)樵龃罅?u>  ▲ 。

科目：czwl 來源：2011年江陰初級中學初三第一學期期中考試物理試卷 題型：填空題

科目：czwl 來源：2013屆江蘇省宿遷市九年級上學期期末考試物理試卷（帶解析） 題型：填空題

科目：czwl 來源：2011年江陰初級中學初三第一學期期中考試物理試卷.doc 題型：填空題

科目：czwl 來源：2012-2013學年江蘇省宿遷市九年級上學期期末考試物理試卷（解析版） 題型：填空題

科目：czwl 來源：2013屆度江蘇省宿遷市九年級第一學期期末考試物理試卷（解析版） 題型：填空題

科目：czwl 來源： 題型：

科目：czwl 來源： 題型：

科目：czwl 來源： 題型：

（1）畫出使杠桿AB在圖1所示位置靜止時所用最小力F的作用點和方向；
（2）在圖2中用線代表繩子，將兩個滑輪連成省力的滑輪組，要求人用力往下拉繩使重物升起．
（3）杠桿AO在力F₁、F₂的作用下處于靜止?fàn)顟B(tài)L₂是力F₂的力臂，在圖3中畫出力F₁的力臂L₁和力F₂．
（4）如圖4所示的是汽車液壓剎車裝置的一部分．該裝置中AOB實為一個杠桿，O是杠桿的支點，請畫出剎車時它所受的動力F₁、阻力F₂和動力臂L₁．

科目：czwl 來源： 題型：

（1）如圖1，是汽車液壓剎車裝置的一部分，該裝置中AOB實為一個杠桿，O是杠桿的支點，請畫出剎車時它所受的動力F₁、阻力F₂和動力臂L₁．
（2）如圖2所示，閉合開關后，要使L₁和L₂都發光，甲是

電流

電流

表；乙是

電壓

電壓

表．

科目：czwl 來源： 題型：

（2013?棲霞區一模）按題目要求作圖
（1）畫出圖甲中光線ab和oc通過透鏡前后的完整光路．
（2）圖乙中乒乓球漂浮在水面上，畫出乒乓球受力的示意圖．
（3）圖丙是汽車液壓剎車裝置的一部分．該裝置中AOB實為一個杠桿，O是杠桿的支點，請畫出剎車時動力F₁的力臂L₁和它所受的阻力F₂．

科目：czwl 來源： 題型：

（1）如圖1所示是汽車液壓剎車裝置的一部分，該裝置中AOB實為一個杠桿，O是杠桿的支點，請畫出剎車時它所受動力F₁的力臂L₁和阻力F₂的示意圖．
（2）請根據圖2中的實物電路畫出對應的電路圖．
（3）請?jiān)趫D3兩圓圈內填上合適的電表符號，使兩燈泡都能正常發光．

科目：czwl 來源： 題型：

（1）畫出如圖1滑輪組的最省力的繞線情況．

（2）如圖2所示，在水平路面上勻速直線行駛的小車支架上固定著一鐵球，請作出鐵球的受力示意圖．
（3）如圖3所示的是汽車液壓剎車裝置的一部分，該裝置中AOB實為一個杠桿，O是杠桿的支點，請畫出剎車時它所受的動力F₁、阻力F₂和動力臂L₁、阻力臂L₂．

科目：czwl 來源： 題型：

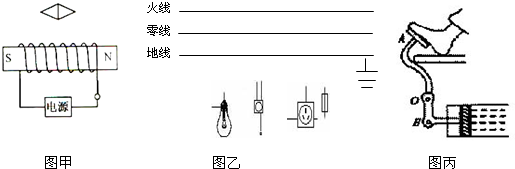

（1）如圖甲所示．小磁針靜止在通電螺線管的正上方，在圖中標出電源的正、負極和磁針的N極和S極．
（2）請將如圖乙所示的元件連接成符合安全用電要求的家庭電路． （插座接大功率用電器）
（3）如圖丙所示的是汽車液壓剎車裝置的一部分．該裝置中AOB實為一個杠桿，O是杠桿的支點，請畫出剎車時它所受的動力F₁、阻力F₂和動力臂L₁．

科目：czwl 來源： 題型：

（2011?蘭州）作圖題
（1）如圖，靜止在斜面上的物體受到

3

3

個力的作用，畫出它所受斜面支持力的示意圖．

（2）如圖所示的是汽車液壓剎車裝置的一部分．該裝置中AOB實為一個杠桿，O是杠桿的支點，請畫出剎車時它所受的動力F₁、阻力F₂和動力臂L₁．

（3）請標出通電螺線管兩端的極性，并畫出圖中放置的小磁針北極在螺線管通電時的受力方向（黑色部分表示小磁針的N極）．

科目：czwl 來源： 題型：

按照下列要求作圖
（1）在圖甲中用線代表繩子，將兩個滑輪連成省力的滑輪組，要求人用力往下拉繩使重物升起．
（2）如圖乙所示的是汽車液壓剎車裝置的一部分．該裝置中AOB為一個杠桿，O是杠桿的支點，請畫出剎車時它所受的動力F₁和動力臂L₁的示意圖．
（3）請?jiān)谔摼€框內畫出如圖丙所示實物圖所對應的電路圖（須標明燈及開關的編號）．
