在測定一節干電池的電動勢和內電阻的實驗中，備有下列器材：

A．待測的干電池(電動勢約為1.5 V，內電阻1.0 Ω左右)

B．電流表A₁(量程0－3 mA，最小刻度0.1 mA，內阻忽略不計)

C．電流表A₂(量程0－0.6 A，最小刻度0.02A，內阻忽略不計)

D．滑動變阻器R₁(0－20 Ω，10 A)

E．滑動變阻器R₂(0－200Ω，1 A)

F．定值電阻R₀(990 Ω)

G．開關和導線若干

(1)某同學發現上述器材中雖然沒有電壓表，但給出了兩個電流表，于是他設計了如圖甲所示的、(b)兩個實驗電路，其中合理的是________圖所示的電路；在該電路中，為了操作方便且能準確地進行測量，滑動變阻器應選________(填寫器材前的字母代號)．

(2)圖乙為該同學根據(1)中選出的合理的實驗電路，移動滑動變阻器，電流表A₁和電流表A₂分別測得多組I₁和I₂，并畫出I₁－I₂圖線，則由圖線可得被測電池的電動勢E＝________V，內阻r＝________Ω．

(3)若同學根據(1)中選出的合理電路和器材連接實物電路時，把電流表A₂接在了干路上，但誤認為電流表A₂仍接在支路上，其他步驟按(2)中的操作，這樣由實驗得出的內阻將________(填“偏大”“不變”或“偏小”)．

如圖所示，為一氣體溫度計的結構示意圖．儲有一定質量理想氣體的測溫泡P通過細管與水銀壓強計左臂A相連，壓強計右管B和C與大氣相通．移動右管B可調節其水銀面的高度，從而保證泡內氣體體積不變．當測溫泡P浸在冰水混合物中，大氣壓強相當于76 cm高水銀柱所產生的壓強時，壓強計左右兩管的水銀面恰好都位于刻度尺的零刻度處．

(1)使用這種溫度計，其刻度是________的；(選填“均勻”、“不均勻”)

(2)刻度為7.6 cm處所對應的溫度為________℃；

(3)當大氣壓強增大到78 cmHg時，將測溫泡P浸在冰水混合物中，調節右管同時移動刻度尺，使壓強計左右兩管的水銀面恰好都位于刻度尺的零刻度處，但不改變其刻度，則測量值________真實值(選填“大于”、“小于”或“等于”)．若從刻度上讀出溫度變化1℃，則實際溫度變化________℃．

在《測量電源的電動勢和內電阻》的實驗中．

(1)甲同學利用DIS實驗系統進行測量，連接成如圖(1)所示的電路．圖中方框A是________傳感器，方框B是________傳感器．閉合電鍵前，滑動變阻器的滑動頭P應位于________端(選填“a”或“b”)．

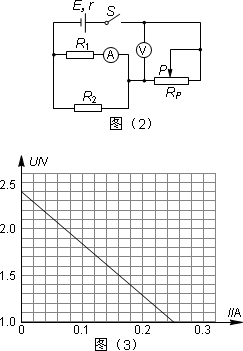

(2)乙同學做實驗時沒有使用DIS系統，找到的電表量程有些偏小，于是他采用了如圖(2)所示的電路進行測量．其中定值電阻R₁的阻值為3 Ω，R₂的阻值為6 Ω，滑動變阻器R_P的最大阻值為20 Ω，安培表和伏特表都為理想電表．調節滑動變阻器R_P阻值的大小，記錄多組U、I數據，畫出了如圖(3)所示的U－I圖像，根據圖像可計算出該電源的電動勢為________V，電源的內阻為________Ω．

為了用同一個DIS測量電路，不但能測量小燈泡的實際功率，還能測量電池組的電動勢和內阻，設計了如圖所示的電路．其中被測小燈泡標注有“2.4 V、0.3A”，共有四個滑動變阻器供實驗中選用，其中：

R₁為“5 Ω、1 W”　R₂為“10 Ω、0.5 W”

R₃為“10 Ω、4 W”　R₄為“40 Ω、4 W”

(1)為了“測量電池組的電動勢和內阻”，用電壓傳感器和電流傳感器測量的數據作出圖線．閉合S₁后測出的U－I圖線如圖所示，根據圖線可知電池組的內阻為________Ω．

(2)為了“測量小燈泡的實際功率與兩端電壓的變化關系”，根據圖所示，S₂處于________(選填“斷開”或“閉合”)狀態，滑動變阻器選用________．

(3)如果將小燈泡兩端的連接線斷開，直接用多用表的歐姆擋測量其電阻，測得的數值為________Ω．

某實驗小組利用力傳感器和光電門傳感器探究“動能定理”．將力傳感器固定在小車上，用不可伸長的細線通過一個定滑輪與重物G相連，力傳感器記錄小車受到拉力的大小．在水平軌道上A、B兩點各固定一個光電門傳感器，用于測量小車的速度v₁和v₂，如圖所示．在小車上放置砝碼來改變小車質量，用不同的重物G來改變拉力的大小，摩擦力不計．

(1)實驗主要步驟如下：

①測量小車和拉力傳感器的總質量M₁，把細線的一端固定在力傳感器上，另一端通過定滑輪與重物G相連，正確連接所需電路；

②將小車停在點C，由靜止開始釋放小車，小車在細線拉動下運動，除了光電門傳感器測量速度和力傳感器測量拉力的數據以外，還應該記錄的物理量為________；

③改變小車的質量或重物的質量，重復②的操作．

(2)下側表格中M是M₁與小車中砝碼質量之和，ΔE為動能變化量，F(xiàn)是拉力傳感器的拉力，W是F在A、B間所做的功．表中的ΔE₃＝________，W₃＝________(結果保留三位有效數字)．

在使用伏安法測量小燈泡在不同電壓下的電阻值的實驗中，采用如圖1所示的電路可以方便地調節燈泡兩端的電壓值．圖中變阻器的總電阻值R₁和R₂的大小滿足R₁＝10R₂．

①在實驗中，為了使被測電阻R_X的電壓在開始時有最小值，在閉合電鍵前，變阻器R₁和R₂的滑動端P₁和P₂應分別放在各自的________端和________端．

②采用這個電路能夠達到精細調節R_x兩端電壓的目的．其中變阻器________是進行精細調節使用的．

③按照所給的電路圖將如圖2所示的實物圖連接成測量電路．
