某同學為了研究某壓敏電阻的伏安特性，通過實驗得到了該壓敏電阻的伏安特性曲線如圖a所示．

(1)該同學所用蓄電池的電動勢為6 V，還有導線、開關及以下器材：

電流表有兩個量程，分別為量程A(0～3 A)和量程B(0～0.6 A)

電壓表有兩個量程，分別為量程C(0～3 V)和量程D(0～15 V)

滑動變阻器有兩種規格，分別為E(0～10 Ω，1.0 A)和F(0～200 Ω，1.0 A)

則電流表選________量程，電壓表選________量程，滑動變阻器選________規格．(僅填代號即可)

(2)請?jiān)趫Db中用筆畫線代替導線，把實驗儀器連接成完整的實驗電路．

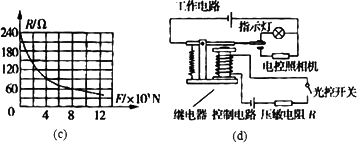

(3)通過進一步實驗研究知道，該壓敏電阻R的阻值隨壓力變化的圖象如圖c所示．某同學利用該壓敏電阻設計了一種“超重違規證據模擬記錄器”的控制電路，如圖d．已知該電路中電源的電動勢均為6 V，內阻為1 Ω，繼電器電阻為10 Ω，當控制電路中電流大于0.3 A時，磁鐵即會被吸引．則只有當質量超過________kg的車輛違規時才會被記錄．(取重力加速度g＝10 m/s²)

如圖a為利用氣墊導軌(滑塊在該導軌上運動時所受阻力可忽略)“驗證機械能守恒定律”的實驗裝置，請結合以下實驗步驟完成填空．

(1)將氣墊導軌放在水平桌面上，并調節至水平．

(2)用天平稱出滑塊和擋光條的總質量M，再稱出托盤和砝碼的總質量m．用刻度尺測出兩光電門中心之間的距離s，用游標卡尺測出擋光條的寬度l，見圖b，l的讀數為_(kāi)_______cm．

(3)將滑塊移至光電門1左側某處，釋放滑塊，要求砝碼落地前擋光條已通過光電門2．讀出滑塊分別通過光電門1和光電門2時的擋光時間Δt₁和Δt₂．

(4)滑塊通過光電門1和光電門2時，可以確定系統(包括滑塊、擋光條、托盤和砝碼)的總動能分別為E_k1＝________和E_k2＝________．在滑塊從光電門1運動到光電門2的過程中，系統勢能的減少量ΔE_p＝________．(已知重力加速度為g)比較________和________，若在實驗誤差允許的范圍內相等，即可認為機械能是守恒的．

某同學做“測定電源的電動勢和內阻”實驗．

①他采用如圖1所示的實驗電路進行測量．圖2給出了做實驗所需要的各種儀器．請你按電路圖把它們連成實驗電路．

②這位同學測量時記錄了5組數據，并將數據填入了以下表格中．請你根據這些數據在圖3中畫出U－I圖線．根據圖線求出電池的電動勢E＝________V，內阻r＝________Ω．

③這位同學對以上實驗進行了誤差分析．其中正確的是________．

A．實驗產生的系統誤差，主要是由于電壓表的分流作用

B．實驗產生的系統誤差，主要是由于電流表的分壓作用

C．實驗測出的電動勢小于真實值

D．實驗測出的內阻大于真實值

科學探究活動通常包括以下環節：提出問題，作出假設，制定計劃，搜集證據，評估交流等．一組同學研究“運動物體所受空氣阻力與其運動速度關系”的探究過程如下：

A．有同學認為：運動物體所受空氣阻力可能與其運動速度有關．

B．他們計劃利用一些“小紙杯”作為研究對象，用超聲波測距儀等儀器測量“小紙杯”在空中直線下落時的下落距離、速度隨時間變化的規律，以驗證假設．

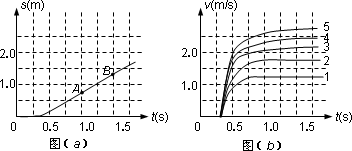

C．在相同的實驗條件下，同學們首先測量了單只“小紙杯”在空中下落過程中不同時刻的下落距離，將數據填入下表中，圖是對應的位移－時間圖線．然后將不同數量的“小紙杯”疊放在一起從空中下落，分別測出它們的速度－時間圖線，如圖中圖線1、2、3、4、5所示．

D．同學們對實驗數據進行分析、歸納后，證實了他們的假設．

回答下列提問：

(1)與上述過程中A、C步驟相應的科學探究環節分別是________，________．

(2)圖中的AB段反映了運動物體在做________運動，表中X處的值為_(kāi)_______．

(3)圖中各條圖線具有共同特點：“小紙杯”在下落開始階段做________運動，最后“小紙杯”做________運動．

(4)比較圖中的1和5，指出在1.0～1.5 s時間段內，速度隨時間變化關系的差異：________．

現要測量某一電流表的內阻r₁，給定的器材有：

A．待測電流表(量程300μA，內阻r₁約為100 Ω)

B．電壓表(量程3 V，內阻r₂＝1 kΩ)

C．電源E(電動勢4 V，內阻忽略不計)

D．定值電阻R₁＝10 Ω

E．滑動變阻器R₂(阻值范圍0～20 Ω，允許通過的最大電流為0.5 A)

F．電鍵S一個，導線若干

要求測量時兩塊電表指針的偏轉均超過其量程的一半．

(1)在方框中畫出測量電路原理圖

(2)電路接通后，測得電壓表讀數為U，電流表讀數為I，用已知和測得的物理量表示電流表內阻r₁＝________

某探究學習小組的同學欲驗證“動能定理”，他們?cè)趯?shí)驗室組裝了一套裝置，打點計時器、打點計時器所用的學生電源、導線、復寫紙、紙帶、小木塊、細沙．當滑塊連接上紙帶，用細線通過滑輪掛上空的小沙桶時，釋放小桶，滑塊處于靜止?fàn)顟B(tài)．若你是小組中的一位成員，要完成該項實驗，則：

(1)你認為還需要的實驗器材有________

(2)實驗時為了保證滑塊受到的合力與沙和沙桶的總重力大小基本相等，沙和沙桶的總質量應滿足的實驗條件是________，實驗時首先要做的步驟是________．

(3)在(2)的基礎上，某同學用天平稱量滑塊的質量M．往沙桶中裝入適量的細沙，用天平稱出此時沙和沙桶的總質量m．讓沙桶帶動滑塊加速運動，用打點計時器記錄其運動情況，在打點計時器打出的紙帶上取兩點，測出這兩點的間距L和這兩點的速度大小v₁與v₂(v₁＜v₂)．則本實驗最終要驗證的數學表達式為_(kāi)_______(用題中的字母表示實驗中測量得到的物理量)．

(1)如圖所示，Ⅰ、Ⅱ、Ⅲ三條線分別表示多用電表指針的指示位置．將選擇開關置于直流“50 V”擋，Ⅱ的示數為_(kāi)_______V；選擇開關置于直流“100 mA”擋，Ⅰ的示數為_(kāi)_______mA；將多用電表選擇開關置于“×10 Ω”擋，Ⅲ的示數是________Ω．若接著要測阻值約為30 Ω的電阻，應采取的測量步驟是：________．

(2)待測電阻R_X，阻值約為25 kΩ，在測其阻值時，備有下列器材：

A．電流表(量程100μA，內阻2 kΩ)；

B．電流表(量程500μA，內阻300 Ω)；

C．電壓表(量程10 V，內阻100 kΩ)；

D．電壓表(量程50 V，內阻500 kΩ)；

E．直流穩壓電源(15 V，允許最大電流1 A)；

F．滑動變阻器(最大阻值1 kΩ，額定功率1 W)；

G．電鍵和導線若干．

①電流表應選________，電壓表應選________．

②在虛線框中畫出測量電阻R_X阻值的電路圖．

③根據電路圖，用實線代替導線將下列實物連接成實驗電路．

一物理興趣小組利用學校實驗室的數字實驗系統探究物體作圓周運動時向心力與角速度、半徑的關系．

(1)首先，他們讓一砝碼做半徑r為0.08 m的圓周運動，數字實驗系統通過測量和計算得到若干組向心力F和對應的角速度ω，如下表．請你根據表中的數據在圖甲上繪出F－ω的關系圖像．

(2)通過對圖像的觀察，興趣小組的同學猜測F與ω²成正比．你認為，可以通過進一步的轉換，通過繪出________關系圖像來確定他們的猜測是否正確．

(3)在證實了F∝ω²之后，他們將砝碼做圓周運動的半徑r再分別調整為0.04 m、0.12 m，又得到了兩條F－ω圖像，他們將三次實驗得到的圖像放在一個坐標系中，如圖乙所示．通過對三條圖像的比較、分析、討論，他們得出F∝r的結論，你認為他們的依據是________．

(4)通過上述實驗，他們得出：做圓周運動的物體受到的向心力F與角速度ω、半徑r的數學關系式是F＝kω²r，其中比例系數k的大小為_(kāi)_______，單位是________．

現有一特殊的電池，其電動勢E約為9 V，內阻r在35 Ω～55 Ω范圍，最大允許電流為50 mA．為測定這個電池的電動勢和內阻，某同學利用如圖甲所示的電路進行實驗．圖中電壓表的內電阻很大，對電路的影響可以不計．R為電阻箱，阻值范圍為0～9999 Ω，R₀是定值電阻．

①實驗室備有的保護電阻R₀有以下幾種規格，本實驗應選用________．

A．10 Ω，2.5 W

B．50 Ω，1.0 W

C．150 Ω，1.0 W

D．1500 Ω，5.0 W

②該同學接入符合要求的R₀后，閉合開關S，調整電阻箱的阻值，讀出電壓表的示數U．再改變電阻箱阻值，取得多組數據，作出了如圖乙所示的圖線．根據該同學所作的圖線，可求得該電池的電動勢E為_(kāi)_______V，內電阻r為_(kāi)_______Ω．

如圖所示，兩個質量各為m₁和m₂的小物塊A和B，分別系在一條跨過定滑輪的軟繩兩端，已知m₁＞m₂，現要利用此裝置驗證機械能守恒定律．

(1)若選定物塊A從靜止開始下落的過程進行測量，則需要測量的物理量有________

①物塊的質量m₁、m₂

②物塊A下落的距離及下落這段距離所用的時間；

③物塊B上升的距離及上升這段距離所用的時間；

④蠅子的長度．

(2)為提高實驗結果的準確程度，某小組同學對此實驗提出以下建議：

①繩的質量要輕；

②在“輕質繩”的前提下，繩子越長越好；

③盡量保證物塊只沿豎直方向運動，不要搖晃；

④兩個物塊的質量之差要盡可能�。�

以上建議中確實對提高準確程度有作用的是________．

(3)寫出一條上面沒有提到的提高實驗結果準確程度有益的建議．

________
