圖甲是研究平拋運動的實驗裝置示意圖，小球從斜面上一定高度處從靜止釋放，經過一段水平軌道后落下，利用該裝置可以記錄小球球心的運動軌跡．

(1)請在圖甲中的白紙ABCD上標出小球平拋運動的起始點o，并畫出ox、oy軸．

(2)在實驗操作中需要小球多次重復運動，則每次小球________從同一位置由靜止開始運動(選填“必須”、“不一定”)．

(3)圖乙是實驗后在白紙上描出的軌跡和所測的數據：根據圖乙中數據，可以計算出小球平拋運動的初速度v₀＝________m/s．

利用如圖所示的裝置，某同學設計了以下兩種方法測定斜面上運動滑塊的瞬時速度．

方法(1)：事先測定遮光板的寬度為L，當滑塊經過斜面上的B點時，固定在B點的光電門(圖中沒有畫出)測出遮光板經過B點的時間為Δt，則遮光板經過B點的過程中平均速度為________，這個平均速度可以近似表示遮光板中央經過B點的瞬時速度．

方法(2)：若遮光板的寬度未測定，而滑塊以加速度a勻加速下滑，遮光板的前端到達B點時的速度為v，光電門測出遮光板經過B點的時間為Δ，則遮光板經過B點過程的中間時刻的速度為________(用a、v、Δ表示)，這個速度也可以近似表示遮光板中央經過B點的瞬時速度．

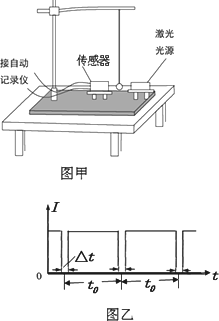

在“用單擺測定重力加速度”實驗中，若均勻小球在垂直紙面的平面內做小幅度的擺動，若懸點到小球頂點的繩長L，小球直徑為d，將激光器與傳感器左右對準，分別置于擺球的平衡位置兩側，激光器連續向左發射激光束．在擺球擺動過程中，當擺球經過激光器與傳感器之間時，傳感器接收不到激光信號．將其輸入計算機，經處理后畫出相應圖線．圖甲為該裝置示意圖，圖乙為所接收的光信號I隨時間t變化的圖線，橫坐標表示時間，縱坐標表示接收到的激光信號強度，則該單擺的振動周期為________．若保持懸點到小球頂點的繩長L不變，改用直徑2d的另一均勻小球進行實驗，則圖中的t₀將________(填“變大”、“不變”或“變小”)．則當?shù)氐闹亓�加速度大小的計算公�?I>g＝________(用上述已知的物理量表示)．

某實驗小組利用如圖甲所示的實驗裝置來探究當合外力一定時，物體運動的加速度與其質量之間的關系．

■少圖

(1)由圖甲中刻度尺讀出兩個光電門中心之間的距離s＝24 cm，由圖乙中游標卡尺測得遮光條的寬度d＝________cm．該實驗小組在做實驗時，將滑塊從圖甲所示位置由靜止釋放，由數字計時器可以讀出遮光條通過光電門1的時間Δt₁，遮光條通過光電門2的時間Δt₂，則滑塊經過光電門1時的瞬時速度的表達式v₁＝________，滑塊經過光電門2時的瞬時速度的表達式v₂＝________，則滑塊的加速度的表達式a＝________．(以上表達式均用字母表示)．

(2)在本次實驗中，實驗小組通過改變滑塊質量做了6組實驗，得到如表所示的實驗數據．

通過計算分析上表數據后，得出的結論是在合外力不變的情況下，物體運動的加速度跟物體的質量成反比，如果想通過圖像法進一步確認自己的結論，須建立________(填a－m或a－)坐標系，根據實驗數據描點作圖，如果圖線是一條________，就可確認上述結論．

某同學用如圖所示的實驗裝置探究小車動能變化與合外力對它所做功的關系．圖中A為小車，連接在小車后面的紙帶穿過打點計時器B的限位孔，它們均置于水平放置的一端帶有定滑輪的足夠長的木板上，C為彈簧測力計，不汁繩與滑輪的摩擦．實驗時，先接通電源再松開小車，打點計時器在紙帶上打下一系列點．

該同學在一條比較理想的紙帶上，從點跡清楚的某點開始記為O點，順次選取5個點，分別測量這5個點到O之間的距離S，并計算出它們與O點之間的速度平方差Δv²．(Δv²＝v²－v)，填人下表：

(1)請以Δv²為縱坐標，以s為橫坐標在方格紙中作出Δv²－s圖象．

(2)若測出小車質量為0.4 kg，結合圖象可求得小車所受合外力的大小為_________N(保留一位有效數值)

(3)若該同學通過計算發現小車所受合外力小于測力計讀數，明顯超出實驗誤差的正常范圍．你認為主要原因是_________，實驗操作中改進的措施是_________．

2007年諾貝爾物理學獎予了兩位發現“巨磁電阻”效應的物理學家．材料的電阻隨磁場的增強而增大的現象稱為磁阻效應，利用這種效應可以測量磁感應強度．若下圖為某磁敏電阻在室溫下的電阻－磁感應強度特性曲線，其中R_B、R_o分別表示有、無磁場時磁敏電阻的阻值．為了測量磁感應強度B，需先測量磁敏電阻處于磁場中的電阻值R_B．請按要求完成下列實驗．

(1)設計一個可以測量磁場中該磁敏電阻阻值的電路，在下圖的虛線框內畫出實驗電路原理圖(磁敏電阻及所處磁場已給出，待測磁場磁感應強度大小約為0.6～1.0 T，不考慮磁場對電路其他部分的影響)．要求誤差較�。�

提供的器材如下：

A．磁敏電阻，無磁場時阻值R_o＝150 Ω

B．滑動變阻器R，全電阻約20 Ω

C．電流表A，量程2.5 mA，內阻約為30 Ω

D．電壓表V，量程3 V，內阻約3 kΩ

E．直流電源E，電動勢3 V，內阻不計

F．開關S，導線若干

(2)正確接線后，將磁敏電阻置入待測磁場中，測量數據如下表：

根據上表可求出磁敏電阻的測量值R_B＝________Ω，結合下圖可知待測磁場的磁感應強度B＝________T．

(3)某同學查閱相關資料時看到了下圖所示的磁敏電阻在一定溫度下的電阻－磁感應強度特性曲線關于縱軸對稱，由該圖線可以得到什么結論？________

某同學利用圖所示裝置做“研究平拋運動”的實驗，根據實驗結果在坐標紙上描出了小球水平拋出后的運動軌跡，但不慎將畫有軌跡圖線的坐標紙丟失了一部分，剩余部分如圖所示，圖中水平方向與豎直方向每小格的長度均代表0.10 m，P₁、P₂和P₃是軌跡圖線上的3個點，P₁和P₂、P₂和P₃之間的水平距離相等．完成下列填空：(重力加速度取9.8 m/s²)

(1)設P₁、P₂、和P₃的橫坐標分別為x₁、x₂和x₃，縱坐標分別為y₁、y₂和y₃，從圖中可讀出|y₁－y₂|＝________m，|y₁－y₃|＝________m，|x₁－x₂|＝________m(保留兩位小數)．

(2)若已測知拋出后小球在水平方向做勻速運動，利用(1)中讀取的數據，求小球從P₁運動到P₂所用的時間為________s，小球拋出后的水平速度為________m/s(保留兩位小數)．
