某同學想測量某導電溶液的電阻率，先在一根均勻的長玻璃管兩端各裝了一個電極(接觸電阻不計)，兩電極相距L＝0.700 m，其間充滿待測的導電溶液．

用如下器材進行測量：

電壓表(量程l5 V，內阻約30 kΩ)；

電流表(量程300 μA，內約50 Ω)；

滑動變阻器(10 Ω，1 A)；

電池組(電動勢E＝12 V，內阻r＝6 Ω)；

單刀單擲開關一個、導線若干．

下表是他測量通過管中導電液柱的電流及兩端電壓的實驗數據．實驗中他還用20分度的游標卡尺測量了玻璃管的內徑，結果如圖2所示

根據以上所述請回答下面的問題：

(1)玻璃管內徑d的測量值為_(kāi)_______mm；

(2)根據表1數據在圖3坐標中已描點，請作出U－I圖象，根據圖象求出電阻R＝________Ω(保留兩位有效數字)；

(3)計算導電溶液的電阻率表達式是ρ＝________(用R、d、L表示)

(4)請?jiān)?圖l)中補畫出未連接的導線．

某同學在實驗室用如圖所示的裝置來研究有關做功的問題．

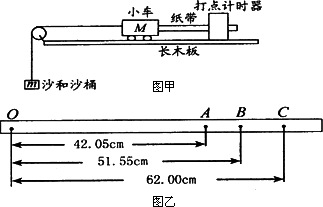

(1)如圖甲，在保持Mm條件下，可以認為繩對小車的拉力近似等于沙和沙桶的總重力，在控制小車的質量不變的情況下進行實驗．在實驗中，該同學先接通打點計時器的電源，再放開紙帶，如圖乙是在m＝100 g，M＝1 kg情況下打出的一條紙帶，O為起點，A、B、C為過程中的三個相鄰的計數點，相鄰的計數點之間有四個點沒有標出，有關數據如圖乙，則打B點時小車的動能為E_k＝________J，從開始運動到打擊B點時，繩的拉力對小車做功W＝________J．(保留2位有效數字)(g＝9.8 m/s²)

(2)在第(1)中繩的拉力對小車做功W大于小車獲得的動能E_K，請你舉出導致這一結果的主要原因________(寫出一種即可)

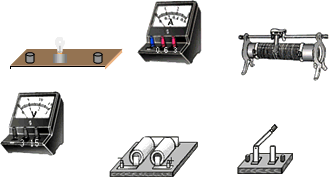

在用電壓表和電流表研究小燈泡在不同電壓下的功率的實驗中，實驗室備有下列器材供選擇：

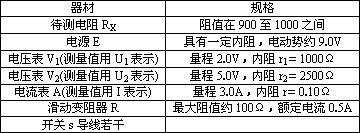

如圖所示是一些準備用來測量待測電阻R_x阻值的實驗器材，器材及其規格列表如下：

為了能正常進行測量并可能減小誤差，實驗要求測量時電表的讀數大于其量程的一半，而且調節滑動變阻器能使電表讀數有較明顯的變化．

①請?jiān)诜娇騼?nèi)畫出電路原理圖并標明所用器材的符號；

②待測電阻的表達式R_X＝________(用表中規定的字母表示)．

請完成以下兩小題．

(1)某同學在家中嘗試驗證平行四邊形定則，他找到三條相同的橡皮筋(遵循胡克定律)和若干小重物，以及刻度尺、三角板、鉛筆、細繩、白紙、釘子，設計了如下實驗：將兩條橡皮筋的一端分別固定在墻上的兩個釘子A、B上，另一端與第二條橡皮筋連接，結點為O，將第三條橡皮筋的另一端通過細繩掛一重物．

①為完成實驗，下述操作中必需的是________．

a．測量細繩的長度

b．測量橡皮筋的原長

c．測量懸掛重物后像皮筋的長度

d．記錄懸掛重物后結點O的位置

②釘子位置固定，欲利用現有器材，改變條件再次實驗證，可采用的方法是________

(2)為了節能和環保，一些公共場所使用光控開關控制照明系統．光控開頭可采用光敏電阻來控制，光敏電阻是阻值隨著光的照度而發生變化的元件(照度可以反映光的強弱，光越強照度越大，照度單位Lx)．某光敏電阻Rp在不同照度下的阻值如下表：

①根據表中數據，請?jiān)诮o定的坐標系(見答卷紙)中描繪出阻值隨照度變化的曲線，并說明阻值隨照度變化的特點．

②如圖所示，當1、2兩端所加電壓上升至2 V時，控制開關自動啟動照明系統，請利用下列器材設計一個簡單電路．給1、2兩端提供電壓，要求當天色漸暗照度降低至1.0(1x)時啟動照明系統，在虛線框內完成電路原理圖．(不考慮控制開關對所設計電路的影響)提供的器材如下：光敏電源E(電動勢3 V，內阻不計)；定值電阻：R₁＝10 kΩ，R₂＝20 kΩ，R₃＝40 kΩ(限選其中之一并在圖中標出)開關S及導線若干．

在“測定一節干電池的電動勢和內電阻”的實驗中，備有下列器材：

A．待測的干電池(電動勢約為1.5 V，內電阻小于1.0 Ω)

B．電流表A₁(量程0～3 mA，內阻R_g1＝10 Ω)

C．電流表A₂(量程0～0.6 A，內阻R_g2＝0.1 Ω)

D．滑動變阻器R₁(0～20 Ω，10 A)

E．滑動變阻器R₂(0～200 Ω，1 A)

F．定值電阻R₀(990 Ω)

G．開關和導線若干

(1)某同學發現上述器材中雖然沒有電壓表，但給出了兩個電流表，于是他設計了如圖甲所示的a、b兩個參考實驗電路，其中合理的是________圖所示的電路；在該電路中，為了操作方便且能準確地進行測量，滑動變阻器應選________(填寫器材前的字母代號)．

(2)圖乙為該同學根據(1)中選出的合理的實驗電路，利用測出的數據繪出的I₁－I₂圖線，I₁為電流表A₁的示數，I₂為電流表A₂的示數．且I₂的數值遠大于I₁的數值)，則由圖線可得被測電池的電動勢E＝________V，內阻r＝________Ω．

如圖所示，在實驗室里小王同學用電流傳感器和電壓傳感器等實驗器材測干電池的電動勢和內電阻．改變電路的外電阻R，通過電壓傳感器和電流傳感器測量不同阻值下電源的端電壓和電流，輸入計算機，自動生成U?I圖線，如圖(1)所示．

(1)由圖可得干電池的電動勢為_(kāi)_______V，干電池的內電阻為_(kāi)_______Ω；

(2)做完實驗后，小王同學在上面的實驗器材中去掉電壓傳感器，改變電路的外電阻R，通過電流傳感器測量不同阻值下的電流，畫出R?1/I圖線也可以求得電源的電動勢和內電阻．請寫出小王同學所作圖象的函數關系式________．

(3)現有一小燈泡，其U－I特性曲線如圖(2)所示，若將此小燈泡接在上述干電池兩端，小燈泡的實際功率是________W．
