現有一塊靈敏電流表，量程為200 μA，內阻約為10000 Ω，要精確測出其內阻R₁，提供的器材有：電流表(量程為1 mA，內阻R₂＝50 Ω)；電壓表(量程為3 v，內阻R_v約為3 kΩ)；滑動變阻器R(阻值范圍為0～20 Ω)；定值電阻R₀(阻值R₀＝100 Ω)；電源E(電動勢約為4.5 V，內阻很小)；單刀單擲開關S一個，導線若干．

(1)請將上述器材全部用上，設計出合理的、便于多次測量的實驗電路圖，并保證各電表的示數超過其量程的，將電路圖畫在圖中的虛框中

(2)在所測量的數據中選一組，用測量量和已知量來計算表的內阻，表達式為R₁＝________，表達式中各符號表示的意義是________．

某同學為探究“恒力做功與物體動能改變的關系”，設計了如下實驗，他的操作步驟是：

①擺好實驗裝置如圖．

②將質量為200 g的小車?yán)�到打點計時器附近，并按住小車．

③在質量為10 g、30 g、50 g的三種鉤碼中，他挑選了一個質量為50 g的鉤碼掛在拉線P上

④釋放小車，打開打點計時器的電源，打出一條紙帶．

(1)在多次重復實驗得到的紙帶中取出自認為滿意的一條，經測量、計算，得到如下數據：

①第一個點到第N個點的距離為40.0 cm．②打下第N點時小車的速度大小為1.00 m/s．該同學將鉤碼的重力當作小車所受的拉力，算出拉力對小車做的功為________J，小車動能的增量為________J．

(2)此次實驗探究結果，他沒能得到“恒力對物體做的功，等于物體動能的增量”，且誤差很大，顯然，在實驗探究過程中忽視了各種產生誤差的因素．請你根據該同學的實驗裝置和操作過程幫助分析一下，造成較大誤差的主要原因是：___________________________．

用以下器材測量待測電阻R_x的阻值：

待測電阻R_x：阻值約為100 Ω；

電源E：電動勢約為6.0 V、內阻忽略不計；

電流表A1：量程50 mA、內阻r₁＝20 Ω；

電流表A2：量程300 mA、內阻r₂約為4 Ω

定值電阻R₀：阻值為20 Ω；

滑動變阻器R：最大阻值為10 Ω；

單刀單擲開關S、導線若干．

測量電阻R_x的電路圖如圖所示

(1)開關S閉合前，滑動變阻器R滑片應該移到________端(填“A”、“B”或“無要求”)

(2)若某次測量中電流表A₁的示數為I₁，電流表A₂的示數為I₂，則由已知量和測得量表示R_x的表達式為R_x＝________．(請用題中字母表達)

在“驗證機械能守恒定律”的實驗中，打點計時器接在電壓為E，頻率為f的交流電源上，在實驗中打下一條理想紙帶，如圖所示，選取紙帶上打出的連續5個點A、B、C、D、E，測出A點距起始點的距離為S₀，點AC間的距離為S₁，點CE間的距離為S₂，已知重錘的質量為m，當?shù)氐闹亓�加速度為g，則

①?gòu)钠鹗键c(diǎn)O到打下C點的過程中，重錘重力勢能的減少量為ΔEP＝________，重錘動能的增加量為ΔEK________．

②根據題中提供的條件，可求出重錘實際下落的加速度a＝________，它和當?shù)氐闹亓�加速度g進行比較，則a________g(填大于，等于，小于)．

如圖所示，某小組同學利用DIS實驗裝置研究支架上力的分解．A、B為兩個相同的雙向力傳感器，該型號傳感器在受到拉力時讀數為正，受到壓力時讀數為負．A連接質量不計的細繩，可沿固定的板做圓弧形移動．B固定不動，通過光滑鉸鏈連接長0.3 m的桿．將細繩連接在桿右端O點構成支架．保持桿在水平方向，按如下步驟操作：

①測量繩子與水平桿的夾角∠AOB＝

②對兩個傳感器進行調零

③用另一繩在O點懸掛一個鉤碼，記錄兩個傳感器讀數

④取下鉤碼，移動傳感器A改變角重復上述實驗步驟，得到表格．

根據表格A傳感器對應的是表中力________(選填“F₁”或“F₂”)．鉤碼質量為________kg(保留一位有效數字)．

一個有一定厚度的圓盤，可以繞通過中心垂直于盤面的水平軸轉動，圓盤加速轉動時，角速度的增加量Δω與對應之間Δt的比值定義為角加速度β(即β＝)．我們用電磁打點計時器、米尺、游標卡尺、紙帶、復寫紙來完成下述實驗：(打點計時器所接交流電的頻率為50 Hz，A、B、C、D……為計數點，相鄰兩計數點間有四個點未畫出)

①如圖甲所示，將打點計時器固定在桌面上，將紙帶的一端穿過打點計時器的限位孔，然后固定在圓盤的側面，當圓盤轉動時，紙帶可以卷在圓盤側面上；

②接通電源，打點計時器開始打點，啟動控制裝置使圓盤勻加速轉動；

③經過一段時間，停止轉動和打點，取下紙帶，進行測量．

(1)用20分度的游標卡尺測得圓盤的半徑如圖乙所示，圓盤的半徑r為________cm；

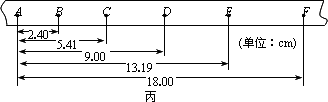

(2)由圖丙可知，打下計數點D時，圓盤轉動的角速度為________rad/s；

(3)紙帶運動的加速度大小為________m/s²，圓盤轉動的角加速度大小為________rad/s²；

(4)如果實驗測出的角加速度值偏大，其原因可能是________(至少寫出1條)．

某探究學習小組的同學欲探究恒力做功與物體動能變化的關系，他們?cè)趯?shí)驗室組裝了一套如圖所示的裝置，另外他們還找到打點計時器所用的學生電源一臺、天平、刻度尺、導線、復寫紙、紙帶、小桶和沙子若干．當小車連接上紙帶，用細線通過滑輪掛上小沙桶．

(1)某同學的實驗步驟如下：用天平稱量小車的質量M和沙與桶的總質量m．讓沙桶帶動小車加速運動，用打點計時器記錄其運動情況，在打點計時器打出的紙帶上取兩點，測出這兩點的間距L，算出這兩點的速度v₁與v₂．

①本實驗裝置圖(準備放開小車時刻)中有什么缺點或錯誤？

________

②要完成本實驗，還缺哪些重要實驗步驟？

________

③本實驗認為小車所受合外力等于沙桶重力，則應控制的實驗條件是什么？

________

(2)在實驗操作正確的前提下，若挑選的一條點跡清晰的紙帶如下圖所示，已知相鄰兩個點間的時間間隔為T，從A點到B、C、D、E、F點的距離依次為s₁、s₂、s₃、s₄、s₅(圖中未標s₃、s₄、s₅)，則由此可求得紙帶上由B點到E點所對應過程中，合外力對小車所做的功W＝________；該小車動能改變量的表達式為ΔE_K＝________(結果用題中已知物理量的符號表示)；在誤差允許范圍內若滿足________，則動能定理得證．
