某實驗小組圖示的裝置探究“動能定理”，圖中小車中可放置砝碼．實驗中，小車碰到制動裝置時，鉤碼尚未到達地面．打點計時器工作頻率為50 HZ．

(1)實驗的部分步驟如下：

①在小車中放入砝碼，把紙帶穿過打點計時器，連在小車后端，用細線連接小車和鉤碼；

②將小車停在打點計時器附近，________，________，小車拖動紙帶，打點計時器在紙帶上打出一列點，________；

③改變鉤碼或小車中砝碼的數量，更換紙帶，重復②的操作．

(2)下圖是鉤碼質量為0.03 kg、砝碼質量為0.02 kg時得到的一條紙帶，在紙帶上選擇起始點O及A、B、C、D和E五個計數點，可獲得各計數點到O的距離s及對應時刻小車的瞬時速度v，請將C點的測量結果填在下表中的相應位置．

(3)在上車的運動過程中，對于鉤碼、砝碼和小車組成的系統，________做正功，________做負功．

(4)實驗小組根據實驗數據繪出了圖線(其中Δv²＝v²－v²₀)，根據圖線可獲得的結論是________．要驗證“動能定理”，還需要測量的物理量是摩擦力和________．

如圖所示，用三棱鏡做測定玻璃折射率的實驗．先在白紙上放好三棱鏡，在棱鏡的一側插上兩枚大頭針P₁和P₂，然后在棱鏡的另一側觀察，調整視線使P₁的像被P₂擋�。�接著在眼睛所在的一側插兩枚大頭針P₃、P₄，使P₃擋住P₁、P₂的像．P₄擋住P₃和P₁、P₂的像，在紙上標出的大頭針位置和三棱鏡輪廓如圖所示．

(1)在本題的圖上畫出所需的光路．

(2)為了測出棱鏡玻璃的折射率，需要測量的量是________，________，在圖上標出它們．

(3)計算折射率的公式是n＝________．

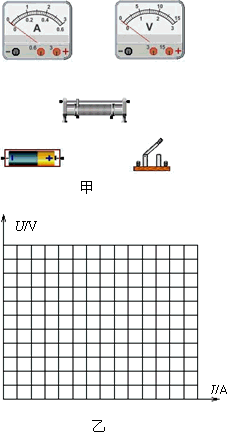

測量電源電動勢和內電阻的器材如圖甲所示，請用實線表示導線，將圖中器材連成實驗用電路，實驗時經測量得出的數據如下表，請在圖乙中的方格紙上畫出U－I圖線，利用圖線求出電源電動勢E＝________V，內電阻r＝________Ω．

如圖中R為已知電阻，R_x為待測電阻，K₁為單刀單擲開關，K₂為單刀雙擲開關，V為電壓表(內阻極大)，E為電源(電阻不可忽略)．現用圖中電路測量電源電動勢E及電阻R_x

(1)寫出操作步驟(指出待測量)：_______________________．

(2)由R及測得的量，可測得E＝________，R_x＝________．

在“驗證機械能守恒定律”的實驗中，已知打點計時器所用電源的頻率為50 Hz，查得當?shù)氐闹亓�加速度g＝9.80 m/s²，測得所用的重物的質量為1.00 kg，實驗中得到一條點跡清晰的紙帶．如圖所示，把第一個點記作O，另選連續的4個點A、B、C、D作為測量的點，經測量知道A、B、C、D各點到O點的距離分別為62.99 cm，70.18 cm，77.76 cm，85.73 cm，根據以上數據，可知重物由O點運動到C點，重力勢能減少量等于________J，動能的增加量等于________J(取3位有效數字)．

某同學用圓柱形玻璃磚做測定玻璃折射率的實驗，先在白紙上放好圓柱形玻璃磚，在玻璃磚的一側插上兩枚大頭針P₁和P₂，然后在圓柱形玻璃磚另一側觀察，調整視線使P₁的像被P₂的像擋住，接著在眼睛所在一側相繼又插上兩枚大頭針P₃、P₄，使P₃擋住P₁、P₂的像，使P₄擋住P₃和P₁、P₂的像，在紙上標出的大頭針位置和圓柱形玻璃磚的邊界如圖所示．

(1)在圖上畫出所需的光路．

(2)了測量出玻璃磚折射率，需要測量的物理量有________(要求在圖上標出)．

(3)寫出計算折射率的公式n＝________．

傳感器擔負著信息的采集任務，在自動控制中發揮著重要作用．如圖是一熱敏傳感器，其主要是應用了半導體材料制成的熱敏電阻，熱敏電阻隨溫度變化的圖線如圖甲所示，圖乙是由熱敏電阻R_t作為傳感器制作的簡單自動報警器線路圖，問：

(1)為了使溫度過高時報警鈴響，c應接在________(填a或b)

(2)若使啟動報警器的溫度提高些，應將滑動變阻器滑片P向________移動(填左或右)．

(3)如果在調試報警器達最低報警溫度時，如論如何調節滑動變阻器滑片P都不能使報警器工作，且電路連接完好，各電路元件都能處于工作狀態，則造成工作電路實際不能工作的原因可能是________

某同學要利用一個小木塊(一端帶掛鉤)、一個長木板、一根輕質的橡皮條和一把刻度尺，粗略地測出小木塊與木板之間的動摩擦因數．他的實驗步驟未完成，請補充實驗步驟并求出木塊與桌面間的動摩擦因數μ．

①用刻度尺測量出橡皮條自由長度l₀，

②將橡皮條把木塊豎直懸掛起來，測量木塊靜止時橡皮條的長度l₁；

③________；

則木塊與桌面間的動摩擦因數μ＝________(用上述所測物理量表示)．

一個有一定厚度的圓盤，可以繞通過中心垂直于盤面的水平軸轉動，用下面的方法測量它勻速轉動時的角速度．

實驗器材：電磁打點計時器，米尺，紙帶，復寫紙．

實驗步驟：

A．如圖所示，將電磁打點計時器固定在桌面上，將紙帶的一端穿過打點計時器的限位孔后，固定在待測圓盤的側面上，使得圓盤轉動時，紙帶可以卷在圓盤側面上．

B．啟動控制裝置使圓盤轉動，同時接通電源，打點計時器開始打點．

C．經過一段時間，停止轉動和打點，取了紙帶，進行測量．

(1)由已知量和測得量表示的角速度的表達式為ω＝________，式中各量的意義是：________．

(2)某次實驗測得圓盤半徑r＝5.50×10^－2 m，得到的紙帶的一段如圖所示，求得角速度為________．
