興趣小組為測一遙控電動小車的額定功率，進行了如下實驗：

①用天平測出電動小車的質量為0.4 kg；

②將電動小車、紙帶和打點計時器按如圖所示安裝；

③接通打點計時器(其打點周期為0.02 s)；

④使電動小車以額定功率加速運動，達到最大速度一段時間后關閉小車電源，待小車靜止時再關閉打點計時器(設在整個過程中小車所受的阻力恒定)．

在上述過程中，打點計時器在紙帶上所打的部分點跡如圖所示．

請你分析紙帶數據，回答下列問題：

(a)該電動小車運動的最大速度為________m/s；

(b)關閉小車電源后，小車的加速度大小為________m/s²；

(c)該電動小車的額定功率為________W．

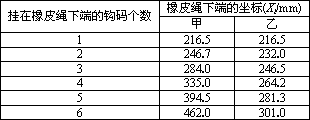

在“探究彈簧彈力大小與伸長量的關系”實驗中，甲、乙兩位同學選用不同的橡皮繩代替彈簧．為測量橡皮繩的勁度系數，他們?cè)谙鹌だK下端依次逐個掛上鉤碼(每個鉤碼的質量均為m＝0.1 kg，取g＝10 m/s²)，并記錄繩下端的坐標X_加i(下標i表示掛在繩下端鉤碼個數)．然后逐個拿下鉤碼，同樣記錄繩下端的坐標X_減i，繩下端面坐標的值X_i＝(X_加i＋X_減i)/2的數據如下表：

(1)同一橡皮繩的X_加i________(填“大于”或“小于”)X_減i；

(2)________(填“甲”或“乙”)同學的數據更符合實驗要求；

(3)選擇一組數據用作圖法得出該橡皮繩的勁度系數k(N/m)；

(4)為了更好地測量勁度系數，在選用鉤碼時需考慮的因素有哪些？

如圖所示是某同學在做勻變速直線運動實驗中獲得的一條紙帶．

①已知打點計時器電源頻率為50 Hz，則紙帶上打相鄰兩點的時間間隔為________．

②ABCD是紙帶上四個計數點，每?jī)蓚�(gè)相鄰計數點間有四個點沒有畫出．從圖中讀出A、B兩點間距s＝________；C點對應的速度是________(計算結果保留三位有效數字)．

物體因繞軸轉動時而具有的動能叫轉動動能．轉動動能的大小與角速度大小有關，為了探究轉動動能的大小與角速度之間的定量關系，某同學設計了下列一個實驗：即先讓砂輪由電動機帶動作勻速轉動并測出其角速度ω，然后讓砂輪脫離動力，克服輪邊緣的摩擦阻力f做功最后停下；測出砂輪開始脫離動力到停止轉動的圈數n．實驗中得到幾組n和ω的數值見下表：(砂輪半徑r＝5 cm，輪邊緣的摩擦阻力大小始終為f＝N，不計其它阻力)

(1)根據功能關系，請你幫他計算出砂輪每次脫離動力時的轉動動能，并填入表格內；

(2)利用實驗數據，請你幫他確定此砂輪的轉動動能與角速度大小定量關系式是________．

某同學在利用DIS實驗的電壓、電流傳感器描繪小燈泡的伏安特性曲線，并同時測定小燈泡功率的實驗中，采用了圖甲所示電路．

(1)圖甲中E矩形框內應該接________，F(xiàn)矩形框內應該接________．(選填“電壓傳感器”、“電流傳感器”或“小燈泡”)

(2)該同學利用測量的數據，畫出如圖乙的圖線，但該同學忘記在坐標上標明橫坐標和縱坐標所表示物理量．請你根據圖線作出判斷：橫坐標表示________，縱坐標表示________．

在“研究磁通量變化時感應電流的方向”的實驗中．

(1)在實驗之前，需要先確定________兩者方向之間的關系．

(2)某同學用通電螺線管代替條形磁鐵，實驗器材如右圖所示，請?jiān)趫D中用筆線代替導線連接成相應的實物連接圖．

(Ⅰ)某同學用如圖所示的實驗裝置探究小車動能變化與合外力對它所做功的關系．圖中A為小車，連接在小車后面的紙帶穿過打點計時器B的限位孔，它們均置于水平放置的一端帶有定滑輪的足夠長的木板上，C為彈簧測力計，不計繩與滑輪的摩擦．實驗時，先接通電源再松開小車，打點計時器在紙帶上打下一系列點．

a．該同學在一條比較理想的紙帶上，從點跡清楚的某點開始記為O點，順次選取5個點，分別測量這5個點到O之間的距離，并計算出它們與O點之間的速度平方差ΔV²(ΔV²＝V²－V₀²)，填入下表：

若測出小車質量為0.2 kg，結合圖象可求得小車所受合外力的大小為________N

b．若該同學通過計算發現小車所受合外力小于測力計讀數，明顯超出實驗誤差的正常范圍．你認為主要原因是________，如何消除這一誤差________．

(Ⅱ)．要測量一只量程已知的電壓表的內阻，所備器材如下：

A．待測電壓表V(量程3 V，內阻約3 K)

B．電流表A(量程3 A，內阻0.01 Ω)

C．定值電阻R(阻值2 kΩ，額定電流50 mA)

D．蓄電池E(電動勢略小于3 V，內阻不計)

E．多用電表

F．開關S₁、S₂，導線若干

(1)有一同學利用上面所給器材，進行如下實驗操作：

①用多用電表正確測量了一個約10 Ω的電阻后，需要繼續測量一個阻值大約是3 kΩ左右的待測電壓電阻．請選擇以下必須的步驟，按操作順序?qū)懗觯篲_______．

A．用螺絲刀調節表盤下中間部位的指針定位螺絲，使表針指零

B．將紅表筆和黑表筆接觸

C．把選擇開關旋轉到“×1 k”位置

D．把選擇開關旋轉到“×100”位置

E．調節歐姆調零旋鈕使表針指向歐姆表的“0”刻度

F．用表筆接觸約3 kΩ左右的電阻并測量

②若測量結果如圖甲所示，則該電阻的測量值為________kΩ

(2)為了更精確地測出此電壓表內阻，該同學設計了如圖乙、圖丙的實驗電路，你認為其中較合理的電路圖是________，其理由是________．

(3)在圖丁中，根據你選擇的電路把實物連接好．

(4)用你選擇的電路進行實驗時，請簡述實驗步驟：________．

用上述所測量物理量的符號表示電壓表的內阻R_V＝________

現有一種特殊的電池，它的電動勢E約為9 V，內阻r約為40 Ω，已知該電池允許輸出的最大電流為50 mA，為了測定這個電池的電動勢和內阻，某同學利用如圖甲所示的電路進行實驗，圖中電壓表的內阻很大，對電路的影響可不考慮，R為電阻箱，阻值范圍0～9999 Ω，R₀是定值電阻，可防止操作不當損壞電池，起保護電路的作用．

(1)實驗室備有的定值電阻R₀有以下幾種規格：

A．10 Ω　2.5 W

B．100 Ω　1.0 W

C．200 Ω　1.0 W

D．2000 Ω　5.0 W

本實驗應選哪一種規格？答________．

(2)該同學接入符合要求的R₀后，閉合開關K，調整電阻箱的阻值，讀取電壓表的示數，記錄多組數據，作出了如圖所示的圖線．則根據該同學所作出的圖線可求得該電池的電動勢E為________V，內阻r為________Ω．

某科研人員隨宇宙飛船進入太空繞地球做勻速圓周運動，為了測量物體的質量他設置了如圖所示裝置：將待測物體與細線一端相連，把物體放在桌面上，細線的另一端通過桌面上的光滑小孔O與彈簧秤的掛鉤相連，彈簧秤再用細線與飛船壁相連．給待測物體一個初速度，使它在桌面上做勻速圓周運動，利用宇宙飛船中備有的基本測量工具就可以間接地測量物體的質量了．

(1)在繞地球做勻速圓周運動的宇宙飛船中________(填“能”或“不能”)用天平來測量物體的質量．

(2)看成質點的待測物體它在桌面上做勻速圓運動的向心力是由________力提供的．實驗時需要測量的物理量及其字母符號是________、________、

(3)計算待測物體質量的表達式為________(用上面符號表示)

在“測電池的電動勢和內阻”的實驗中，測量對象為1節新的干電池．某同學用圖甲所示電路測量時，在較大范圍內調節滑動變阻器，發現電壓表讀數變化不明顯，估計是因?yàn)殡姵剌^新造成．為了提高實驗精度，該同學采用圖乙所示電路．實驗室提供的器材有：量程3 V的電壓表；量程0.6 A的電流表(具有一定內阻)；定值電阻R₀(阻值未知，約幾歐姆)；滑動變阻器R₁(0～10 Ω)，滑動變阻器R₂(0～200 Ω)；單刀單擲開關S₁、單刀雙擲開關S₂，導線若干．

①乙電路中，加接電阻R₀有兩方面的作用，一是方便實驗操作和數據測量，二是________________．

②為方便實驗調節且能較準確地進行測量，滑動變阻器應選用________(填R₁或R₂)．

③開始實驗之前，S₁、S₂都處于斷開狀態．現在開始實驗：

A、閉合S₁，S₂打向1，測得電壓表的讀數U₀，電流表的讀數為I₀；

B、閉合S₁，S₂打向2，改變滑動變阻器的阻值，當電流表讀數為I₁時，電壓表讀數為U₁；當電流表讀數為I₂時，電壓表讀數為U₂．則新電池電動勢的表達式為E＝________，內阻的表達式r＝________．
