實際電流表有內阻，可等效為理想電流表與電阻的串聯．測量實際電流表G₁內阻r₁的電路如圖所示．供選擇的儀器如下：

①待測電流表G₁(0～5 mA，內阻約300 Ω)，②電流表G₂(0～10 mA，內阻約100 Ω)，③定值電阻R₁(300 Ω)，④定值電阻R₂(10 Ω)，⑤滑動變阻器R₃(0～100 Ω)，⑥滑動變阻器R₄(0～20 Ω)，⑦干電池(1.5 V)，⑧電鍵S及導線若干．

(1)定值電阻應選_________，滑動變阻器應選_________．(在空格內填寫序號)

(2)用連線連接實物圖．

(3)補全實驗步驟：

①按電路圖連接電路，_________；

②閉合電鍵S，移動滑動觸頭至某一位置，記錄G₁，G₂的讀數I₁，I₂；

③_________；

④以I₂為縱坐標，I₁為橫坐標，作出相應圖線，如圖所示．

(4)根據I₂－I₁圖線的斜率k及定值電阻，寫出待測電流表內阻的表達式_________．

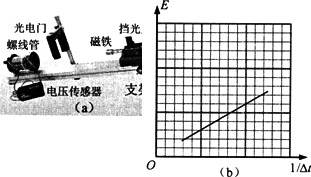

在“研究回路中感應電動勢大小與磁通量變化快慢的關系”實驗(見圖)中，得到圖線如圖所示．

(1)(多選題)在實驗中需保持不變的是(　　)

(A)擋光片的寬度

(B)小車的釋放位置

(C)導軌傾斜的角度

(D)光電門的位置

(2)線圈匝數增加一倍后重做該實驗，在圖中畫出實驗圖線．

如圖，為測量作勻加速直線運動小車的加速度，將寬度均為b的擋光片A、B固定在小車上，測得二者間距為d．

(1)當小車勻加速經過光電門時，測得兩擋光片先后經過的時間Δt₁和Δt₂，則小車加速度a＝_________．

(2)(多選題)為減小實驗誤差，可采取的方法是(　　)

(A)增大兩擋光片寬度b

(B)減小兩擋光片寬度b

(C)增大兩擋光片間距d

(D)減小兩擋光片間距d

在“用單擺測重力加速度”的實驗中，

(1)某同學的操作步驟為：

a．取一根細線，下端系住直徑為d的金屬小球，上端固定在鐵架臺上；

b．用米尺量得細線長度l；

c．在擺線偏離豎直方向5°位置釋放小球；

d．用秒表記錄小球完成n次全振動的總時間t，得到周期T＝t/n；

e．用公式計算重力加速度．

按上述方法得出的重力加速度值與實際值相比________(選填“偏大”、“相同”或“偏小”)．

(2)已知單擺在任意擺角時的周期公式可近似為，式中T₀為擺角趨近于0°時的周期，a為常數．為了用圖象法驗證該關系式，需要測量的物理量有________；若某同學在實驗中得到了如圖所示的圖線，則圖象中的橫軸表示________．

在研究電磁感應現象的實驗中所用的器材如圖所示．它們是：①電流計、②直流電源、③帶鐵芯的線圈A、④線圈B、⑤電鍵、⑥滑動變阻器(用來控制電流以改變磁場強弱)．

(1)試按實驗的要求在實物圖上連線(圖中已連好一根導線)．

(2)若連接滑動變阻器的兩根導線接在接線柱C和D上，而在電鍵剛閉合時電流表指針右偏，則電鍵閉合后滑動變阻器的滑動觸頭向接線柱C移動時，電流計指針將________(填“左偏”、“右偏”、“不偏”)．

現有毛玻璃屏A、雙縫B、白光光源C、單縫D和透紅光的濾光片E等光學元件．要把它們放在如圖所示的光具座上組裝成雙縫干涉裝置，用以測量紅光的波長．

①將白光光源C放在光具座的最左端，依次放置其它光學元件，由左至右，表示各光學元件的字母排列順序?yàn)镃、________、A．

②將測量頭的分劃板中心刻線與某亮紋的中心對齊，將該亮紋定為第一條亮紋，此時手輪上的示數如下圖1所示．然后同方向轉動測量頭，使分劃板中心刻線與第六條亮紋中心對齊，記下此時圖2中手輪上的示數________mm．求得相鄰亮紋的間距Δx為________mm

③已知雙縫間距d為2.0×10^－4 m，測得雙縫到屏的距離L為0.700 m，由計算式λ＝________，求得所測紅光波長為________nm．
