利用單擺估測石家莊當?shù)刂亓�加速度的�?shí)驗中，用擺長l和周期T描述重力

加速度的表達式為g＝________．

若實驗中測得g值偏小，則可能的原因是________(寫出兩個即可)

和貝貝同學在實驗中獲取的數據記錄在下表中

以1為橫坐標，T²為縱坐標，作出T²－1圖線，并利用直線斜率求得重力加速度為g＝________m/s²(保留三位有效數字)

請寫出推導過程

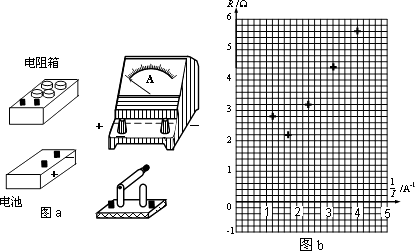

某同學通過查找資料自己動手制作了一個電池．該同學想測量一下這個電池的電動勢E和內電阻r，但是從實驗室只借到一個開關、一個電阻箱(最大阻值為9.999 Ω，可當標準電阻用)、一只電流表(量程I_R＝0.6 A，內阻r_g＝0.1 Ω)和若干導線．

①請根據測定電動勢E、內電阻r的要求，設計圖a中器件的連接方式，并畫線把它們連接起來．

②接通開關，逐次改變電阻箱的阻值R，同時讀出與R對應的電流表的示數I，并作記錄．處理實驗數據時首先計算出每個電流值I的倒數；再制作R－坐標圖，如圖b所示．圖中已標注出了(R，)的幾個與測量對應的坐標點，請你在圖b上把標注出的坐標點描繪成實驗圖線．

③根據圖b描繪出的圖線可得出這個電池的電動勢E＝________V，內電阻r＝________Ω．

發光晶體二極管是用電器上做指示燈用的一種電子元件．它的電路符號如圖所示，正常使用時，帶“＋”號的一端接高電勢，帶“－”的一端接低電勢．某同學用滑動變阻器改變阻值的方法用伏特表和毫安電流表測得二極管兩端的電壓U_D和通過它的電流I的數據，并記錄在下表中：

要求：

①在下圖中的虛線內畫出該同學的實驗電路圖；

②在下圖中的小方格紙上用描點法畫出二極管的伏安特性曲線，并判斷該二極管的電阻隨所加電壓的變化怎樣變化；

③已知該發光二極管的最佳工作電壓為2.5 V，現用5 V穩壓電源供電，需要串聯一個電阻R才能使二極管工作在最佳狀態，試運用伏安特性曲線計算R的阻值(取整數)．

某同學利用DIS研究電梯在豎直方向的運動．在電梯中掛一質量為3 kg的重物，用力傳感器測出懸繩的拉力F，得到如圖所示的F－t圖象．

(1)根據圖象判斷電梯在不同時間段加速度、速度的變化情況是：

A時間段________________；

B時間段________________；

C時間段________________．

(2)若電梯在t＝0時由靜止開始運動，請判斷電梯的運動方向，并請敘述理由．

某同學用下圖所示的電路測電壓表V₁內電阻，已知它的量程是0－3 V，電阻約為1.5 kΩ．圖中V₂是另一塊電壓表，量程與電壓表V₁相同．已知定值電阻的電阻值為R₀．R是滑動變阻器，P是它的滑動觸頭．

①請根據實驗的實物連接圖，在下邊方框中畫出它的實驗電路圖

②有兩個定值電阻，阻值分別是100 Ω及1.2 kΩ，R₀應選用________．

③先把滑動變阻器的滑片P移到最右邊，閉合開關S，再調節P，使電壓表V₂滿刻度(或接近滿刻度)．記下此時兩電壓表的示數U₁和U₂．則電壓表V₁的電阻值是R_V1＝________(用字母表示，不用代入R₀的值)．

關于做“測電源電動勢和內電阻”的實驗

(1)有同學按圖電路進行連接，他用到的6根導線是、、、、和bf，由于其中混進了一根內部斷開的導線，所以當他按下開關后，發現兩個電表的指針均不偏轉，他用多用表的電壓檔測量間的電壓，讀數約為1.5 V(已知電池電動勢約為1.5 V)，根據上述現象可推得，這6根導線中可能哪幾根內部是斷開的？答：________(寫導線編號)．為了確定哪一根導線的內部是斷開的，他至少還要用多用表的電壓檔再測量幾次？答：________次

(2)排除故障后，該同學通過改變滑動變阻的電阻，測得了6組U、I的數據，根據第1、2、3、4、5和6組的數據，他在U－I圖上標出了這些數據點，并且按照這些數據點的分布繪制了相應的U－I圖線[如圖所示]，由這一圖線，可求得電源的電動勢E為_(kāi)_______V，內電阻r為_(kāi)_______Ω．如果他不利用這一圖線，而是利用任意兩組U、I數據，那么當他選擇哪二組數據時求出的E、r值誤差最大？答：________(寫數據組編號)．
