現要用電流表對電路進行電流測量，但由于現有電流表量程偏小，不能滿足實驗要求，為此，先將電流表改裝然后進行測量．可供選擇的器材如下：

電流表A₁、A₂(量程0～500 μA，內阻約為500 Ω)

滑動變阻器R(阻值0～100 Ω．額定電流1.0 A)

定值電阻R₁(阻值約為100 Ω)

電阻箱R₂(阻值0～999.9 Ω)

開關、導線若干電源E

①測量電流表A₂的內阻，以下給出了實驗中必要的操作：

A．?dāng)嚅_S₁

B．閉合S₁、S₂

C．按下圖連接線路，將滑動變阻器R的滑片調至最________(填“左”或“右”)端，R₂調至________．

D．調節R₂，使表A₁的示數為I₁，記錄R₂的值

E．?dāng)嚅_S₂，閉合S₃

F．調節滑動變阻器R，使表A₁、A₂的指針偏轉適中，記錄表A₁的示數I₁

請把上述實驗步驟中的空白處填上正確內容，然后按合理的順序排列實驗步驟：________．(填序號)

②將電流表A₂(較小量程)改裝成電流表A(較大量程)

如果①中測出A₂的內阻為468.0 Ω，現用R₂將A₂改裝成量程為20 mA的電流表A，應把R₂調為________Ω與A₂并聯，改裝后電流表A的內阻R_A為________Ω．

某同學利用下圖的實驗裝置測量重力加速度．

(1)該同學開始實驗時情形如上圖所示，接通電源釋放紙帶．請指出該同學在實驗操作中存在的兩處明顯錯誤或不當?shù)牡胤剑?/P>

①________；②________．

(2)該同學經修改錯誤并正確操作后得到如下圖所示的紙帶，以計時器打點周期為T，AB、BC長度分別為s₁、s₂，寫出由s₁、s₂以及T表達的重力加速度大小公式：g＝________；

(3)請你給出一條有益于減少本實驗誤差的建議：________．

如圖所示的實驗裝置，光滑斜面上高為h的A處有一個小球自靜止起滾下，抵達水平面時，立即遇到一系列條形布簾B的阻擋，經過一定的位移x后停下．實驗時，先保持高度h不變，采用大小相同質量不同的球做實驗，得到數據如表1所示；再改變高度h，用同一個小球做實驗得到數據如表2所示．(g＝10 m/s²)

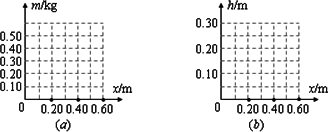

(1)畫出m－x與h－x的關系圖

(2)若小球質量為0.20 kg，由此算出對應的h＝________．

某實驗小組利用如圖所示的實驗裝置來驗證鉤碼和滑塊所組成的系統機械能守恒．

(1)如圖所示，用游標卡尺測得遮光條的寬度d＝________mm；實驗時將滑塊從圖示位置由靜止釋放，由數字計時器讀出遮光條通過光電門的時間Δt＝1.2×10^－2 s，則滑塊經過光電門時的瞬時速度________m/s．(此空保留三位有效數字)在本次實驗中還需要測量的物理量有：鉤碼的質量m、________和________(文字說明并用相應的字母表示)．

(2)本實驗通過比較________和________在實驗誤差允許的范圍內相等(用測量的物理量符號表示)，從而驗證了系統的機械能守恒．

通過實驗，要描繪一個“2.5 V，0.2 W”小燈泡的伏安特性曲線，可供選擇的儀器有

A．量程為0～0.6 A，內阻為0.2 Ω的電流表

B．量程為0～100 mA，內阻為5 Ω的電流表

C．量程為0～3 V，內阻為10 kΩ的電壓表

D．最大值為20 Ω，額定電流為0.1 A的滑動變阻器

E．學生電源、導線、電鍵等

(1)電流表應選________(填代號)．

(2)請你在下邊方框內畫出實驗的電路圖．

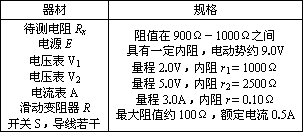

如圖所示是一些準備用來測量待測電阻R_x阻值的實驗器材，器材及其規格列表如下：

為了能正常進行測量并盡可能減小測量誤差，實驗要求測量時電表的讀數大于其量程的一半，而且調節滑動變阻器能使電表讀數有較明顯的變化．選擇若干合適的器材，畫出電路圖．

學校開展研究性學習，某研究小組的同學根據所學的光學知識，設計了一個測量液體折射率的儀器，如圖所示．在一圓盤上，過其圓心O作兩條互相垂直的直徑BC、EF，在半徑OA上，垂直盤面插下兩枚大頭針P₁、P₂并保持P₁、P₂位置不變，每次測量時讓圓盤的下半部分豎直進入液體中，而且總使得液面與直徑BC相平，EF作為界面的法線，而后在圖中右上方區域觀察P₁、P₂的像，并在圓周上插上大頭針P₃，使P₃正好擋住P₁、P₂的像，同學們通過計算，預先在圓周EC部分刻好了折射率的值，這樣只要根據P₃所插的位置，就可直接讀出液體折射率的值，則：

(1)若∠AOF＝30°，OP₃與OC的夾角為30°，則P₃處所對應的折射率的值為________．

(2)圖中P₃、P₄兩位置中________(填“P₃”或“P₄”)處所對應的折射率大．

(3)作AO的延長線交圓周于K，K處所對應的折射率值應為________．

(4)若保持∠AOF＝30°不變，用該裝置能測量的最大折射率的值不超過________．

探究力對原來靜止的物體做的功與物體獲得的速度的關系的實驗裝置如圖所示，實驗主要過程如下：

(1)設法讓橡皮筋對小車做的功分別為W、2W、3W……

(2)分析打點計時器打出的紙帶，求出小車的速度v₁、v₂、v₃……

(3)作出W－v草圖；

(4)分析W－v圖象．如果W－v圖象是一條直線，表明W∝v；如果不是直線，可考慮是否存在W∝v₂、W∝v₃、W∝等關系．

①以下關于該實驗的說法中正確的是________．

A．本實驗設法讓橡皮筋對小車做的功分別為W、2W、3W……所采用的方法是選用同樣的橡皮筋，并在每次實驗中使橡皮筋拉伸的長度保持一致．當用1條橡皮筋進行實驗時，橡皮筋對小車做的功為W，用2條、3條……橡皮筋并在一起進行第2次、第3次……實驗時，橡皮筋對小車做的功分別是2W、3W……

B．小車運動中會受到阻力，補償?shù)姆椒�，可以使木板適當傾斜．

C．某同學在一次實驗中得到一條記錄紙帶，紙帶上打出的點兩端密、中間疏．出現這種情況的原因，可能是沒有使木板傾斜或傾角太小

D．根據記錄紙帶上打出的點，求小車獲得的速度的方法，是以紙帶上第一點到最后一點的距離來進行計算．

②若畫出W－v的圖象，應為圖中的哪一個________．

欲用伏安法測定一段阻值約為5 Ω左右的金屬導線的電阻，要求測量結果盡量準確，現備有以下器材：

A．電池組(3 V，內阻1 Ω)

B．電流表(0～3 A，內阻0.0125 Ω)

C．電流表(0～0.6 A，內阻0.125 Ω)

D．電壓表(0～3 V，內阻3 kΩ)

E．電壓表(0～15 V，內阻15 kΩ)

F．滑動變阻器(0～20 Ω，額定電流1 A)

G．滑動變阻器(0～2 000 Ω，額定電流0.3 A)

H．開關、導線

(1)上述器材中應選用的是________；(填寫各器材的字母代號)

(2)實驗電路應采用電流表________接法；(填“內”或“外”)

(3)設實驗中，電流表、電壓表的某組示數如下圖所示，圖示中I＝________A，U＝________V．

(4)為使通過待測金屬導線的電流能在0～0.5 A范圍內改變，請按要求畫出測量待測金屬導線的電阻R_X的原理電路圖．

(5)某學生用螺旋測微器在測定某一金屬絲的直徑時，測得的結果如圖(1)所示，則該金屬絲的直徑d＝________mm．另一位學生用游標尺上標有20等分刻度的游標卡尺測一工件的長度，測得的結果如下圖(2)所示，則該工件的長度L＝________mm．
