某同學到實驗室做“測定電源電動勢和內阻”的實驗時，發現實驗桌上還有一個定值電阻R₀．他設計了如圖甲所示的電路來測量電源電動勢E、內阻r和R₀的阻值．實驗時用U₁、U₂、I分別表示電表V₁、V₂、A的讀數，并將滑動變阻器的滑片P移動到不同位置時，記錄了U₁、U₂、I的一系列值．

(1)他在同一坐標紙上分別作出U₁－I、U₂－I圖線，如圖乙所示，則U₁－I圖線是圖中________(填A(yù)或B)

(2)定值電阻R₀的計算表達式是：R₀＝________(用測得的U₁、U₂、I表示)，若實驗中的所有操作和數據處理無錯誤，實驗中測得R₀值________(填“大于”、“等于”或“小于”)實際值．

(3)若實驗中沒有伏特表V₁，你能測出的量是________(選填“電動勢E”、“內阻r”或“R₀”，下同)．

(4)若實驗中沒有伏特表V₂，你能測出的量是________．

(A)某同學用螺旋測微器測量小零件的厚度時，螺旋測微器上的示數如圖所示，則小零件的厚度為________cm．

(B)用伏安法測電阻時，由于電壓表、電流表內阻的影響，測量結果總存在系統誤差．按下圖所示的電路進行測量，可以消除這種系統誤差．

(1)該實驗的第一步是：閉合電鍵S₁，將電鍵S₂接2，調節滑動變阻器R_P和r，使電壓表讀數盡量接近滿量程，讀出這時電壓表和電流表的示數U₁、I₁；請你接著寫出第二步，并說明需要記錄的數據：________．

(2)由以上記錄數據計算被測電阻R_X的表達式是R_X＝________．

某同學用如圖所示電路，測繪標有“3.8 V，0.3 A”的小燈泡的燈絲電阻R隨電壓U變化的圖象．

①除了導線和開關外，有以下一些器材可供選擇：

電流表：A₁(量程100 mA，內阻約2 Ω)A₂(量程0.6 A，內阻約0.3 Ω)

電壓表：V₁(量程5 V，內阻約5 KΩ)V₂(量程15 V，內阻約15 KΩ)

電源：E1(電動勢為1.5 V，內阻為0.2 Ω)E2(電動勢為4 V，內阻約為0.04 Ω)

電阻：R1(額定電流2 A，0－5 Ω)

R₂(額定電流0.5 A，0－100 Ω)

為了調節方便，測量準確，實驗中應選用電流表________，電壓表________，滑動變阻器________，電源________．(填器材的符號)

②根據實驗數據，計算并描繪出R－U的圖象如圖所示．由圖象可知，此燈泡在不工作時，燈絲電阻為________；當所加電壓為3.00 V時，燈絲電阻為________，燈泡實際消耗的電功率為________W．

③根據R－U圖象，可確定小燈泡耗電功率P與外加電壓U的關系，符合該關系的示意圖是下列圖中的________．

A．

B．

C．

D．

在“研究勻變速直線運動”的實驗中，打點計時器使用的交流電源的頻率為50 Hz，記錄小車運動的紙帶如圖所示，在紙帶上選擇6個計數點A、B、C、D、E、F，相鄰兩計數點之間還有四個點未畫出，各點到A點的距離依次是2.0 cm、5.0 cm、9.0 cm、14.0 cm、20.0 cm．

(1)根據學過的知識可以求出小車在B點的速度為v_B＝________m/s．CE間的平均速度為________m/s；

(2)以打B點時為計時起點，建立v－t坐標系如下圖所示．請?jiān)趫D中作出小車運動的速度與時間的關系圖線；

(3)根據圖線可得小車運動的加速度為________m/s²．

某同學在做“探究小車速度隨時間變化的規律”的實驗時，打點計時器所用電源的頻率是50 Hz，在實驗中得到一條點跡清晰的紙帶，他把某一點記作O，再選依次相鄰的6個點作為測量點，分別標以A、B、C、D、E和F，如圖所示．

(1)如果測得C、D兩點相距2.70 cm，D、E兩點相距2.90 cm，則在打D點時小車的速度是________m/s．

(2)該同學分別算出打各點時小車的速度，然后根據數據在v－t坐標系中描點(如圖所示)，由此可求得小車的加速度a＝________m/s²．

利用單擺驗證小球平拋運動規律，設計方案如圖所示，在懸點O正下方有水平放置的熾熱的電熱絲P，當懸線擺至電熱絲處時能輕易被燒斷；MN為水平木板，已知懸線長為L，懸點到木板的距離O＝h(h＞L)．

(1)電熱絲P必須放在懸點正下方的理由是：________．

(2)將小球向左拉起后自由釋放，最后小球落到木板上的C點，C＝s，則小球做平拋運動的初速度為v₀＝________．

(3)在其他條件不變的情況下，若改變釋放小球時懸線與豎直方向的夾角，小球落點與點的水平距離s將隨之改變，經多次實驗，以s²為縱坐標、cos為橫坐標，得到如圖所示圖像．則當＝23°時，s為________m；若懸線長L＝1.0 m，懸點到木板間的距離O為________m．(cos23°＝0.92)

物理小組在一次探究活動中測量滑塊與木板之間的動摩擦因數．實驗裝置如圖，一表面粗糙的木板固定在水平桌面上，一端裝有定滑輪；木板上有一滑塊，其一端與電磁打點計時器的紙帶相連，另一端通過跨過定滑輪的細線與托盤連接．打點計時器使用的交流電源的頻率為50 Hz．開始實驗時，在托盤中放入適量砝碼，滑塊開始做勻加速運動，在紙帶上打出一系列小點．

(1)上圖給出的是實驗中獲取的一條紙帶的一部分：0、1、2、3、4、5、6是計數點，每相鄰兩計數點間還有4個打點(圖中未標出)，計數點間的距離如圖所示．根據圖中數據計算的加速度a＝________(保留兩位有效數字)．

(2)為了測量動摩擦因數，下列物理量中還應測量的有________．(填入所選物理量前的字母)

A．木板的長度l

B．木板的質量m₁

C．滑塊的質量m₂

D．托盤和砝碼的總質量m₃

E．滑塊運動的時間t

(3)滑塊與木板間的動摩擦因數μ＝________(用被測物理量的字母表示，重力加速度為g)

某同學利用圖a所示電路來測量一節干電池的電動勢和內電阻，根據實驗數據繪得圖b所示的U～I圖線．由該圖線可求得這節干電池的電動勢E＝________V、內電阻r＝________Ω．

(1)請?jiān)趫Db上畫出電源輸出功率最大時關于外電路電阻的U～I圖線；

(2)請?jiān)趫Db上畫出表示最大輸出功率的面積．(用斜線表示)

完成以下兩題

(1)如圖為某同學在做勻變速直線運動實驗中獲得的一條紙帶．

①已知打點計時器電源頻率為50 Hz，則紙帶上打相鄰兩點的時間間隔為________．

②ABCD是紙帶上四個計數點，每?jī)蓚�(gè)相鄰計數點間有四個點沒有畫出．從圖中讀出A、B兩點間距s＝________；C點對應的速度是________(計算結果保留三位有效數字)．

(2)如圖為驗證機械能守恒定律的實驗裝置示意圖．現有的器材為：帶鐵夾的鐵架臺、電磁打點計時器、紙帶、帶鐵夾的重錘、天平．回答下列問題

①為完成此實驗，除了所給的器材，還需要的器材有________

A、米尺

B、秒表

C、0～12 V的直流電源

D、0～12 V的交流電源

②實驗中誤差產生的原因有________________．(寫出兩個原因)

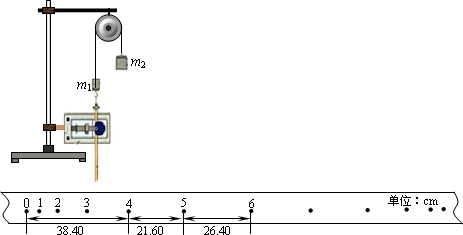

用如圖實驗裝置驗證m₁、m₂組成的系統機械能守恒．m₂從高處由靜止開始下落，m₁上拖著的紙帶打出一系列的點，對紙帶上的點跡進行測量，即可驗證機械能守恒定律．下圖給出的是實驗中獲取的一條紙帶：0是打下的第一個點，每相鄰兩計數點間還有4個點(圖中未標出)，計數點間的距離如圖所示．已知m₁＝50 g、m₂＝150 g，則(g取10 m/s²，結果保留兩位有效數字)

①在紙帶上打下記數點5時的速度v＝________m/s；

②在打點0～5過程中系統動能的增量ΔE_K＝________J，系統勢能的減少量ΔE_P＝________J，由此得出的結論是________；

③若某同學作出v²－h(huán)圖像如圖，則當?shù)氐膶?shí)際重力加速度g＝________m/s²．
