在探究加速度與力．質量的關系實驗中，采用如圖所示的實驗裝置，小車及車中砝碼的質量用M表示，盤及盤中砝碼的質量用m表示，小車的加速度可由小車后拖動的紙帶由打點計時器打上的點計算出．

①在驗證牛頓第二定律的實驗中，下列做法錯誤的是________

A．平衡摩擦力時，應將盤及盤中的砝碼用細繩通過定滑輪系在小車上

B．每次改變小車的質量時，不需要重新平衡摩擦力，平衡摩擦力時，應將小車后面拖著的紙帶穿過打點計時器．

C．實驗時先放開小車，再接通打點計時器電源．

D．小車運動的加速度可用天平測出M及m后直接用公式a＝mg/M求出．

②在保持小車及車中的砝碼質量M一定時，探究加速度與所受合力的關系時，一位同學得到的a－F關系分別如圖所示．其原因可能是________．

如圖所示，為某同學測繪額定電壓為2.5 V的小燈泡的Ⅰ－U特性曲線的實驗電路圖．

(1)根據電路圖甲，用筆畫線代替導線，將圖乙中的實驗電路連接完整．

(2)開關S閉合之前，圖乙中滑動變阻器的滑片應該置于________端(選填“A”、“B”或“AB中間”)

(3)實驗中測得有關數據如下表：

根據表中的實驗，在下圖中畫出小燈泡的I－U特性曲線．

某同學利用電流、電壓傳感器描繪小燈泡的伏安特性曲線，采用了如圖甲所示的電路．實驗中得出了如下一組數據：

(1)圖甲中矩形框1中應接________，矩形框2中應接________，矩形框3中應接________；(選填“電流傳感器”、“電壓傳感器”或“小燈泡”)

(2)在圖乙中畫出小燈泡的U－I圖線；

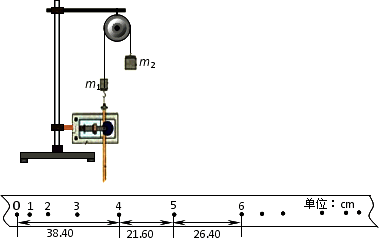

用如圖實驗裝置驗證m₁、m₂組成的系統機械能守恒．m₂從高處由靜止開始下落，m₁上拖著的紙帶打出一系列的點，對紙帶上的點跡進行測量，即可驗證機械能守恒定律．下圖給出的是實驗中獲取的一條紙帶：0是打下的第一個點，每相鄰兩計數點間還有4個點(圖中未標出)，計數點間的距離如圖所示．已知m₁＝50 g、m₂＝150 g，則(g取10 m/s²，結果保留兩位有效數字)

(1)在紙帶上打下記數點5時的速度v＝________m/s；

(2)在打點0～5過程中系統動能的增量ΔE_K＝________J，系統勢能的減少量ΔE_P＝________J，由此得出的結論是________；

(3)若某同學作出v²－h(huán)圖像如圖，則當?shù)氐膶?shí)際重力加速度g＝________m/s²．

氣墊導軌是常用的一種實驗儀器，它是利用氣泵使帶孔的導軌與滑塊之間形成氣墊，使滑塊懸浮在導軌上，滑塊在導軌上的運動可視為沒有摩擦．我們可以用帶豎直擋板C和D的氣墊導軌和滑塊A和B驗證動量守恒定律，實驗裝置如圖所示，采取的實驗步驟如下：

a．用天平分別測出滑塊A、B的質量m_A、m_B；

b．調整氣墊導軌，使導軌處于水平；

c．在A和B間放入一個被壓縮的輕彈簧，用電動卡銷鎖定，

靜止放置在氣墊導軌上；

d．用刻度尺測出A的左端至C板的距離L₁；

e．按下電鈕放開卡銷，同時分別記錄滑塊A、B運動時間的計時器開始工作，當A，B滑塊分別碰撞C、D擋板時結束，記下A、B分別到達C、D的運動時間t₁、t₂；

(1)實驗中還應測量的物理量是________．

(2)利用上述測量的實驗數據，驗證動量守恒定律的表達式是________．

(3)上式中算得的A、B兩滑塊的動量大小并不完全相等，產生誤差的原因可能有________(至少答出兩點)．

某同學根據如圖所示裝置來做探究彈力和彈簧伸長的關系的實驗，其操作過程如下：

(1)將實驗彈簧掛在鐵架臺上，用刻度尺量出彈簧的原長L₀．

(2)在彈簧下端掛質量為m₁的鉤碼，量出此時彈簧的長度L₁，記錄m₁和L₁，并求出彈簧的伸長量x₁(即L₁－L₀)，一并填入設計好的表格中．

(3)________，________，記錄所掛鉤碼的質量m₂、m₃、m₄、m₅和對應的彈簧長度L₂、L₃、L₄、L₅，并求出每次彈簧的伸長量x₂(即________)、x₃(即________)、x₄(________)，x₅(即________)．

(4)以彈力為縱坐標，以彈簧伸長量為橫坐標建立坐標系，根據所測數據描點，對所描的點________．

(5)由圖象可得結論：________．

驗證機械能守恒定律的實驗采用重物自由下落的方法；

(1)若實驗中所用重錘質量m＝1 kg．打點紙帶如下圖所示．打點時間間隔為0.02 s，則記錄B點時重錘的速度為_(kāi)_______．重錘的動能為_(kāi)_______從開始下落到B點，重錘的重力勢能減少量是________．因此可以得出的結論是________．(保留兩位小數)

(2)根據紙帶算出相關各點的速度V，量出下落與地距離h．則以v²為縱軸．以h為橫軸，畫出的圖象應是________．

為了測定光在透明有機玻璃中的傳播速度，實驗室提供的器材有：矩形有機玻璃磚、木板、刻度尺、三角板、白紙、大頭針．已知真空中的光速C．

(1)畫出光路圖的圖示，并在圖上用字母標明要測量的物理量．

(2)用測量的物理量寫出測量有機玻璃中光速的計算公式________．

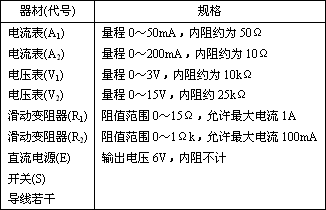

某研究性學習小組為了制作一種傳感器，需要選用一電器元件．圖為該電器元件的伏安特性曲線，有同學對其提出質疑，先需進一步驗證該伏安特性曲線，實驗室備有下列器材：

①為提高實驗結果的準確程度，電流表應選用________；電壓表應選用________；滑動變阻器應選用________．(以上均填器材代號)

②為達到上述目的，請?jiān)谔摼�框內畫出正確的實驗電路原理圖，并標明所用器材的代號．

要測量電壓表V₁的內阻R_V，其量程為2 V，內阻約2 KΩ．實驗室提供的器材有：

電流表A，量程0.6 A，內阻約為0.1 Ω；

電壓表V₂，量程5 V，內阻約為5 KΩ；

定值電阻R₁，阻值為30 Ω；

定值電阻R₂，阻值為3 KΩ；

滑動變阻器R₃，最大阻值100 Ω，額定電流1.5 A；

電源E，電動勢6 V，內阻約0.5 Ω；

開關S一個，導線若干．

(1)有人擬將待測電壓表V₁和題中所給的電流表A串聯接入電壓合適的測量電路中，測出V₁的電壓和電流，再計算出R_V．該方案實際上不可行，其最主要的原因是______________________．

(2)請從上述器材中選擇必要的器材，設計一個測量電壓表V₁內阻R_V的實驗電路．要求測量盡量準確，實驗必須在同一電路中，且在不增減元件的條件下完成．試畫出符合要求的實驗電路圖(圖中電源與開關已連接好)，并標出所選元件的相應字母代號．

(3)由上問寫出電壓表V₁內阻R_V的表達方式，說明式中各測量量的物理意義．
