表格中所列數據是測量小燈泡U－Ⅰ關系的實驗數據：

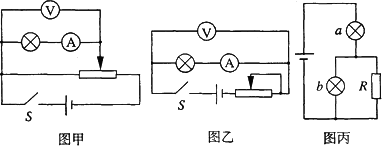

(1)分析上表內實驗數據可知，應選用的實驗電路圖是圖________(填“甲”或“乙”)；

(2)在方格紙內畫出小燈泡的U－Ⅰ曲線．分析曲線可知小燈泡的電阻隨Ⅰ變大而________(填“變大”、“變小”或“不變”)；

(3)如圖丙所示，用一個定值電阻R和兩個上述小燈泡組成串并聯電路，連接到內阻不計、電動勢為3 V的電源上．已知流過電阻R的電流是流過燈泡b電流的兩倍，則流過燈泡b的電流約為________A．

為了測試某種安全閥在外界環境為一個大氣壓時，所能承受的最大內部壓強，某同學自行設計制作了一個簡易的測試裝置．該裝置是一個裝有電加熱器和溫度傳感器的可密閉容器．測試過程可分為如下操作步驟：

a．記錄密閉容器內空氣的初始溫度t₁；

b．當安全閥開始漏氣時，記錄容器內空氣的溫度t₂；

c．用電加熱器加熱容器內的空氣；

d．將待測安全閥安裝在容器蓋上；

e．蓋緊裝有安全閥的容器蓋，將一定量空氣密閉在容器內．

(1)將每一步驟前的字母按正確的操作順序填寫：________；

(2)若測得的溫度分別為t₁＝27℃，t₂＝87℃，已知大氣壓強為1.0×10⁵ pa，則測試結果是：這個安全閥能承受的最大內部壓強是________

某同學用“伏安法”測量一個額定功率為1W、阻值約為5 Ω的電阻Rx．

實驗室中現有如下實驗器材：

A．電流表A₁(量程0～0.6 A，內阻約為0.2 Ω)

B．電流表A₂(量程0～3 A，內阻約為0.05 Ω)

C．電壓表V₁(量程0～3 V，內阻約為3 kΩ)

D．電壓表V₂(量程0～15 V，內阻約為15 kΩ)

E．滑動變阻器R₁(0～500 Ω)

F．滑動變阻器R₂(0～10 Ω)

G．蓄電池E(電動勢約為12 V，內阻不計)

H．開關、導線若干

為了較準確的測量Rx的阻值，要求電壓從零開始調節，多測幾組數據，畫出U－I圖象，從而求出Rx的阻值．

①電流表應選________、電壓表應選________、滑動變阻器應選________(填器材前的字母序號)．

②在方框內畫出該實驗的電路圖．

為了測量某電池的電動勢E(約為3 V)和內阻r，可供選擇的器材如下：

A．電流表G₁(2m A　100 Ω)

B．電流表G₂(1 mA　內阻未知)

C．電阻箱R₁(0～999.9 Ω)

D．電阻箱R₂(0～9999 Ω)

E．滑動變阻器R₃(0～10 Ω　1 A)

F．滑動變阻器R₄(0～1000 Ω　10 mA)

G．定值電阻R₀(800 Ω　0.1 A)

H．待測電池

I．導線、電鍵若干

(1)采用如圖甲所示的電路，測定電流表G₂的內阻，得到電流表G₁的示數I₁、電流表G₂的示數I₂如下表所示：

根據測量數據，請?jiān)趫D乙坐標中描點作出I₁－I₂圖線．由圖得到電流表G₂的內阻等于________Ω．

(2)在現有器材的條件下，測量該電池電動勢和內阻，采用如圖丙所示的電路，圖中滑動變阻器①應該選用給定的器材中________，電阻箱②選________(均填寫器材代號)．

(3)根據圖丙所示電路，請?jiān)诙�圖中用筆畫線代替導線，完成實物電路的連接．

在“探究加速度與物體質量、物體受力的關系”活動中，某小組設計了如圖所示的實驗裝置．圖中上下兩層水平軌道表面光滑，兩小車前端系上細線，細線跨過滑輪并掛上砝碼盤，將砝碼和砝碼盤的總重作為小車所受合外力，兩小車尾部細線連到控制裝置上，實驗時通過控制裝置使兩小車同時開始運動，并同時停止．

(1)本實驗可通過比較兩小車的位移來比較兩小車的加速度大小，即，請寫出推導過程________．

(2)在安裝實驗裝置時，應調整滑輪的高度，使________；在實驗時，為減小誤差，應使砝碼盤和砝碼的總質量________小車的質量(選填“遠大于”、“遠小于”或“等于”)．

(3)實驗中獲得數據如下表所示：(小車Ⅰ、Ⅱ的質量m均為200 g)

通過分析，可知表中第________次實驗數據存在明顯錯誤，應舍棄．

在“用單擺測重力加速度”的實驗中：

(1)某同學的操作步驟為：

a．取一根細線，下端系住直徑為d的金屬小球，上端固定在鐵架臺上；

b．用米尺量得細線長度l；

c．在擺線偏離豎直方向5°位置釋放小球；

d．用秒表記錄小球完成n次全振動的總時間t，得到周期T＝t/n；

e．用公式g＝計算重力加速度．

按上述方法得出的重力加速度與實際值相比________(選填“偏大”、“相同”或“偏小”)

(2)已知單擺在任意擺角時的周期公式可近似為＝T₀[1＋asin²()]，式中T₀為擺角趨近于0°時的周期，a為常數，為了用圖像法驗證該關系，需要測量的物理量有________；若某同學在實驗中得到了如圖所示的圖線，則圖像中的橫軸表示________．
