為了測量量程為3 V的電壓表V的內阻(內阻約2000 Ω)，實驗室可以提供的器材有：

電流表A₁，量程為0.6 A，內阻約0.1 Ω

電壓表V₂，量程為5 V，內阻約3500 Ω

變阻箱R₁，阻值范圍為0－9999 Ω

變阻箱R₂，阻值范圍為0－99.9 Ω

滑動變阻器R₃，最大阻值約為100 Ω，額定電流1.5 A

電源E，電動勢6 V，內阻約0.5 Ω

單刀單擲開關K，導線若干．

(a)請從上述器材中選擇必要的器材，設計一個測量電壓表V的內阻的實驗電路，在虛線方框中畫出電路原理圖(電路原理圖中的元件要用題中相應的英文字母標注)，要求測量盡量準確．

(b)根據你所畫的電路原理圖在題中所給的實物圖上畫出連線．

(c)說明實驗所要測量的量：________；寫出計算電壓表V的內阻R_V的計算公式為R_V＝________．

某同學在做探究彈力和彈簧伸長的關系的實驗中，設計了如圖所示的實驗裝置．所用的鉤碼每只的質量都是30 g，他先測出不掛鉤碼時彈簧的自然長度，再將5個鉤碼逐個掛在彈簧的下端，每次都測出相應的彈簧總長度，將數據填在了下面的表中．(彈力始終未超過彈性限度，取g＝9.8 m/s²)

(1)試根據這些實驗數據在上圖給定的坐標紙上作出彈簧所受彈力大小F跟彈簧總長L之間的函數關系圖線，圖線跟坐標軸交點的物理意義是________．

(2)該彈簧的勁度k等于________．(保留2位有效數字)

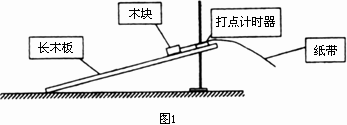

用鐵架臺將長木板傾斜支在水平桌面上，組成如圖1所示裝置(示意圖)，測量木塊沿斜面下滑的加速度．所提供的儀器有長木板、木塊、打點計時器(含紙帶)、學生電源、米尺、鐵架臺及導線、開關等．圖2是打點計時器打出的一條紙帶，紙帶上標注了O點和幾個計數點：A、B、C、D等，相鄰兩個計數點間還有4個點沒有標出，紙帶旁還給出了最小刻度1 mm的刻度尺，刻度尺的零點與O點對齊．已知打點計時器所用交流電源的頻率是50 H_Z．

(1)計數點C到O點的距離是________m．

(2)由紙帶可以計算出木塊滑動的加速度a的大小是________m/s²(保留三位有效數字)．

(3)為了測定木塊與長木板間的動摩擦因數，利用上述器材還需要測量的物理量有(指出物理量的名稱并用符號表示出來)________．

(4)用(3)中測量出的物理量及加速度a、重力加速度g，計算動摩擦因數的計算式是________．

某學生用“驗證碰撞中動量守恒”的器材(如圖所示)來驗證鋼球從斜槽滑下機械能守恒，實驗步驟如下：

(1)把斜槽固定在實驗臺邊沿，調整斜槽出口使出口切線水平．

(2)出口處拴重垂線，使出口投影落于水平地面O點，地面鋪復寫紙、白紙．

(3)從斜槽某一高度處同一點A從靜止開始放球多次，找出平均落地點P，則：①如果斜槽厚度不計，應測量的數據有________，②根據應測數據字母寫出機械能守恒的表達式________．

某探究學習小組的同學欲探究“牛頓第二定律”，他們?cè)趯?shí)驗室組裝了一套如圖所示的裝置，要完成該項實驗，則：

(1)實驗時為了保證滑塊受到的合力與沙和沙桶的總重力大小基本相等，沙和沙桶的總質量應滿足的實驗條件是________，實驗時首先要做的步驟是________．

(2)如圖所示是某次實驗中得到的一條紙帶，其中A、B、C、D、E、F是計數點．相鄰計數點間的時間間隔為T．距離如圖，則打C點時小車的速度為________

如圖所示是在驗證牛頓第二定律實驗中，根據實驗數據描繪出三條a－F圖象，下列說法中正確的是________

(1)A．1、2、3三條傾直斜線所對應的小車和砝碼的總質量相同

B．1、2、3三條傾直斜線所對應的小車和砝碼的總質量不同

C．1、2、3三條傾直斜線中直線1對應的小車和砝碼的總質量最大

D．1、2、3三條傾直斜線中直線3對應的小車和砝碼的總質量最大

(2)解釋4圖線上部彎曲的原因__________________

(測定電源電動勢原理＋數據處理方法＋電路選擇等)小明的實驗桌上有：

A、待測電源一個(電動勢約3 V，內阻小于1 Ω)

B、直流電流表(量程0～0.6～3 A，0.6 A檔的內阻約0.22 Ω，3 A檔的內阻約0.1 Ω)

C、直流電壓表(量程0～3～15 V，3 V檔內阻為15 kΩ，15 V檔內阻為25 kΩ)

D、滑動變阻器(阻值范圍為0～15 Ω，允許最大電流為1 A)

E、滑動變阻器(阻值范圍為0～1000 Ω，允許最大電流為0.2 A)

F、開關

G、導線若干

H、小燈泡(電阻小于1 Ω)．假如你是小明，請你完成：

(1)利用給出的器材測電源的電動勢和內阻有如圖(甲)、(乙)兩種電路，為了減小測量誤差，應選擇圖________所示電路．

(2)根據你選擇的電路將圖(丙)中實物連接好．

(3)你選擇的滑動變阻器是________(填代號)，理由是________；

(4)小明根據測出的數據，作出U－I圖線如圖(丁)a線所示，實驗所測電源的電動勢為E＝________V，內電阻為r＝________Ω；

(5)若要利用給出的器材通過實驗描繪出小燈泡的伏安特性曲線，請你在虛線框內畫出實驗電路．要求實驗測出的數據盡可能多；

(6)將步驟(4)中得到的數據與步驟(5)得到的數據在同一U～I坐標系內描點作圖，得到如圖(丁)所示的圖線a、b，如果將此電源與小燈泡組成閉合回路，此時小燈泡的實際功率為________．

2．小明的實驗桌上有：

A．待測電源一個(電動勢約3 V，內阻小于1 Ω)

B．直流電流表(量程0～0.6～3 A，0.6A檔的內阻約0.22 Ω，3A檔的內阻約0.1Ω)

C．直流電壓表(量程0～3～15 V，3 V檔內阻為15 kΩ，15 V檔內阻為25 kΩ)

D．滑動變阻器(阻值范圍為0～15 Ω，允許最大電流為1 A)

E．滑動變阻器(阻值范圍為0～1000 Ω，允許最大電流為0.2 A)

F．開關

G．導線若干

H．小燈泡(電阻小于1 Ω)．

(1)利用給出的器材測電源的電動勢和內阻有如圖(甲)、(乙)兩種電路，為了減少測量誤差，應選擇圖________所示電路．選甲其實測的是r＋r_A，而r_A接近r誤差大

(2)根據你選擇的電路將圖(丙)中________好，(注意：題中若明確給了rA，選甲圖沒有系統誤差)

(3)你選擇的滑動變阻器是________(填代號)，理由是________

(4)小明根據測出的數據，作出U－I圖ｚ線如圖(丁)a線所示，實驗所測電源的電動勢為E＝________V，內電阻為r＝________Ω．

(5)若要利用給出的器材通過實驗描繪出小燈泡的伏安特性曲線，請你在虛線框內畫出實驗電路．要求實驗測出的數據盡可能多；

(6)將步驟(4)中得到的數據與步驟(5)得到的數據在同一U－I坐標系內描點作圖，得到如圖(丁)所示的圖線a、b，如果將此電源與小燈泡組成閉合回路，此時小燈泡的實際功率為________W．
