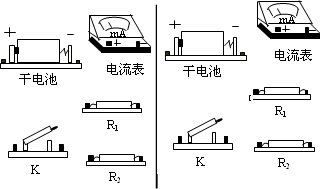

現有器材：量程為10.0 mA、內阻約30 Ω－40 Ω的電流表一個，定值電阻R₁＝150 Ω，定值電阻R₂＝100 Ω，單刀單擲開關K，導線若干．要求利用這些器材測量一干電池(電動勢約1.5 V)的電動勢．

(1)按要求在實物圖上連線．

(2)用已知量和直接測得量表示的待測電動勢的表達式為ε＝________，式中各直接測得量的意義是：________．

某實驗小組探究一種熱敏電阻的溫度特性．現在器材：直流恒流電源(在正常工作狀態下輸出的電流恒定)、電壓表，待測熱敏電阻、保溫容器、溫度計、開關和導線等．

(1)若用上述器材測量熱敏電阻的阻的隨溫度變化的特性，請你在下面的實物圖上連線．

(2)實驗的主要步驟：

②在保溫容器中添加少量熱水，待溫度穩定后，閉合開關，________，________，斷開開關；

(3)實驗小組算得該熱敏電阻在不同溫度下的阻值，并據此繪得下圖的R－t關系圖線，請根據圖線寫出該熱敏電阻的R－t關系式：R＝________＋________t(Ω)(保留3位有效數字)

一毫安表頭滿偏電流為9.90 mA，內阻約為300 Ω．要求將此毫安表頭改裝成量程為1 A的電流表，其電路原理如圖所示．圖中，是量程為2 A的標準電流表，R₀為電阻箱，R為滑動變阻器，S為開關，E為電源．

(1)完善下列實驗步驟：

②將滑動變阻器的滑動頭調至端________(填“a”或“b”)，電阻箱R₀的阻值調至零；

④調節滑動變阻器的滑動頭，增大回路中的電流，使標準電流表讀數為1 A；

⑤調節電阻箱R₀的阻值，使毫安表指針接近滿偏，此時標準電流表的讀數會________(填“增大”、“減小”或“不變”)；

⑥多次重復步驟④⑤，直至標準電流表的讀數為________，同時毫安表指針滿偏．

(2)回答下列問題：

①在完成全部實驗步驟后，電阻箱使用阻值的讀數為3.1 Ω，由此可知毫安表頭的內阻為________．

②用改裝成的電流表測量某一電路中的電流，電流表指針半偏，此時流過電阻箱的電流為________A

⑧對于按照以上步驟改裝后的電流表，寫出一個可能影響它的準確程度的因素：________________．

如圖所示是測量通電螺線管A內部磁感應強度B及其與電流I關系的實驗裝置．將截面積為S、匝數為N的小試測線圈P置于螺線管A中間，試測線圈平面與螺線管的軸線垂直，可認為穿過該試測線圈的磁場均勻．將試測線圈引線的兩端與沖擊電流計D相連．撥動雙刀雙擲換向開關K，改變通入螺線管的電流方向，而不改變電流大小，在P中產生的感應電流引起D的指針偏轉．

(1)將開關合到位置1，待螺線管A中的電流穩定后，再將K從位置1撥到位置2，測得D的最大偏轉距離為d_m，已知沖擊電流計的磁通靈敏度為D_φ，D_φ＝，式中為單匝試測線圈磁通量的變化量．則試測線圈所在處磁感應強度B＝________；若將K從位置1撥到位置2的過程所用的時間為Δt，則試測線圈P中產生的平均感應電動勢ε＝________．

(2)調節可變電阻R，多次改變電流并撥動K，得到A中電流I和磁感應強度B的數據，見下表．由此可得，螺線管A內部在感應強度B和電流I的關系為B＝________．

(3)為了減小實驗誤差，提高測量的準確性，可采取的措施有

(A)適當增加試測線圈的匝數N

(B)適當增大試測線圈的橫截面積S

(C)適當增大可變電阻R的阻值

(D)適當撥長撥動開關的時間Δt

某同學利用圖所示的電路研究燈泡L₁(6 V，1.5 W)、L₂(6 V，10 W)的發光情況(假設燈泡電阻恒定)，圖為實物圖．

(1)他分別將L₁、L₂接入圖中的虛線框位置，移動滑動變阻器的滑片P，當電壓表示數為6 V時，發現燈泡均能正常發光．在圖中用筆線代替導線將電路連線補充完整．

(2)接著他將L₁和L₂串聯后接入圖中的虛線框位置，移動滑動變阻器的滑片P，當電壓表示數為6 V時，發現其中一個燈泡亮而另一個燈泡不亮，出現這種現象的原因是_______．

現有如下器材：電源E(6 V，內阻不計)，燈泡L₁(6 V，1.5 W)、L₂(6 V，10 W)，L₂(6 V，10 W)，單刀雙擲開關S．在圖中設計一個機動車轉向燈的控制電路：當單刀雙擲開關S與1相接時，信號燈L₁亮，右轉向燈L₂亮而左轉向燈L₃不亮；當單刀雙擲開關S與2相接時，信號燈L₁亮，左轉向燈L₃亮而右轉向燈L₂不亮．

2007年諾貝爾物理學獎授予了兩位發現“巨磁電阻”效應的物理學家．材料的電阻隨磁場的增加而增大的現象稱為磁阻效應，利用這種效應可以測量磁感應強度．

若圖1為某磁敏電阻在室溫下的電阻一磁感應強度特性曲線，其中R_B、R_O分別表示有、無磁場時磁敏電阻的阻值．為了測量磁感應強度B，需先測量磁敏電阻處于磁場中的電阻值R_B請按要求完成下列實驗．

(1)設計一個可以測量磁場中該磁敏電阻阻值的電路，在圖2的虛線框內畫出實驗電路原理圖(磁敏電阻及所處磁場已給出，待測磁場磁感應強度大小約為0.6～1.0 T，不考慮磁場對電路其它部分的影響)．要求誤差較小．提供的器材如下：

A．磁敏電阻，無磁場時阻值Ro＝150 Ω

B．滑動變阻器R，全電阻約20 Ω

C．電流表④，量程2.5 mA，內阻約30 Ω

D．電壓表⑦，量程3 v，內阻約3 kΩ

E．直流電源E，電動勢3 v，內阻不計

F．開關S，導線若千

(2)正確接線后，將磁敏電阻置人待測磁場中．測量數據如下表：

根據上表可求出磁敏電阻的測量值R_B＝________Ω，

結合圖1可知待測磁場的磁感應強度B＝________T．

(3)試結合圖1簡要回答，磁感應強度B在0～0.2 T和0.4～1.0 T范圍內磁敏電阻阻值的變化規律有何不同？

(4)某同學查閱相關資料時看到了圖3所示的磁敏電阻在一定溫度下的電阻～磁感應強度特性曲線(關于縱軸對稱)，由圖線可以得到什么結論？

下圖為用伏安法測量電阻的原理圖．圖中，為電壓表，內阻為4000 Ω；為電流表，內阻為50 Ω．E為電源，R為電阻箱，R_x為待測電阻，S為開關．

(l)當開關閉合后電壓表讀數U＝1.6 V，電流表讀數I＝2.0 mA若將作為測量值，所得結果的百分誤差是________．

(2)若將電流表改為內接．開關閉合后，重新測得屯壓表讀數和電流表讀數，仍將電壓表讀數與電流表讀數之比作為測量值，這時結果的百分誤差是________．

(百分誤差＝×100％)

一直流電壓表，連成為1 V，內阻為1000 Ω．現將一阻值在5000～7000 Ω之間的固定電阻R₁與此電壓表串聯，以擴大電壓表的連成．為求得擴大后量程的準確值，再給定一直流電源(電動勢E為6～7 V，內阻可忽略不計)，一阻值R₂＝2000 Ω的固定電阻，兩個單刀開關S₁、S₂及若干導線．

(1)為達到上述目的，將下面的圖連成一個完整的實驗電路圖．

(2)連線完成以后，當S₁與S₂均閉合時，電壓表的示數為0.90 V；當S₁閉合，S₂斷開時，電壓表的示數為0.70 V，由此可以計算出改裝后電壓表的量程為________V，電源電動勢為________V．

“探究加速度與物體質量、物體受力的關系”的實驗裝置如圖所示．

(1)在平衡小車與桌面之間摩擦力的過程中，打出了一條紙袋如圖所示．計時器打點的時間間隔為0.02 s．從比較清晰的點起，每5個點取一個計數點，量出相鄰計數點之間的距離．該小車的加速度a＝______m/s²．(結果保留兩位有效數字)

(2)平衡摩擦力后，將5個相同的砝碼都放在小車上．掛上砝碼盤，然后每次從小車上取一個砝碼添加到砝碼盤中，測量小車的加速度．小車的加速度a與砝碼盤中砝碼總重力F的實驗數據如下表：

請根據實驗數據作出a－F的關系圖像．

(3)根據提供的試驗數據作出的a－F圖線不通過原點，請說明主要原因．

某實驗小組利用實驗室提供的器材探究一種金屬絲的電阻率，所用器材包括：輸出為3 V的直流穩壓電源、電流表、待測金屬絲、螺旋測微器(千分尺)、米尺、電阻箱、開關和導線等．

(1)他們截取了一段金屬絲，拉直后固定在絕緣的米尺上，并在金屬絲上夾上一個小金屬夾，金屬夾可在金屬絲上移動．請根據現有器材，設計實驗電路，并連接電路實物圖1

(2)實驗的主要步驟如下：

③斷開開關，________，合上開關，重復②的操作．

(3)該小級測得電流與金屬絲接入長度關系的數據，并據此給出了圖2的關系圖線，其斜率為________ΔA^－1·m^－1(保留三位有效數字)；圖線縱軸截距與電源動勢的乘積代表了________．的電阻之和．

(4)他們使用螺旋測微器測量金屬絲的直徑，示數如圖3所示．金屬絲的直徑是________．圖2中圖線的斜率、電源電動勢和金屬絲橫截面積的乘積代表的物理量是________，其數值和單位為________(保留三位有效數字)．
