一毫安表頭滿偏電流為9.90 mA，內阻約為300 Ω．要求將此毫安表頭改裝成量程為1 A的電流表，其電路原理如圖所示．圖中，是量程為2 A的標準電流表，R0為電阻箱，R為滑動變阻器，S為開關，E為電源．

(1)完善下列實驗步驟：

②將滑動變阻器的滑動頭調至________端(填“a”或“b”)，電阻箱R0的阻值調至零；

④調節滑動變阻器的滑動頭，增大回路中的電流，使標準電流表讀數為1 A；

⑤調節電阻箱R₀的阻值，使毫安表指針接近滿偏，此時標準電流表的讀數會________(填“增大”、“減小”或“不變”)；

⑥多次重復步驟④⑤，直至標準電流表的讀數為________，同時毫安表指針滿偏．

(2)回答下列問題：

①在完成全部實驗步驟后，電阻箱使用阻值的讀數為3.1 Ω，由此可知毫安表頭的內阻為________．

②用改裝成的電流表測量某一電路中的電流，電流表指針半偏，此時流過電阻箱的電流為________A．

③對于按照以上步驟改裝后的電流表，寫出一個可能影響它的準確程度的因素：________．

某實驗小組采用下圖所示的裝置探究“動能定理”，圖中小車可放置砝碼．實驗中，小車碰到制動裝置時，鉤碼尚未到達地面，打點計時器工作頻率為50 Hz．

(1)實驗的部分步驟如下：

②將小車停在打點計時器附近，________，________，小車拖動紙帶，打點計時器在紙帶上打下一列點，________；

(2)下圖是鉤碼質量為0.03 kg、砝碼質量為0.02 kg時得到的一條紙帶，在紙帶上選擇起始點O及A、B、C、D和Ｅ五個計數點，可獲得各計數點到O的距離S及對應時刻小車的瞬時速度v，請將C點的測量結果填在表格中的相應位置．

(3)在上車的運動過程中，對于鉤碼、砝碼和小車組成的系統，________做正功，________做負功．

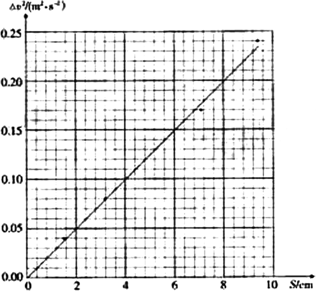

(4)實驗小組根據實驗數據繪出了下圖中的圖線(其中Δv²＝v²－v²₀)，根據圖線可獲得的結論是________．要驗證“動能定理”，還需要測量的物理量是摩擦力和________．

某實驗小組探究一種熱敏電阻的溫度特性．現在器材：直流恒流電源(在正常工作狀態下輸出的電流恒定)、電壓表，待測熱敏電阻、保溫容器、溫度計、開關和導線等．

(1)若用上述器材測量熱敏電阻的阻的隨溫度變化的特性，請你在下圖的實物圖上連線．

(2)實驗的主要步驟：

②在保溫容器中添加少量熱水，待溫度穩定后，閉合開關，________，________，斷開開關；

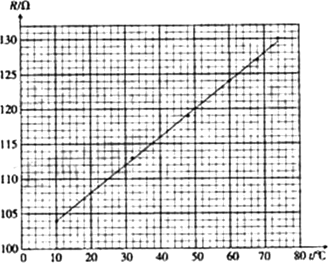

(3)實驗小組算得該熱敏電阻在不同溫度下的阻值，并據此繪得下圖的R－t關系圖線，請根據圖線寫出該熱敏電阻的R－t關系式：R＝________＋________t(Ω)(保留3位有效數字)

有一根西昌而均勻的金屬管線樣品，橫截面如圖所示．此金屬材料重約1～2 N，長約為30 cm，電阻約為10 Ω．已知這種金屬材料的電阻率為ρ，密度為ρ₀．因管內中空部分截面積形狀不規則，無法直接測量．請設計一個實驗方案，測量中空部分的截面積S₀．現有如下材料可選：

A．毫米刻度尺

B．螺旋測微器

C．電流表(600 mA，1.0 Ω)

D．電流表(3 A，0.1 Ω)

E．電壓表(3 V，6 kΩ)

F．滑動變阻器(50 Ω，2 A)

G．蓄電池(6 V，0.05 Ω)

H．開關一個，導線若干

(1)除待測金屬管線外，還應選用的材料有________(只填代號字母)

(2)在圖中把所選一起連成實際測量電路．

(3)實驗中要測量的物理量有________________計算金屬管線內部空間截面積S₀的表達式為S₀＝________．

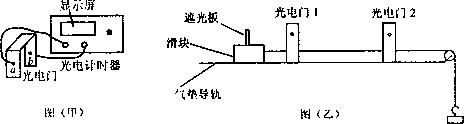

與打點計時器一樣，光電計時器也是一種研究物體運動情況是常用的計時儀器．如圖(甲)所示，a、b分別是光電門的激光發射和接收裝置．現利用如圖(乙)所示的裝置驗證“機械能守恒定律”．方法是：在滑塊上安裝一遮光板，把滑塊放在水平放置的氣墊導軌上，通過跨過定滑輪的細繩與鉤碼相連，連接好1、2兩個光電門．在圖示位置釋放滑塊后，光電計時器記錄下滑塊上的遮光板先后通過兩個光電門的時間分別為Δt₁、Δt₂．已知滑塊(含遮光板)質量為M、鉤碼質量為m、兩光電門間距為s、遮光板寬度為L(L遠遠小于s)、當?shù)氐闹亓�加速度為g．

(1)計算滑塊上的遮光板先后通過兩個光電門時的瞬時速度的表達式：

v₁＝________，v₂＝________(用題目中給定的字母表示)

(2)本實驗中驗證機械能守恒的表達式為________(用題目中給定的字母表示)

用一彈簧測力計水平拉一端固定的彈簧，以此來測定此彈簧的勁度系數k，測出的拉力F與彈簧長度L之間的數據如下表所示

(1)在圖中作出此彈簧的F－L圖．

(2)圖線與L軸的交點表示________，其值為________cm．此彈簧的勁度系數為________N/m．

很多人都認為“力越小速度就越小”，為了檢驗這個觀點是否正確．興趣小組的同學設計了這樣的實驗方案：在水平桌面上放一小木塊，小木塊后端與穿過打點計時器的紙帶相連，前端通過定滑輪與不可伸長的細線相連接，細線上不等間距地掛了五個鉤碼，其中第四個、第五個鉤碼之間的距離最大．起初木塊停在靠近打點計時器的位置，第五個鉤碼到地面的距離小于木塊到定滑輪的距離，如圖甲所示．啟動打點計時器，木塊在鉤碼的牽引下，由靜止開始運動，所有鉤碼落地后，木塊會繼續運動一段距離．打點計時器使用的交流電頻率為50 Hz．圖乙是實驗得到的從第一個鉤碼落地到所有鉤碼落地后木塊連續運動一段距離的一段紙帶，紙帶運動方向如箭頭所示．(g取10 m／s²)

①本實驗方案中，在不可伸長的細線上掛五個鉤碼，使它們依次落地，這樣做的目的是什么?

②根據所提供紙帶上的數據，判斷第五個鉤碼落地可能出現在紙帶中的哪一段?

③根據所提供紙帶上的數據，可算出木塊與桌面的動摩擦因數μ＝________

④若鉤碼質量均為m₀＝0.05 kg，則木塊的質量M＝________kg

⑤簡要分析所提供紙帶上的數據，說明“力越小速度就越小”的觀點是否正確：__________________________________

利用如下圖裝置做探索彈力和彈簧伸長關系的實驗．所用的鉤碼每只的質量30 g．實驗中，先測出不掛鉤碼時彈簧的自然長度，再將5個鉤碼逐個加掛在彈簧下端，穩定后依次測出相應的彈簧總長度，將數據填在表中．(彈力始終未超過彈性限度，取g＝10 m/s²)

(1)．在下邊坐標系中作出彈簧彈力大小F跟彈簧總長度L之間的函數關系的圖線．

(2)．由圖線求得該彈簧的勁度系數k＝________N/m．(保留兩位有效數字)

某物理興趣小組在一次探究活動中，要測量滑塊與木板之間的動摩擦因數．實驗裝置如圖所示，一表面粗糙的木板固定在水平桌面上，右端裝有定滑輪；木板上有一滑塊，其左端與穿過電磁打點計時器的紙帶相連，右端通過跨過定滑輪的細線與托盤連接．打點計時器使用的交流電源頻率為50 Hz．開始實驗時，在托盤中放入適量砝碼，滑塊開始做勻加速直線運動，在紙帶上打出一系列點．

(1)上圖給出的是實驗中獲取紙帶的一部分：0、1、2、3、4、5、6是計數點，每相鄰兩計數點間還有4個打點(圖中未標出)，用刻度尺測量出計數點間的距離如圖所示．根據圖中數據計算的加速度a＝________(保留三位有效數字)．

(2)請回答下列兩個問題：

①為了測量滑塊與木板之間的動摩擦因數，還需測量的物理量是________(填寫字母代號)

A．木板的長度L

B．木板的質量m₁

C．滑塊的質量m₂

D．托盤和砝碼的總質量m₃

E．滑塊的運動時間t

②欲測量①中所選定的物理量，所需要的實驗器材是________．

(3)實驗時，用托盤和砝碼的總重力來代替細繩對滑塊的拉力，則滑塊與木板間的動摩擦因數μ＝________(用L、g、a、m₁、m₂、m₃、t中所需字母表示)．與真實值相比，測量的動摩擦因數________(填“偏大”或“偏小”)．

用鐵架臺將長木板傾斜支在水平桌面上，組成如下圖(1)所示裝置(示意圖)，測量木塊沿斜面下滑的加速度．所提供的儀器有長木板、木塊、打點計時器(含紙帶)、學生電源、米尺、鐵架臺及導線、開關等．圖(2)是打點計時器打出的一條紙帶，紙帶上標注了O點和幾個計數點：A、B、C、D等，相鄰兩個計數點間還有4個點沒有標出，刻度尺的零點與O點對齊．已知打點計時器所用交流電源的頻率是50Hz．

(1)當打點計時器打點B時木塊的速度為________m/s．

(2)由紙帶可以計算出木塊滑動的加速度a的大小是________m/s²．(均保留兩位有效數字)
