由于電表的內阻會給實驗結果帶來影響，一同學為了精確測量某一電阻的阻值，先測出某一電表的內阻再測量未知電阻的阻值．該同學設計的測量電路如圖所示，實驗步驟如下：

①按電路圖連接好電路，閉合開關S后，閉合開關________，調節滑動變阻器滑動頭至適當位置，讀出電壓表的讀數為U₁，電流表的讀數為I₁；

②再閉合開關________，調節滑動變阻器滑動頭至適當位置，讀出電壓表的讀數為U₂，電流表的讀數為I₂．

由實驗數據測出電壓表內阻R_V為________，精確計算待測電阻R的阻值為________．

為了測定滑塊與桌面之間的動摩擦因數，某同學設計了如圖所示的實驗裝置．其中，a是質量為m的滑塊(可視為質點)，b是可以固定于桌面的滑槽(滑槽末端與桌面相切)．第一次實驗時，將滑槽固定于水平桌面的右端，滑槽的末端與桌面的右端M對齊，讓滑塊a從滑槽上最高點由靜止釋放滑下，落在水平地面上的P點；第二次實驗時，將滑槽固定于水平桌面的左端，測出滑槽的末端N4E0E桌面的右端M的距離為L，讓滑塊a再次從滑槽上最高點由靜止釋放滑下，落在水平地面上的點．已知當?shù)刂亓�加速度為g，不計空氣阻力．

①實驗還需要測量的物理量(用文字和字母表示)：________．

②寫出滑塊a與桌面間的動摩擦因數的表達式是(用測得的物理量的字母表示)：μ＝________．

如圖所示，小車放在斜面上，車前端拴有不可伸長的細線，跨過固定在斜面邊緣的小滑輪與重物相連，小車后面與打點計時器的紙帶相連．起初小車停在靠近打點計時器的位置，重物到地面的距離小于小車到滑輪的的距離．啟動打點計時器，釋放重物，小車在重物的牽引下，由靜止開始沿斜面向上運動，重物落地后，小車會繼續向上運動一段距離．打點計時器使用的交流電頻率為50 Hz．圖中a、b、c是小車運動紙帶上的三段，紙帶運動方向如箭頭所示．

(1)根據所提供紙帶上的數據，計算打c段紙帶時小車的加速度大小為________m/s²．(結果保留兩位有效數字)

(2)打a段紙帶時，小車的加速度是2.5 m/s²．請根據加速度的情況，判斷小車運動的最大速度可能出現在b段紙帶中對應長度為________的區域．

(3)如果取重力加速度10 m/s²，由紙帶數據可推算出重物與小車的質量比為________．

某研究性學習小組用如圖所示裝置驗證機械能守恒定律．讓一個擺球由靜止開始從A位置擺到B位置，若不考慮空氣阻力，小球的機械能應該守恒，即mv²＝mgh．直接測量擺球到達B點的速度v比較困難．現讓小球在B點處脫離懸線做平拋運動，利用平拋的特性來間接地測出v．

如圖中，懸點正下方P點處放有水平放置熾熱的電熱絲，當懸線擺至電熱絲處時能輕易被燒斷，小球由于慣性向前飛出作平拋運動．在地面上放上白紙，上面覆蓋著復寫紙，當小球落在復寫紙上時，會在下面白紙上留下痕跡．用重錘線確定出A、B點的投影點N、M．重復實驗10次(小球每一次都從同一點由靜止釋放)，球的落點痕跡如圖所示，圖中米尺水平放置，零刻度線與M點對齊．用米尺量出AN的高度h₁、BM的高度h₂，算出A、B兩點的豎直距離，再量出M、C之間的距離x，即可驗證機械能守恒定律．已知重力加速度為g，小球的質量為m．

(1)根據圖可以確定小球平拋時的水平射程為________cm．

(2)用題中所給字母表示出小球平拋時的初速度v₀＝________．

(3)用測出的物理量表示出小球從A到B過程中，重力勢能的減少量ΔE_P＝________，動能的增加量ΔE_K＝________．

如圖(甲)所示，在利用重物自由下落驗證機械能守恒定律的實驗中，某實驗小組打出了三條紙帶，但是由于實驗操作不規范，三條打點紙帶的第1個點和第2個點之間的距離都明顯的大于2 mm，于是他們選擇了如圖(乙)所示的一條點跡清晰且在一條直線上的紙帶進行數據處理．他們首先在所選擇紙帶的前四個點的下方標上1、2、3、4，在后面適當位置又選了五個計數點A、B、C、D、E；然后，他們又設計了四種數據處理方案來驗證機械能守恒定律．

方案1：選擇第1個點作為過程的起點，分別選擇計數點B、C、D作為過程的終點，用刻度尺量出計數點A、B、C、D、E到第1個點的距離h₁、h₂、h₃、h₄、h₅，再數出計數點B、C、D到第1個點的時間間隔數k，利用V_n＝gkT算出重物運動到計數點B、C、D時的速度，比較“mgh_n和”是否相等來驗證機械能是否守恒．

方案2：選擇第1個點作為過程的起點，分別選擇計數點B、C、D作為過程的終點，用刻度尺量出計數點A、B、C、D、E到第1個點的距離h₁、h₂、h₃、h₄、h₅，利用V_n＝算出重物運動到計數點B、C、D時的速度，比較“mgh_n和”是否相等來驗證機械能是否守恒．

方案3：選擇第3個點作為過程的起點，分別選擇計數點B、C、D作為過程的終點，用刻度尺量出計數點A、B、C、D、E到第3個點的距離h₁、h₂、h₃、h₄、h₅，再數出計數點B、C、D到第1個點的時間間隔數k，利用V_n＝gkT算出重物運動到計數點B、C、D時的速度，利用V₃＝2gT求出打第3個點時重物的速度，比較“mgh_n和(－)”是否相等來驗證機械能是否守恒．

方案4：選擇第3個點作為過程的起點，分別選擇計數點B、C、D作為過程的終點，用刻度尺量出計數點A、B、C、D、E到第3個點的距離h₁、h₂、h₃、h₄、h₅，利用V_n＝算出重物運動到計數點B、C、D時的速度，再測出第2個點到第4個點之間的距離S，利用求出打第3個點時重物的速度，比較“mgh_n和(－)”是否相等來驗證機械能是否守恒．

(1)你認為最合適的方案是________．

(2)說出兩條你認為其他方案不合適的理由：

理由1：________．

理由2：________．

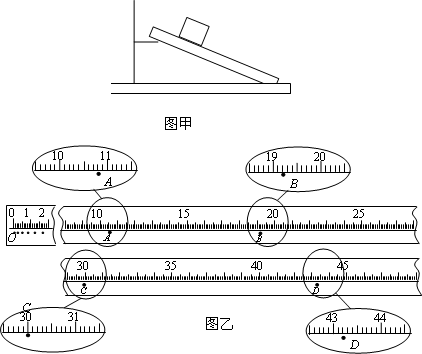

用鐵架臺將長木板傾斜支在水平桌面上，組成如圖甲所示裝置(示意圖)，測量木塊沿斜面下滑的加速度．所提供的儀器有長木板、木塊、打點計時器(含紙帶)、學生電源、米尺、鐵架臺及導線、開關等．圖乙是打點計時器打出的一條紙帶，紙帶旁還給出了最小刻度為1 mm的刻度尺，刻度尺的零點與O點對齊．打點計時器所用交流電源的頻率是50 Hz，相鄰計數點間還有四個打點未標出．

①計數點C到O點的距離是________m．

②根據紙帶可以計算出木塊下滑的加速度a的大小是________m/s²(保留3位有效數字)．

③為了測定木塊與長木板間的動摩擦因數，利用上述器材還需要測量的物理量有(指出物理量的名稱)________．

小燈泡燈絲的電阻會隨溫度的升高而變大．某同學為研究這一現象，用實驗描繪小燈泡的伏安特性曲線．

實驗可供選擇的器材有：

A．小燈泡　(“2.5 V，1.2 W”)

B．電流表　(量程：0～0.6 A，內阻為1 Ω)

C．電壓表　(量程：0～3 V，內阻未知)

D．滑動變阻器　(0～10 Ω，額定電流1 A)

E．滑動變阻器　(0～5 Ω，額定電流0.5 A)

F．電源　(E＝3 V，內阻不計)

G．定值定阻R₀　(阻值R₀＝6 Ω)

H．開關一個和導線若干

(1)要求小燈泡兩端的電壓從零開始變化，且能盡量消除系統誤差，在方框內畫出實驗電路圖．

(2)實驗中，應該選用的滑動變阻器是________(填寫器材前字母代號)．

(3)按照正確的電路圖，該同學測得實驗數據如下：(I是的示數，U是的示數，U_燈是小燈泡兩端的實際電壓)．請通過計算補全表格中的空格，然后在方格圖中畫出小燈泡的伏安特性曲線．

(4)該同學將與本實驗中一樣的兩個小燈泡以及給定的定值電阻R₀三者一起串聯接在本實驗中提供的電源兩端，則每個燈泡的實際功率是________W．

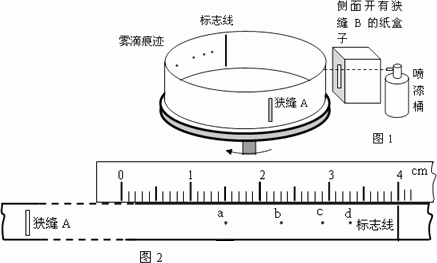

某同學設計了一個測定油漆噴槍向外噴射油漆霧滴速度的實驗．他采用如圖1所示的裝置，該油漆噴槍能夠向外噴射四種速度大小不同的油漆霧滴，一個直徑為D＝40cm的紙帶環，安放在一個可以按照一定轉速轉動的固定轉臺上，紙帶環上刻有一條狹縫A，在狹縫A的正對面畫一條標志線．

在轉臺開始轉動達到穩定轉速時，向側面同樣開有狹縫B的紙盒中噴射油漆霧滴，當狹縫A轉至與狹縫B正對平行時，霧滴便通過狹縫A在紙帶的內側面留下痕跡．改變噴射速度重復實驗，在紙帶上留下一系列的痕跡a、b、c、d．將紙帶從轉臺上取下來，展開平放在刻度尺旁邊，如圖2所示．

已知，則：

(1)在圖2中，速度最大的霧滴所留的痕跡是________點，該點到標志線的距離為________cm．

(2)如果不計霧滴所受的空氣阻力，轉臺轉動的角速度為2.1 rad/s，則該噴槍噴出的油漆霧滴速度的最大值為________m/s；考慮到空氣阻力的影響，該測量值________真實值(選填“大于”、“小于”或“等于”)．

如圖甲所示為測量電動機轉動角速度的實驗裝置，半徑不大的圓形卡紙固定在電動機轉軸上，在電動機的帶動下勻速轉動．在圓形卡紙的旁邊安裝一個改裝了的電火花計時器．

下面是該實驗的實驗步驟：

Ⅰ．使電火花計時器與圓形卡紙保持良好接觸；

Ⅱ．啟動電動機，使圓形卡紙轉動起來；

Ⅲ．接通電火花計時器的電源，使它工作起來；

Ⅳ．關閉電動機，拆除電火花計時器；研究卡紙上留下的一段痕跡(如圖乙所示)，寫出角速度ω的表達式，代入數據，得出ω的測量值．

①要得到角速度ω的測量值，還缺少一種必要的測量工具，它是________

A．秒表

B．游標卡尺

C．圓規

D．量角器

②寫出ω的表達式，并指出表達式中各個物理量的含義：________；

③為了避免在卡紙連續轉動的過程中出現打點重疊，在電火花計時器與盤面保持良好接觸的同時，可以緩慢地將電火花計時器沿圓形卡紙半徑方向向卡紙中心移動．則卡紙上打下的點的分布曲線不是一個圓，而是類似一種螺旋線，如圖丙所示．這對測量結果有影響嗎？________．(選填“有影響”或“沒有影響”)

理由是：________．

光電計時器是一種研究物體運動情況的常用計時儀器，其結構如圖甲所示，a、b分別是光電門的激光發射和接收裝置，當有物體從a、b間通過時，光電計時器就可以顯示物體的擋光時間．

利用如圖乙所示裝置測量滑塊與長1 m左右的木板間動摩擦因數及被壓縮彈簧的彈性勢能，圖中木板固定在水平面上，木板的左壁固定有一個處于鎖定狀態的壓縮輕彈簧(彈簧長度與木板相比可忽略)，彈簧右端與滑塊接觸，1和2是固定在木板上適當位置的兩個光電門，與之連接的兩個光電計時器沒有畫出．現使彈簧解除鎖定，滑塊獲得一定的初速度后，水平向右運動，光電門1、2各自連接的計時器顯示的擋光時間分別為2.0×10^－2 s和5.0×10^－2 s，用游標卡尺測量小滑塊的寬度d，卡尺示數如圖丙所示．

(1)讀出滑塊的寬度d＝________cm．

(2)滑塊通過光電門1的速度v₁＝________m/s；滑動通過光電門2的速度v₂＝________m/s；

(3)若用米尺測量出兩個光電門之間的距離為L，已知當?shù)氐闹亓�加速為g，則滑塊與木板動摩擦因數表達式為________(各量均用字母表示)．

(4)若用米尺測量出滑塊初始位置到光電門2的距離為S，為測量被壓縮彈簧的彈性勢能，還需測量的物理量是________(說明其含義，并指明代表物理量的字母)，被壓縮彈簧的彈性勢能可表示為________(各量均用字母表示)．
