如圖所示，質量不同的兩個物體A和B，用跨過定滑輪的細繩相連．開始時B放在水平桌面上，A離地面有一定的高度，從靜止開始釋放讓它們運動，在運動過程中B始終碰不到滑輪，A著地后不反彈．不計滑輪與軸間摩擦及繩子和滑輪的質量，用此裝置可測出B物體與水平桌面間的動摩擦因數μ．

(1)在本實驗中需要用到的測量工具是________

需要測量的物理量是________，________，________；(寫出物理量的名稱并用字母表示)．

(2)動摩擦因數μ的表達式為μ＝________．

為探究物體做直線運動過程中s隨t變化的規律，某實驗小組經過實驗和計算得到下表的實驗數據：

根據表格數據，請你在下圖所示的坐標系中，用縱、橫軸分別選擇合適的物理量和標度作出關系圖線．并根據圖線分析得出物體從A→B的過程中s隨t變化的定量關系式：________．

某探究學習小組的同學欲驗證“動能定理”，他們在實驗室組裝了一套如圖所示的裝置，另外他們還找到了打點計時器所用的學生電源、導線、復寫紙、紙帶、小木塊、細沙．當滑塊連接上紙帶，用細線通過滑輪掛上空的小沙桶時，釋放小桶，滑塊處于靜止狀態．

若你是小組中的一位成員，要完成該項實驗，則：

(1)你認為還需要的實驗器材有________．

(2)實驗時為了保證滑塊受到的合力與沙和沙桶的總重力大小基本相等，沙和沙桶的總質量應滿足的實驗條件是________，實驗時首先要做的步驟是________．

(3)在(2)的基礎上，某同學用天平稱量滑塊的質量M．往沙桶中裝入適量的細沙，用天平稱出此時沙和沙桶的總質量m．讓沙桶帶動滑塊加速運動，用打點計時器記錄其運動情況，在打點計時器打出的紙帶上取兩點，測出這兩點的間距L和這兩點的速度大小v₁與v₂(v₁＜v₂)．則本實驗最終要驗證的數學表達式為________(用題中的字母表示實驗中測量得到的物理量)．

在“描繪小燈泡的伏安特性曲線”實驗中，用導線a、b、c、d、e、f、g和h按下圖所示方式連接好電路，電路中所有元器件都完好，且電壓表和電流表已調零．閉合開關后：

(1)若不管怎樣調節滑動變阻器，小燈泡亮度能發生變化，但電壓表、電流表的示數總不能為零，則可能是________導線斷路．

(2)某學生測出電源和小燈泡的U－I圖線如圖所示，將小燈泡和電阻R串聯后接到電源上，要使電路中電流為1.0 A，則R＝________Ω．

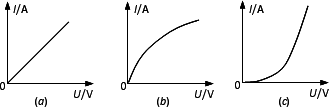

(3)某同學在實驗中還測出a、b、c三種元件的伏安特性曲線分別如圖中的、(b)、(c)，下列說法正確的是________．

A．a可以作為標準電阻使用

B．b能作為標準電阻使用

C．b的阻值隨電壓升高而增大

D．c的阻值隨電壓升高而增大

某同學在實驗室用如圖1所示的裝置來研究牛頓第二定律和有關做功的問題．

(1)為了盡可能減少摩擦力的影響，計時器最好選用________(填“電磁式打點計時器”或“電火花式計時器”)，同時需要將長木板的右端墊高，直到在沒有沙桶拖動下，小車拖動紙帶穿過計時器時能________．

(2)在________條件下，可以認為繩對小車的拉力近似等于沙和沙桶的總重力，在控制________不變的情況下，可以探究加速度與合力的關系．

(3)在此試驗中，此同學先接通計時器的電源，再放開紙帶，如圖2是在m＝100 g，M＝1 kg情況下打出的一條紙帶，O為起點，A、B、C為過程中的三個相鄰的計數點，相鄰的計數點之間有四個點沒有標出，有關數據如圖2，則小車的加速度為________m/s²，打B點時小車的動能為E_K＝________J，從開始運動到打擊B點時，繩的拉力對小車做功W＝________J．(保留2位有效數字)(g＝9.8 m/s²)

(4)在第(3)中繩的拉力對小車做功W和小車獲得的動能E_K不相等，請你舉出導致不等的可能原因________．

某同學對實驗室的一個多用電表中的電池進行更換時發現，里面除了一節1.5 V的干電池外，還有一個方形的電池(層疊電池)，如圖甲所示．

為了測定該電池的電動勢和內電阻，實驗室中提供有下列器材：

A．電流表G(滿偏電流10 mA，內阻10 Ω)

B．電流表A(0～0.6 A～3 A，內阻未知)

C．滑動變阻器R(0～100 Ω，1 A)

D．定值電阻R₀(阻值990 Ω)

E．開關與導線若干

(1)該同學根據現有的實驗器材，設計了如圖乙所示的電路，請你按照電路圖在丙圖上完成實物連線．

(2)丁圖為該同學根據上述設計的實驗電路利用測出的數據繪出的I₁－I₂圖線(I₁為電流表G的示數，I₂為電流表A的示數)，則由圖線可以得到被測電池的電動勢E＝________V，內阻r＝________Ω．

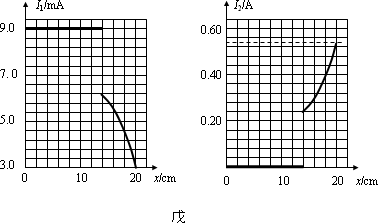

(3)另一位同學也找到了一塊層疊電池，利用上面的實驗連接進行測量，初始時滑片P在最右端，但由于滑動變阻器某處發生斷路，合上電鍵后發現滑片P向左滑過一段距離x后電流表A才有讀數，于是該同學根據測出的數據作出了兩個電流表讀數I與x的關系圖，如圖戊所示，則根據圖象可知，此電池的電動勢為________V，內阻為________W ．

用如圖所示的實驗裝置驗證機械能守恒定律．實驗所用的電源為學生電源，有交流(頻率為50 Hz)和直流兩種輸出．重錘從高處由靜止開始落下，拖動紙帶通過打點計時器打出一系列的點，對紙帶上的點的痕跡進行測量，即可驗證機械能守恒定律．

(1)一同學按如下步驟進行實驗：

A．用天平測量出重錘的質量；

B．按圖示的裝置安裝器件；

C．將打點計時器接到電源的直流輸出端上；

D．先接通電源，后釋放懸掛紙帶的夾子，打出一條紙帶；

E．換用紙帶，重復步驟D；

F．選取合適的紙帶；

G．測量所選紙帶上某些點之間的距離；

H．根據測量的結果計算重錘下落過程中減少的重力勢能是否等于增加的動能．

指出其中沒有必要進行的步驟是________；操作不恰當?shù)牟襟E是________．

(2)利用這個裝置也可以測量重錘的加速度數值．這位同學打出的紙帶如圖所示，A點為打下的第一個點，0、1、2、3、4、5、6為連續的計數點，現測得s₁、s₂、s₃、s₄、s₅、s₆分別為4.03 cm、4.42 cm、4.80 cm、5.18 cm、5.57 cm、5.95 cm，請你根據這條紙帶推算此落體過程的加速度a為________m/s²．(保留三位有效數字)

(3)某同學根據第(2)問求得的加速度數值計算重力勢能的變化量ΔE_P，驗證機械能守恒定律定律．試分析其合理性．________．

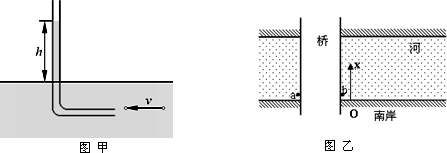

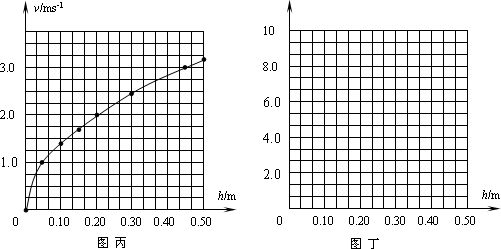

某研究性學習小組發現河水在緩慢流動時有一個規律，河中央流速最大，岸邊速度幾乎為零．為了研究河水流速與從岸邊到中央距離的關系，小明同學設計了這樣的測量儀器：如圖甲所示，兩端開口的“L”型玻璃管的水平部分置于待測的水流中，豎直部分露出水面，且露出水面部分的玻璃管足夠長．當水流以速度v正對“L”型玻璃管的水平部分開口端勻速流動時，管內外液面的高度差為h，且h隨水流速度的增大而增大．為了進一步研究水流速度v與管內外水面高度差h的關系，該組同學進行了定量研究，得到了如下的實驗數據，并根據實驗數據得到了v－h(huán)圖像，如圖丙所示．

(1)根據根據上表的數據和圖丙中圖像的形狀，可猜想v和h之間的關系為________；為驗證猜，請在圖丁中確定縱軸所表示的物理量，并另作圖像，若該圖像的形狀為________，說明猜想正確．

(2)現利用上述測速器，由河流南岸開始，每隔1米測一次流速，得到數據如下表所示：

根據v和h之間的關系完成上表的最后一行，對比上表中的數據，可以看出河中水流速度v與從南岸到河流中央距離x的關系為：________．

如圖所示的實驗裝置驗證機械能守恒定律．實驗所用的電源為學生電源，輸出電壓為6 V的交流電和直流電兩種．重錘從高處由靜止開始下落，重錘上拖著的紙帶打出一系列的點，對紙帶上的點痕進行測量，即可驗證機械能守恒定律．

(1)下面列舉了該實驗的幾個操作步驟：

A．按照圖示的裝置安裝器件；

B．將打點計時器接到電源的“直流輸出”上；

C．用天平測出重錘的質量；

D．釋放懸掛紙帶的夾子，同時接通電源開關打出一條紙帶；

E．測量紙帶上某些點間的距離；

F．根據測量的結果計算重錘下落過程中減少的重力勢能是否等于增加的動能．

其中沒有必要進行的或者操作不當?shù)牟襟E，將其選項對應的字母填在下面的空行內，并說明其原因．

答：______________________

(2)利用這個裝置也可以測量重錘下落的加速度a的數值．如圖所示，根據打出的紙帶，選取紙帶上的連續的五個點A、B、C、D、E，測出A距起始點O的距離為s₀，點AC間的距離為s₁，點CE間的距離為s₂，使用交流電的頻率為f，根據這些條件計算重錘下落的加速度a＝________．

(3)在驗證機械能守恒定律的實驗中發現，重錘減小的重力勢能總是大于重錘動能的增加，其原因主要是因為在重錘下落的過程中存在阻力作用，可以通過該實驗裝置測阻力的大�。�若已知當?shù)刂亓�加速度公認的較準確的值為g，還需要測量的物理量是________．試用這些物理量和上圖紙帶上的數據符號表示出重錘在下落的過程中受到的平均阻力大小F＝________．
