利用如圖所示的裝置做“驗證機械能守恒定律”的實驗，按正確的實驗操作得到幾條紙帶．一位同學選取了一條頭兩點間的距離明顯小于2 mm(不是阻力造成)的紙帶進行標點(標出0、1、2、3……各實際點跡)，測出各點與0點的高度差h₁、h₂、h₃……那么能否用它正確計算比較點n位置處的動能與重力勢能的對應關系(n＝2，3，4……)，即能否驗證mv_n²/2＝mgh_n？________，為什么？，若不能驗證，則應如何改進？

現給定以下器材：

A．閃光照相機　B．秒表　C．打點計時器　D．交流電源4～6 V　E．導線若干F．紙帶　G．復寫紙片　H．鐵架臺　I．重物(帶有紙帶夾)　J．刻度尺　K．直徑約1 cm的鋼球　L．1 m長細線

請你設計一個測當?shù)刂亓�加速�?I>g的實驗方案．

(1)從給定器材中選________作為實驗器材．

(2)需要測量的物理量是________．

(3)用你測量出的物理量寫出重力加速度g的表達式：________

如圖所示，小車放在斜面上，車前端栓有不可伸長的細線，跨過固定在斜面邊緣的小滑輪與重物相連，小車后面與打點計時器的紙帶相連．起初小車停在靠近打點計時器的位置，重物到地面的距離小于小車到滑輪的的距離．啟動打點計時器，釋放重物，小車在重物的牽引下，由靜止開始沿斜面向上運動，重物落地后，小車會繼續向上運動一段距離．打點計時器使用的交流電頻率為50 Hz．圖中a、b、c是小車運動紙帶上的三段，紙帶運動方向如箭頭所示．

(1)根據所提供紙帶上的數據，計算打c段紙帶時小車的加速度大小為________m/s²．(結果保留兩位有效數字)

(2)打a段紙帶時，小車的加速度是2.5 m/s²．請根據加速度的情況，判斷小車運動的最大速度可能出現在b段紙帶中的________．

(3)如果取重力加速度10 m/s²，由紙帶數據可推算出重物與小車的質量比為________．

如圖所示，質量不同的兩個物體A和B，用跨過定滑輪的細繩相連．開始時B放在水平桌面上，A離地面有一定的高度，從靜止開始釋放讓它們運動，在運動過程中B始終碰不到滑輪，A著地后不反彈．不計滑輪與軸間摩擦及繩子和滑輪的質量，用此裝置可測出B物體與水平桌面間的動摩擦因數μ．

(1)在本實驗中需要用到的測量工具是________；

需要測量的物理量是________；

(寫出物理量的名稱并用字母表示)

(2)動摩擦因數μ的表達式為μ＝________．

某電壓表的內阻存20～50 kΩ之間，現要測量其內阻，實驗室提供下列可供選用的器材：

待測量電壓表(量程3 V)；

電流表(量程200 μA)；

電流表(量程5 mA)；

電流表(量程0.6 A)；

滑動變阻器R(最大阻值1 kΩ)；

電源ε(電動勢4 V)；電鍵S．

(1)所提供的電流表中，應選用________(填寫字母代號)．

(2)為了盡量減小誤差，要求測多組數據，試在如圖所示方框中畫出符合要求的實驗電路圖(其中電源和電鍵及其連線已畫出)．

(3)下面是對測量數據記錄和進行處理所設計的兩個表格，其中正確的是________

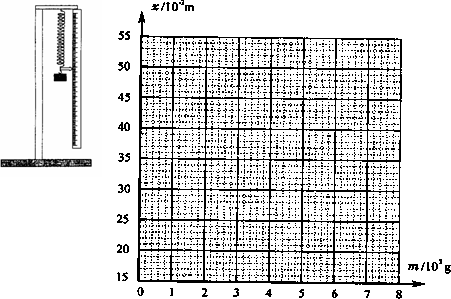

某同學用如圖所示裝置做探究彈力和彈簧伸長關系的實驗．他先測出不掛砝碼時彈簧下端指針?biāo)�指的�?biāo)尺刻度，然后在彈簧下端掛上砝碼，并逐個增加砝碼，測出指針?biāo)�指的�?biāo)尺刻度，所得數據列表如下：(重力加速度g＝9.8 m/s²)

(1)根據所測數據，在下面的圖上作出彈簧指針?biāo)�指的�?biāo)尺刻度底與砝碼質量m的關系曲線．

(2)根據所測得的數據和關系曲線可以判斷，在________范圍內彈力大小與彈簧伸長關系滿足胡克定律．這種規格彈簧的勁度系數大小為________N/m．

某同學利用如圖所示的實驗裝置驗證機械能守恒定律．弧形軌道末端水平，離地面的高度為H．將鋼球從軌道的不同高度h處靜止釋放，鋼球的落點距軌道末端的水平距離為s．

(1)若軌道完全光滑，s²與h的理論關系應滿足s²＝________(用H、h表示)．

(2)該同學經實驗測量得到一組數據，如下表所示：

請在坐標紙上作出s²－h關系圖．

(3)對比實驗結果與理論計算得到的s²－h關系圖線(圖中已畫出)，自同一高度靜止釋放的鋼球，水平拋出的速率________(填“小于”或“大于”)理論值．

(4)從s²－h關系圖線中分析得出鋼球水平拋出的速率差十分顯著，你認為造成上述偏差的可能原因是________．

現有一量程未準確確定的電壓表V₁，刻度盤總共有N個小格、且刻度均勻，已知其量程在4.8－6.0 V之間，內阻r₁＝15 kΩ．為測定其準確量程U₁，實驗室提供了如下表所列的器材．要求方法簡捷，盡可能減少誤差，并能測出多組數據．

①某同學設計了如下圖所示的電路圖，根據選擇的電路圖，將下列有關器材連成測量電路．

②若實驗室中沒有提供電壓表V₂，而提供如下器材：電流表A，已知其量程為0.6 A，內阻r＝0.5Ω、定值電阻R₀＝10Ω．另有一同學設計了如圖所示甲、乙、丙三種電路圖，你認為應該選擇________電路圖進行測量．

③若選擇②小題中正確的一組來計算電壓表V₁量程U₁，則電壓表V₁量程的表達式U₁＝________，式中各符號表示的物理量是：________．

小燈泡燈絲的電阻會隨溫度的升高而增大，某同學為研究這一現象，利用下列實驗器材：電壓表、電流表、滑動變阻器(變化范圍0－10Ω)、電源、小燈泡、開關、導線若干來設計實驗，并通過實驗得到如下數據(I和U分別表示小燈泡上的電流和電壓)．

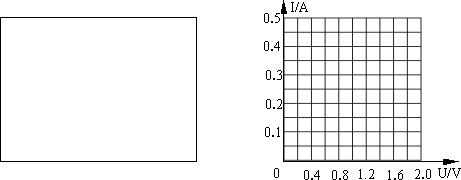

(1)請在上面的方框中畫出實驗電路圖；

(2)在上圖中畫出小燈泡的I－U曲線；

(3)把本題中的小燈泡接到圖示電路中，若電源電動勢E＝2.0 V，內阻不計，定值電阻R＝5Ω，則此時小燈泡的功率是________W．

某同學設計了一個探究加速度與物體所受合力F及質量m間關系的實驗．圖為實驗裝置簡圖，A為小車，B為打點計時器，C為裝有砂的砂桶，D為一端帶有定滑輪的長方形木板，實驗中認為細繩對小車?yán)��?I>F等于砂和砂桶總重力，小車運動加速度a可由紙帶上點求得．

(1)圖為某次實驗得到的紙帶(交流電的頻率為50 Hz)，由圖中數據求出小車加速度值為________m/s²；

(2)保持砂和砂桶質量不變，改變小車質量m，分別得到小車加速度a與質量m及對應的數據如表中所示，根據表中數據，為直觀反映F不變時a與m的關系，請在方格坐標紙中選擇恰當物理量建立坐標系，并作出圖線；

從圖線中得到F不變時小車加速度a與質量m間定量關系是________；

(3)保持小車質量不變，改變砂和砂桶質量，該同學根據實驗數據作出了加速度a與合力F圖線如圖，該圖線不通過原點，明顯超出偶然誤差范圍，其主要原因是________．
