有一只小燈泡，額定電壓為6 V，額定功率約為3 W，請用下列器材測定小燈泡的額定功率：

電流表A：量程0～0.6 A．內阻約為0.5 Ω

電壓表V：量程0～3 V、內阻R_V＝5 KΩ

滑動變阻器R：阻值范圍0～20 Ω、額定電流為1 A

定值電阻R₀：阻值R₀＝10 KΩ

電源E：電動勢約為10 V、內阻很小開關S一個，導線若干

①畫出實驗電路圖

②實驗中，電壓表的示數應調為________V，若此時電流表示數為0.48A，則小燈泡的額定功率為________W

某研究性學習小組在做“驗證機械能守恒定律”的實驗中，已知打點計時器所用電源的頻率為50 Hz．當?shù)氐闹亓�加速度g＝9.80 m/s²．測得所用重物的質量為2.00 kg．實驗中得到一條點跡清晰的紙帶，把第一個點記作0，另選連續的4個點A、B、C、D作為測量的點，如圖所示．經測量知道A、B、C、D各點到0點的距離分別為62.99 cm、70.18 cm、77.76 cm、85.73 cm．

根據以上數據，計算出重物由0點運動到C點，重力勢能減少了_______J，動能增加了__________J(計算結果均保留3位有效數字)．

為了測量某一電流表A的內阻r₁，給定的器材有：

要求測量時兩塊電表的指針的偏轉均超過其量程的一半．

①．在方框中畫出測量電路原理圖；

②．電路接通后，測得電壓表的讀數為U，電流表的讀數為I，用已知和測得的物理量表示電流表的內阻r₁＝________

從下述器材中選出合適器材，設計一個電路來測量一個刻度盤總共有10小格、刻度均勻但量程未確定的電壓表V₁的量程V_{1 m}(V_{1 m}的值約在23 V～27 V之間)，V₁的內阻r₁＝250 kΩ．要求方法簡捷，有盡可能高的精度，并能測出多組數據．

①標準電壓表V₂，量程2 V，內阻r₂＝20 kΩ；

②標準電流表A，量程3 A，內阻r₃＝0.01 Ω；

③滑線變阻器R，總阻值1 KΩ；

④穩壓電源E＝30 V，內阻很��；

⑤電鍵S；導線若干．

(1)請在上圖的方框內畫出電路圖，并在圖上標明所用器材的代號；

(2)通過計算寫出V_{1 m}的表達式，要求說明式中各物理量的意義．

用如圖所示裝置來驗證動量守恒定律，質量為的鋼球B放在小支柱N上，球心離地面高度為H；質量為的鋼球A用細線拴好懸掛于O點，當細線被拉直時O點到球心的距離為L，且細線與豎直線之間夾角α；球A由靜止釋放，擺到最低點時恰與球B發生正碰，碰撞后，A球把輕質指示針C推移到與豎直夾角為β處，B球落到地面上，地面上鋪有一張蓋有復寫紙的白紙D，用來記錄球B的落點．

①用圖中所示各個物理量的符號表示碰撞前后兩球A、B的動量(設兩球A、B碰前的動量分別為p_A、p_B；碰后動量分別為、)，

則p_A＝________，＝________；p_B＝________，＝________．

②請你寫出兩條可確實減小實驗誤差的建議：________．

市場上有一種在蚊帳內使用的小型直流電動機電風扇．某物理研究性學習小組想電風扇正常運行時的機械功率．于是找到了一臺該種電風扇并從銘牌上讀出了額定電壓U，但是其他字跡不清楚．該研究性學習小組成員打開電風扇底座上的電源蓋并取出了兩節電池，并從電風扇裝電池處的正、負兩極各接出一條引線．提供的器材有電流表、電壓表、滑動變阻器、備用電池若干節、電鍵、若干導線、固定電池的電池盒

(1)該小組進行了如下的部分實驗步驟，請寫出第三步實驗過程：

按事先設計的電路連接各元件，并使滑片處于使電路電阻最大處；

合上開關，使滑片從最左端開始緩慢移動，使電壓表和電流表都有明顯讀數，但電風扇并未轉動，讀出此時的電壓表和電流表讀數U₀、I₀；_________；

D、用測得的量表示出電動機正常運轉時機械功率的表達式為________．

(2)按上述實驗過程，本實驗的電路圖應選擇________(填“甲”或“乙”)．

(3)如果你家買了臺電風扇，接上電源后，啟動風扇開關，風扇電動機不運轉，你能分析一下原因嗎？至少寫出兩種原因，并說明檢測方法．

小燈泡燈絲的電阻會隨溫度的升高而變大．某同學為研究這一現象，用實驗得到如下數據(I和U分別表示小燈泡上的電流和電壓)：

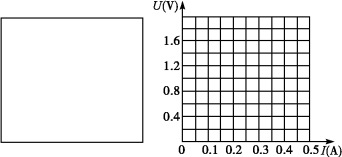

(1)在左下框中畫出實驗電路圖．可用的器材有：電壓表、電流表、滑線變阻器(變化范圍0～10 Ω)、電源、小燈泡、電鍵、導線若干．

(2)在下圖中畫出小燈泡的U－I曲線．

(3)若將該小燈泡接在電動勢是1.5 V，內阻是2.0 Ω的電池兩端，小燈泡的實際功率是多少?(簡要敘述你的方法，若需作圖，可直接畫在答題卷上的圖中)

在測定金屬電阻率的實驗中，提供的器材除螺旋測微器、米尺、開關和若干導線外，還有：

A．待測金屬絲R_x(阻值約20 Ω左右)

B．直流電流表A₁(0～100 mA，內阻約50 Ω)

C．直流電流表A₂(0～1 A，內阻約100 Ω)

D．電流電壓表V₁(0～3 V，內阻約5 kΩ)

E．電流電壓表V₂(0～15 V，內阻約15 kΩ)

F．滑動變阻器R₁(0～1 kΩ，0.1 A)

G．滑動變阻器R₂(0～10 Ω，1 A)

H．電源(3 V，內阻不計)

(1)實驗時，先用螺旋測微器在金屬絲三個不同的位置測直徑，如上圖所示是某次測量時的情況，讀數為________．

(2)在用伏安法電阻時，選擇能夠盡量減小誤差的電路圖接線進行實驗，讀得的各組數據用實心圓點標于坐標圖上，如下圖所示，根據各點表示的數據描出I－U圖線，由此求得該電阻的阻值R_x＝________Ω．(保留保留位有效數字)

(3)并在上邊方框中畫出實驗電路圖(要求在電路圖上填上所選電流表、電壓表及滑動變阻器的代號)，

測量一螺線管兩接線柱之間金屬絲的長度．

器材：A．待測螺線管L(符號)：繞制螺線管金屬絲的電阻率ρ＝5.0×10^－7Ω·m，電阻R_L約為100 Ω

B．螺旋測微器

C．電流表G∶量程100μA，內阻R_G＝500Ω

D．電壓表V∶量程6 V，內阻R_V＝4 kΩ

E．定值電阻R₀∶R₀＝50 Ω

F．滑動變壓器R’∶全電阻約為1 kΩ

G．電源E：電動勢9 V，內阻忽略不計

H．電鍵S一個，導線若干

①實驗中用螺旋測微器測得金屬絲的直徑如圖甲所示，其示數為d＝________

②按如圖乙所示測量金屬絲的電阻，請在圖丙的實物圖上連線．

③若測得的金屬絲直徑用d表示，電流表G的讀數用I表示，電壓表V的讀數用U表示，則由已知量和測得量的符號表示金屬絲的長度l＝________
