在探究牛頓第二定律的實驗中，得到以下數據：物質質量不變時，加速度a與物體所受合力F的對應數據如表1；物體所受合力不變時，加速度a和物體質量的倒數1/M的對應數據如表2．

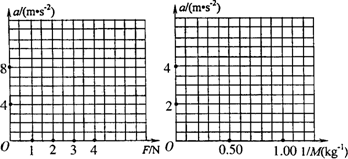

(1)分別畫出a－F圖象和a－1/M圖象．

(2)由a－F圖象得到的結論是：________

由a一1/圖象得到的結論是：________

如下圖所示，為某同學在“研究勻變速直線運動”的實驗中，用電火花計時器打出的一條紙帶，紙帶上標出的A、B、C、D、E都是選中的記數點，每?jī)蓚�(gè)記數點間都有四個自然點沒有畫出．已知電火花計時器使用的是220 V、50 Hz的交流電源．利用紙帶旁邊的刻度尺讀出數據(要求讀到毫米下一位)．記錄在表格內(單位：cm)，并計算出：

(1)打D點時紙帶(或小車)的運動速度大小為v＝________ m/s．

(2)打小車運動過程中的加速度大小為a＝________ m/s²．

(1)在描繪小燈泡伏安特性曲線的實驗中，為減小實驗誤差，方便調節，請?jiān)谌鐖D所示的四個電路圖和給定的三個滑動變阻器中選取適當?shù)碾娐泛推鞑�，并將它們的編�?hào)填在橫線上．

應選取的電路是________，滑動變阻器應選取________．

E．總阻值I5 Ω，最大允許電流2 A的滑動變阻器

F．總阻值200 Ω，最大允許電流2 A的滑動變阻器

G．總阻值1 000 Ω，最大允許電流1 A的滑動變阻器

(2)由實驗得到小燈泡的伏安特性曲線如圖中b線，將該小燈泡與一干電池組成閉合電路，該電池兩極的電壓隨電路中電流的變化關系圖線如圖中a線，則小燈泡與電池連接后的實際功率為_(kāi)_______W；若再將一阻值為0.75 Ω的電阻串聯在電路中，則小燈泡的實際功率為W．

在“用描跡法畫出電場中平面上的等勢線”的實驗中：

(1)應該使用的器材是

A．6 V的交流電源

B．6 V的直流電源

C．量程0～0.5 V，零刻度線在刻度盤左邊的電壓表

D．量程0～0.5 V，零刻度線在刻度盤中央的電壓表

E．量程0～300 μA，零刻度線在刻度盤左邊的電流表

F．量程0～300 μA，零刻度線在刻度盤中央的電流表

(2)①實驗中接通電路后，若一個探針與基準點b接觸，另一個探針?lè)謩e在基準點兩側找到了實驗所需的點M、N，如圖所示，則當此探針與M點接觸時，電流表指針應________(填“左偏”、“指零”或“右偏”)；當此探針與N點接觸時，電流表指針應________(填“左偏”、“指零”或“右偏”)．

②在a、b、c、d、e五個基準點中，電勢最高的點是________點．

③若電流表兩表筆分別接觸圖中d、f兩點(點d、f連線與AB垂直)時，表針?lè)雌?電流從紅表筆流進時表針正偏)，則電流表的紅表筆接在________點，要使電流表指針仍指在零刻線，應將按f的探針向________(填“左”或“右”)移動．

在“用油膜法估測分子大小”實驗中所用的油酸酒精溶液的濃度為1 000 mL溶液中有純油酸0.6 mL，用注射器測得1 mL上述溶液為80滴，把1滴該溶液滴入盛水的淺盤內，讓油膜在水面上盡可能散開，測得油酸薄膜的輪廓形狀和尺寸如圖所示，圖中正方形方格的邊長為1 cm，試求：

(1)油酸膜的面積是________cm²；

(2)實驗測出油酸分子的直徑是________m；(結果保留兩位有效數字)

(3)實驗中為什么要讓油膜盡可能散開？________________．

用如圖所示裝置來驗證動量守恒定律，質量為m_B的鋼球B放在小支柱N上，球心離地面高度為H；質量為m_A的鋼球A用細線拴好懸掛于O點，當細線被拉直時O點到球心的距離為L(zhǎng)，且細線與豎直線之間夾角α；球A由靜止釋放，擺到最低點時恰與球B發生正碰，碰撞后，A球把輕質指示針C推移到與豎直夾角為β處，B球落到地面上，地面上鋪有一張蓋有復寫紙的白紙D，用來記錄球B的落點．

(1)用圖中所示各個物理量的符號表示碰撞前后兩球A、B的動量(設兩球A、B碰前的動量分別為p_A、p_B；碰后動量分別為、)，則p_A＝________；＝________；p_B＝________；＝________．

(2)請你提供兩條提高實驗精度的建議：________．

在用打點計時器驗證機械能守恒定律的實驗中，質量m＝1.00 kg的重物自由下落，打點計時器在紙帶上打出一系列點．如圖所示為選取的一條符合實驗要求的紙帶，O為第一個點，A、B、C為從合適位置開始選取的三個連續點(其他點未畫出)．已知打點計時器每隔0.02 s打一次點，當?shù)氐闹亓�加速度g＝9.80 m/s²．那么：

(1)紙帶的________端(選填“左”或“右’)與重物相連；

(2)根據圖上所得的數據，應取圖中O點和________點來驗證機械能守恒定律；

(3)從O點到所取點，重物重力勢能減少量ΔE_p＝________J，動能增加量ΔE_K＝________J；(結果取3位有效數字)

(4)實驗的結論是________．

在有些電學實驗中要用到零刻度在中央的靈敏電流表G，而且在使用前往往要求先判定通過該電流表的電流方向跟指針偏轉方向的關系．這種電流表的量程一般都很小，一不小心就可能燒毀電表．如圖，現在有一只這樣的靈敏電流表G、一只干電池、一個阻值很大的電阻R₁和一只阻值很小的電阻R₂．

(1)用筆畫線作為導線，把以上元器件都連接在測試電路中．

(2)簡述測試方法．

如圖中給出的器材為：

電源E(電動勢為12 V，內阻不計)；

木板N(板上從下往上依次疊放白紙、復寫紙、導電紙各一張)；

兩個金屬條A、B(平行放置在導電紙上，與導電紙接觸良好，用作電極)；

滑線變阻器R(其總電阻值小于兩平行電極間導電紙的電阻)；

直流電壓表(量程為6 V，內阻很大，其負接線柱與B極相連，正接線柱與探針P相連)；

開關S．

現要用圖中儀器描繪兩平行金屬條AB間電場中的等勢線．AB間的電壓要求取為6 V．

(1)在圖中連線，畫成實驗電路原理圖．

(2)下面是重要的實驗操作步驟，將所缺的內容填寫在橫線上方．

a．接好實驗電路．

b．_________________．

c．合上S，并將探針P與A相接觸．

d．_________________．

e．用探針壓印的方法把A、B的位置標記在白紙上，畫一線段連接AB兩極，在連線上選取間距大致相等的5個點作為基準點，用探針把它們的位置壓印在白紙上．

f．將探針與某一基準點相接觸，________，這一點是此基準點的等勢點．用探針把這一點的位置也壓印在白紙上．用相同的方法找出此基準點的其他等勢點．

g．重復步驟f，找出其他4個基準點的等勢點，取出白紙畫出各條等勢線．
